Fluent UDF宏深度揭秘之反应釜搅拌案例-附视频教程

导读：大家好，我是仿真秀专栏作者【数智魔方-文老师】，博士毕业于澳大利亚Monash大学，本科计算机专业，硕博CFD专业，多年求解器开发经验。近日我在仿真秀官网为读者带来：基于自主开发软件EasyUDF编译出错定位、逻辑调试校准，揭开UDF各类宏的神秘面纱。通过实例演示代码智能提示，深度揭秘UDF机理，融合经典案例，杜绝纸上谈兵。以点带面培养工程师和理工科学生的UDF编程兴趣。

我们知道，Fluent的宏定义是连接用户自定义机理与求解器核心计算的 “桥梁”，其价值不仅在于扩展软件功能，更在于让工程师和科研人员能够基于实际物理规律定制模拟方案，从 “被动使用软件” 转变为 “主动驾驭软件解决复杂问题”。无论是化工反应釜优化、制药工艺设计，还是能源设备研发，宏定义都是提升模拟精度、推动工程创新的核心工具。

在Fluent中，DEFINE_VR_RATE宏用于自定义体反应速率，可在反应釜搅拌等涉及化学反应的模拟中发挥重要作用。其中《Fluent UDF DEFINE_VR_RATE宏：反应釜搅拌案例实操》教程是笔者原创，基于Easy UDF软件，讲解 Fluent UDF DEFINE_VR_RATE，在反应釜中自定义体反应速率，希望学习者能够复现DEFINE_VR_RATE宏在反应釜搅拌案例具体应用，详情见后文。

一、DEFINE_VR_RATE宏定义

DEFINE_VR_RATE宏有 8 个参数，格式为DEFINE_VR_RATE(name, c, t, r, mw, yi, rr, rr_t)。其中name是用户定义的 UDF 函数名；c和t用于获取计算单元的相关数据和温度；r指向反应相关的数据结构；mw是组分的分子量；yi是组分的质量分数；rr和rr_t分别是用于存储层流和湍流反应速率的指针，UDF 需为这两个指针赋值，单位是kmol/m³·s。

二、DEFINE_VR_RATE应用步骤

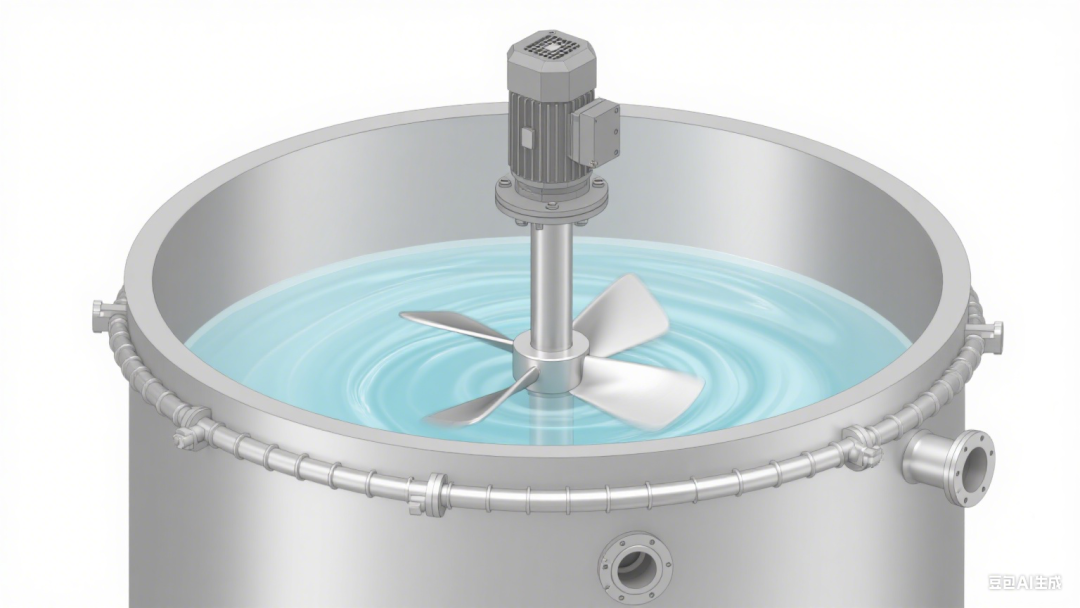

1、几何模型创建：使用 SpaceClaim 或 DM 等工具创建反应釜几何模型，确定反应釜的形状、尺寸，以及搅拌器的类型、位置和尺寸等参数。例如常见的釜式搅拌反应器，其釜体通常为圆柱形，搅拌器可选择桨式、涡轮式等不同类型。

2、定义反应机理：在 Fluent 的Reaction设置中输入化学方程式，如CH₄+2O₂→CO₂+2H₂O。同时设置反应速率相关参数，若不使用默认的 Arrhenius公式计算反应速率，可通过DEFINE_VR_RATE宏自定义。

3、编写UDF代码：以下是一个简单的DEFINE_VR_RATE UDF 示例：

此代码根据 Arrhenius 公式计算反应速率，通过获取单元温度T，计算出反应速率并赋值给my_kine（即rr或rr_t）。

4、挂载 UDF5：将编写好的 UDF 代码在 Fluent 中编译或解释后，在Species Model对话框中选择Species Transport，启用Volumetric选项，并确保禁用Stiff Chemistry Solver。然后打开User - Defined Function Hooks对话框，在Volume Reaction Rate Function下拉列表中选择自定义的函数名（如上述代码中的my_rate），点击OK完成挂载。

5、设置其他边界条件和求解参数：定义入口条件，如质量流量入口，指定组分浓度、温度等；设置壁面条件，如绝热、恒温或换热等。初始化流场，设置残差监视器，通常能量方程残差设为小于1e-6，组分残差设为小于1e-5，并选择合适的求解格式，如二阶迎风格式来提高计算精度。

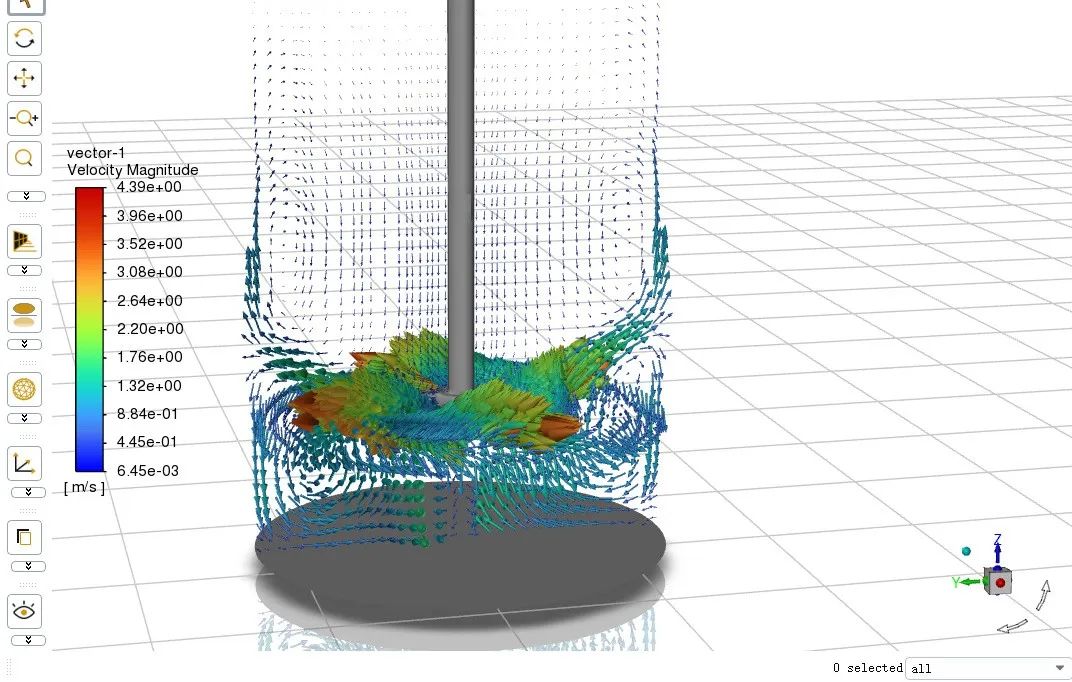

6、计算与后处理：启动计算，观察计算过程中残差的变化和其他监控参数。计算完成后，可通过 Fluent 的后处理功能查看反应速率等值面，识别反应核心区域；分析产物分布、转化率等结果，若产物分布异常，可能是混合不充分导致，可考虑优化搅拌器设计或增加挡板等措施。

通过以上步骤，利用DEFINE_VR_RATE宏自定义反应速率，可更精确地模拟反应釜搅拌过程中的化学反应，为反应釜的设计和优化提供依据。

三、为什么要学DEFINE_VR_RATE宏

学习 Ansys Fluent 中DEFINE_VR_RATE宏的应用（尤其是在反应釜搅拌案例中），对工程仿真、化工设计等领域的从业者和学习者具有重要的实际价值，具体原因可从以下几个方面展开：

1、 突破默认模型限制，提升模拟精度

（1）Fluent 默认的体反应速率计算通常基于标准 Arrhenius 公式或简化模型，但实际工业反应（如反应釜中的搅拌反应）往往受非理想流动（如搅拌产生的涡流、死区）、局部混合不均、复杂反应机理（如多步反应、催化反应）等因素影响，默认模型难以精准描述。
