迎宾灯投影效果差强人意？OAS光学软件帮你解决

投影式迎宾灯作为一种将图案或文字通过灯光投射到地面或墙壁上的设备，在汽车、商业场所及家庭装饰等领域应用广泛。其不仅能提供照明功能，更以独特的投影效果为空间增添氛围与特色。

对聚光镜组、菲林片以及投影透镜等关键光学元件进行详细参数化定义。针对聚光镜组的 2P 架构，准确设置每个镜片的材质属性（如折射率、阿贝数等）、曲率半径、厚度、间距等参数，确保模型能够真实反映实际光学元件的特性与相互位置关系。同时，将菲林片设定为具有特定图案的光线遮挡元件，模拟其对光线的选择性透过作用。

将照明模块镜片的曲率半径设定为优化变量。通过设定合理的优化目标，如在目标投影区域实现尽可能均匀的光照强度分布，软件能够在设定的参数范围内进行迭代计算。在优化过程中，OAS 软件会根据光线追迹算法，模拟光线在整个光学系统中的传播路径，分析不同曲率半径组合下的光线分布情况，并自动调整镜片曲率半径，逐步趋近于最佳设计方案，以实现较好的均匀性。

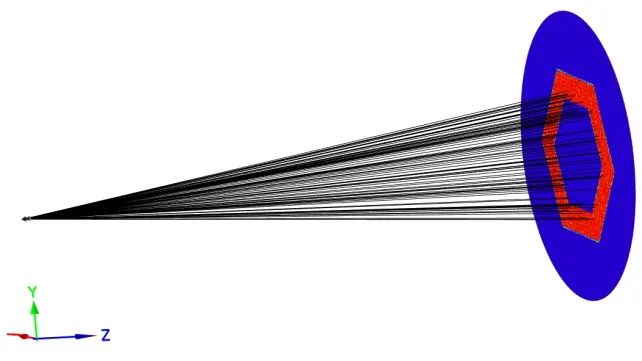

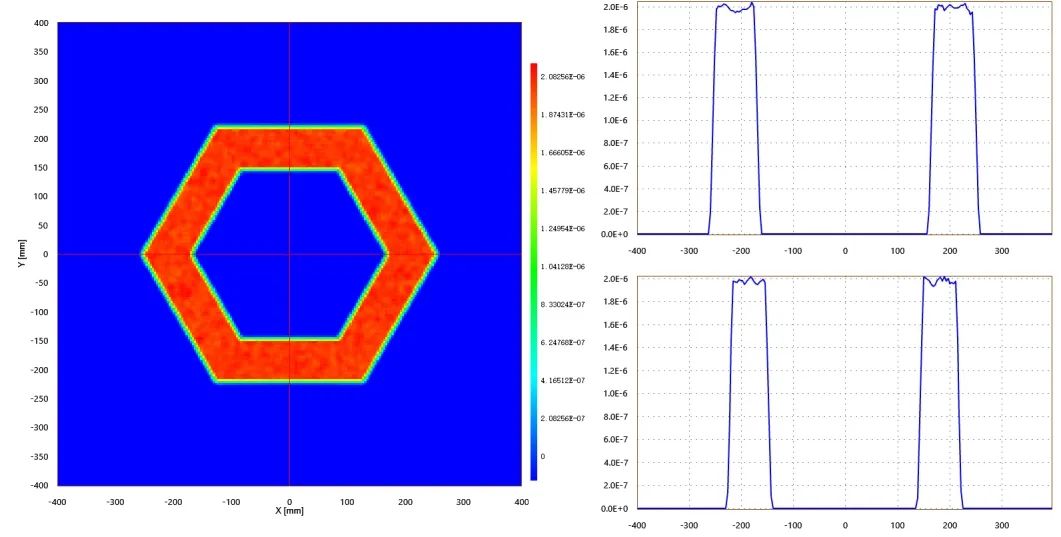

在本案例中，采用非序列追迹模式更能准确模拟光线在复杂光学系统中的传播行为，包括光线在镜片表面的反射、折射以及在不同介质中的传播损耗等。通过大量光线的追迹，获得光线在系统中的详细传播路径与能量分布数据。利用照度探测器等工具，分析目标投影区域上的照度分布情况，直观地了解光线均匀性状态。同时，还可以查看光线在与每个面进行交互时，丢失、被吸收的光线数和能量大小，为进一步优化光学系统提供依据。





本案例充分展示了 OAS 光学软件在投影式迎宾灯设计中的强大功能与应用价值。从光学系统的精确建模、复杂参数的优化调整，到光线传播行为的深入分析与模拟验证，OAS 软件为设计师提供了一套完整且高效的解决方案。通过利用 OAS 软件，成功克服了传统设计方法中的诸多难题，实现了投影式迎宾灯光学性能的优化提升，为相关领域的光学产品设计提供了重要的参考与借鉴。
