HyperMesh二次开发_厚度命名中浮点数精度陷阱的分析与解决

一、问题背景

在钣金件CAE前处理中，我们经常需要根据厚度属性对组件进行命名。某次使用HyperMesh的Tcl/TK二次开发时，发现了诡异的现象：

# 厚度2.3mm的命名逻辑
set thickness 2.3
set name [format "thk_%.0f" [expr {$thickness * 100}]]
puts $name ;# 预期输出：thk_230

实际输出结果却是：thk_229！而测试其他厚度值时却表现正常：

puts [expr {2.2*100}] ;# 220.0 → 正确
puts [expr {2.4*100}] ;# 240.0 → 正确
puts [expr {2.3*100}] ;# 229.99999999999997 → 错误!

二、问题根源：浮点数精度陷阱

1. IEEE 754标准缺陷：

• 计算机使用二进制存储浮点数（如2.3）
• 2.3在二进制中是无限循环小数：10.01001100110011...
• 类似1/3在十进制中无法精确表示（0.333...）

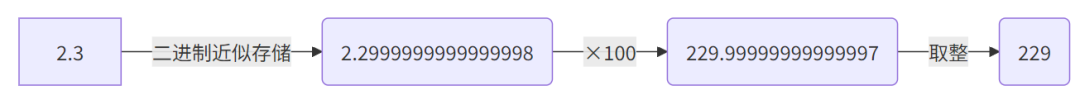

2. 乘法放大误差：






3. 为什么特定值有问题：

• 2.2 = 22/10 = 11/5 → 有限二进制表示
• 2.4 = 24/10 = 12/5 → 有限二进制表示
• 2.3 = 23/10 → 分母含质因数5和2 → 有限二进制

三、解决方案对比

方案1：四舍五入函数（推荐）

proc safe_round {value} {
    return [expr {round($value * 100) / 100.0}]
}

set thickness [safe_round 2.3]
set name [format "thk_%.0f" [expr {$thickness * 100}]]
# 输出：thk_230

方案2：整数运算避免浮点

# 将厚度转换为整数（单位：0.01mm）
set thickness_int [expr {int(2.3 * 100 + 0.5)}] ;# 230
set name "thk_$thickness_int"

方案3：精确小数处理

# 使用tcllib的math::decimal包
package require math::decimal
math::decimal::setprecision 8

set d [math::decimal::fromstr 2.3]
set result [math::decimal::tostr [math::decimal::* $d 100]]
# 结果："230.0"

四、最佳实践总结

1. 关键位置防御：

   # 在厚度命名等关键操作前添加保护
   if {abs($thickness*100 - round($thickness*100)) > 1e-10} {
       set thickness [expr {round($thickness * 100) / 100.0}]
   }


2. 命名规范建议：

   # 直接使用原始厚度值避免计算
   set name [format "thk_%.1f" $thickness] ;# 输出 thk_2.3


3. 工程应用准则：

• ✅ 对尺寸/厚度等物理量始终指定公差范围
• ✅ 比较浮点数使用相对误差而非绝对相等
• ❌ 避免对浮点数进行等值比较（用 >=thk-ε && <=thk+ε 替代）

五、思考延伸

此问题暴露了CAD/CAE软件开发中的通用挑战：

1. 几何内核（如ACIS、Parasolid）同样面临精度问题
2. 网格划分时微小几何误差导致网格质量问题
3. CAE求解器中的数值稳定性问题
