除了 FLUENT 设置，还要吃透这 3 类区域，模拟结果才可信

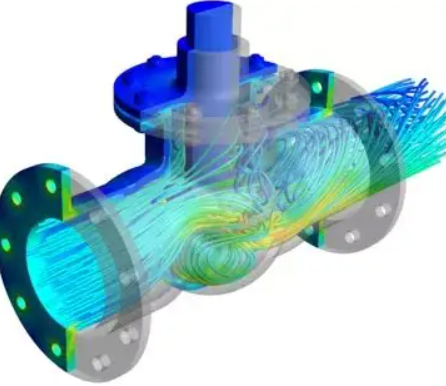

一、单元区域条件的核心设置逻辑：“物理过程→方程选择→参数匹配”
FLUENT 对区域的划分本质是 “根据物理过程筛选求解方程”，再通过参数设置让方程适配具体场景。三者的核心逻辑可总结为：
| 区域类型 | 核心物理过程 | 求解方程集 | 核心参数逻辑 |
|----------------|----------------------------------|-----------------------------------------------|----------------------------------------------------------------------------|
| 流体区域 | 流动、换热、传质、反应等 | 质量守恒 + 动量方程 + 能量方程 +（湍流/组分/辐射等方程） | 材料属性（密度、粘度等）需与流动状态（层流/湍流）、模型（多相流/化学反应）匹配 |
| 固体区域 | 纯热传导（无流动） | 仅能量方程 | 热物性参数（导热系数、比热）需与温度范围匹配，热源/恒温设置需符合实际发热机制 |
| 多孔介质区域 | 流体穿过多孔结构的流动 + 换热 | 带阻力源项的动量方程 + 能量方程（平衡/非平衡模型） | 阻力系数（线性/非线性）需反映真实压降特性，等效热导率需匹配固-液（气）热交换效率 |
二、各区域设置的关键细节与常见误区
流体区域：避免 “模型与参数脱节” 材料属性的动态性： 多数用户默认设置 “常数密度 / 粘度”，但实际中流体属性可能随温度、压力变化（如高温气体的密度随温度显著变化）。此时需在 “材料属性” 中选择 “温度相关”（如理想气体模型、多项式拟合），否则会导致流动状态（如雷诺数）计算错误。 例：模拟超临界 CO₂流动时，若忽略密度随压力的剧烈变化，会低估流速与换热效率。 源项设置的物理意义： 质量源、动量源需明确 “正负号”—— 质量源为正表示区域内生成流体（如蒸发），为负表示消耗（如凝结）；动量源为正表示外力推动流动（如风扇），为负表示阻力（如摩擦损耗）。若符号错误，会导致流动方向完全反向。 湍流与层流的切换： 当区域内存在 “低雷诺数区域”（如管道拐角处），需在 “湍流模型” 中勾选 “层流区域”，并指定临界雷诺数。否则湍流模型会强行计算低雷诺区，导致能耗（如湍流粘度）被高估。
固体区域：警惕 “热传导路径断裂” 多固体区域的接触热阻： 若模型包含多个固体部件（如芯片与散热片），默认设置为 “完美接触”（热阻为 0），但实际中界面存在接触热阻（如粗糙度导致的间隙）。需在 “边界条件” 中手动添加接触热阻（单位：m²・K/W），否则会高估传热效率。 例：模拟 CPU 散热时，忽略芯片与散热器的接触热阻，计算的散热温度会比实际低 5-10℃。 动态热源的时间相关性： 固体区域的热源若随时间变化（如周期性发热的电子元件），需在 “源项” 中选择 “用户定义函数（UDF）” 定义时间函数（如DEFINE_SOURCE(heat_source, cell, thread, dS, eqn)），否则静态热源无法反映真实温度波动。
多孔介质区域：拒绝 “阻力系数的盲目套用” 阻力系数的获取方式： 线性阻力系数（1/m²）和非线性惯性阻力系数（1/m）是多孔介质的核心参数，不可随意假设。正确做法： 实验数据：通过多孔介质的压降 - 流速曲线拟合（达西定律：ΔP = (μ・α + ρ・β・v)・L，其中 α 为线性系数，β 为非线性系数）； 经验公式：对于颗粒床，可使用 Ergun 方程计算（α=150・(1-ε)²/(ε³・d_p²)，β=1.75・(1-ε)/(ε³・d_p)，ε 为孔隙率，d_p 为颗粒直径）。 若盲目输入 “1000”“100” 等经验值，可能导致压降误差达 10 倍以上。 名义速度与真实速度的选择： FLUENT 默认 “名义速度”（体积流量 / 区域截面积），但当孔隙率 ε 较小时（如 ε<0.3），真实速度（名义速度 /ε）更能反映流体实际运动状态。需在 “多孔介质设置” 中勾选 “使用真实速度”，否则会低估流速相关的换热（如多孔催化剂中的反应速率）。 多孔跳跃模型的适用场景： 仅适用于 “薄型多孔结构”（厚度远小于流动方向尺寸，如滤膜、丝网），且需确保模型为 “面边界” 而非 “体区域”。若将厚多孔介质（如泡沫金属块）设为多孔跳跃，会完全忽略沿厚度方向的流动阻力，导致结果失真。
三、典型应用场景：多区域协同设置案例
以 “燃料电池电堆模拟” 为例，说明三大区域的协同逻辑： 流体区域： 双极板内的 “流道”：设置为流体区域，材料为 “氢气 / 空气”，启用 “组分输运模型”（模拟反应气体的扩散），并在流道入口设置质量流量边界； 考虑流道内的湍流（雷诺数约 5000），选用 RNG k-ε 模型，同时在流道拐角处指定 “层流区域”（局部雷诺数 < 2000）。 固体区域： 双极板、质子交换膜（PEM）：设置为固体区域，材料分别为 “不锈钢”“Nafion 膜”； PEM 中因电化学反应产生热量，需通过 UDF 定义热源项（与电流密度平方成正比）； 固体区域间的接触热阻（如双极板与膜的界面）设为 5×10⁻⁵ m²・K/W（基于实验测量）。 多孔介质区域： 气体扩散层（GDL）：设置为多孔介质，孔隙率 ε=0.7，通过实验数据拟合阻力系数（α=1e6 1/m²，β=1e3 1/m）； 启用 “热非平衡模型”（固体骨架与流体相分别求解能量方程），因 GDL 中固体（碳纤维）与气体的换热存在温差； 流道与 GDL 的界面设置为 “多孔跳跃”，简化流动从自由流到多孔介质的过渡。 总结：单元区域设置的 “黄金原则” 物理优先：先明确区域内的核心物理过程（流动？传热？阻力？），再选择区域类型，而非仅凭几何形状判断； 参数溯源：材料属性、源项、阻力系数等需有实验依据或理论推导，拒绝 “拍脑袋” 赋值； 协同校验：多区域模拟时，检查区域间的边界匹配（如流体 - 固体界面的温度连续性、流体 - 多孔介质的流速过渡），避免 “孤岛式设置”。 通过以上逻辑，才能让 FLUENT 的单元区域条件真正服务于工程问题，从 “数值计算” 升级为 “物理规律的精准复现”。
