Abaqus和Digimat联合仿真step by step

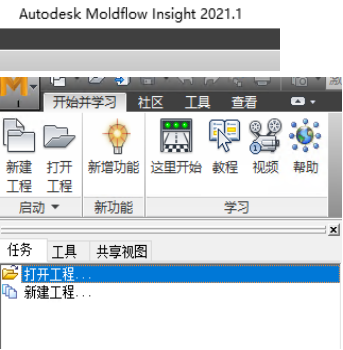

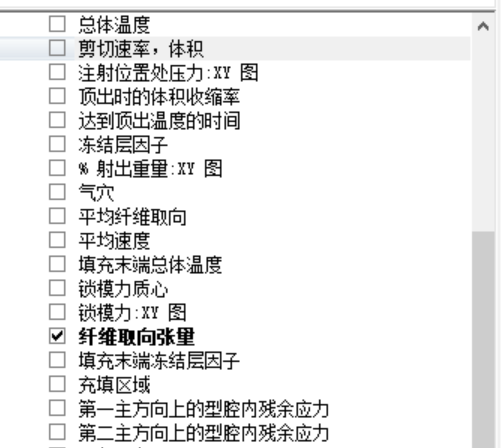

一、模流软件中：打开.mpi，勾选玻纤取向张量，文件—发布—.xml文件。

文件—导出—模型—选择.pat文件（各个节点的坐标信息）。

二、digimat软件中：在主界面选择MAP（映射），Donormesh—load patran mesh—打开.pat文件。右键选.pat文件—load orientation—moldflow 3D—打开.xml文件。

Digimat：receiving mesh，右键—load abaqus mesh—打开.inp文件（网格尺寸可以不同，网格类型要一致，比如都是四面体网格）。

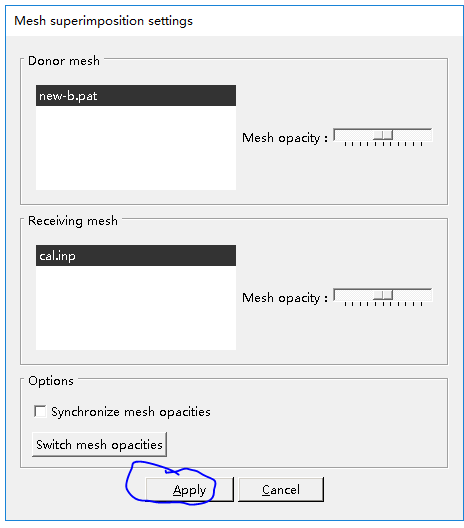

Apply，检查零件在三个方向上的尺寸是否匹配，比例在1左右。

Mesh—transform—scale，选择.pat文件或.inp文件，放大或缩小一定的倍数使其匹配，重复上一步检查匹配度，如果.pat文件和.inp文件位置不重合，需要移动 。

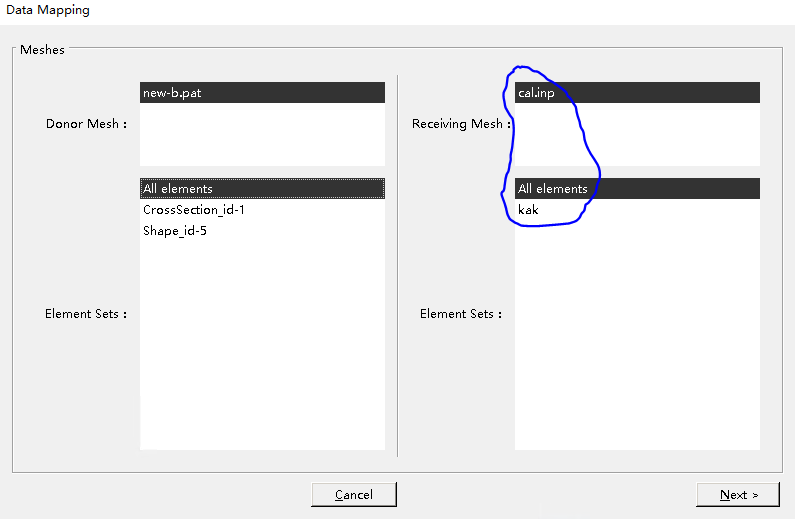

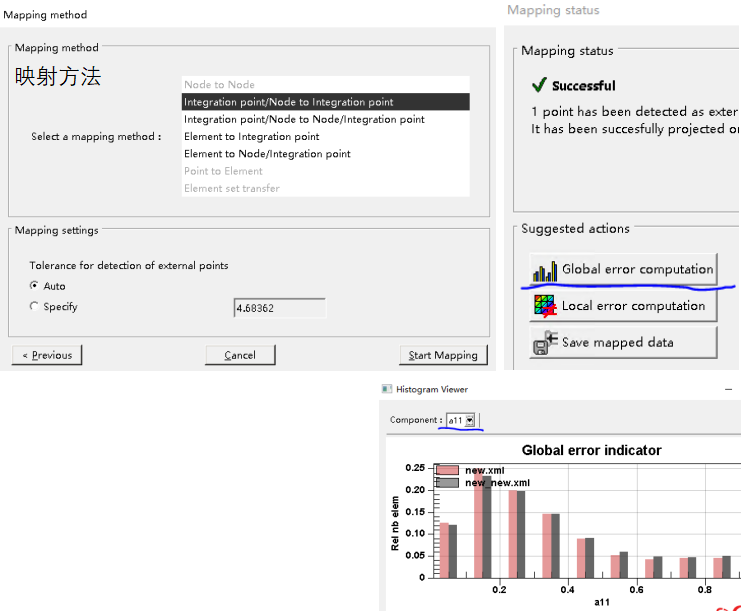

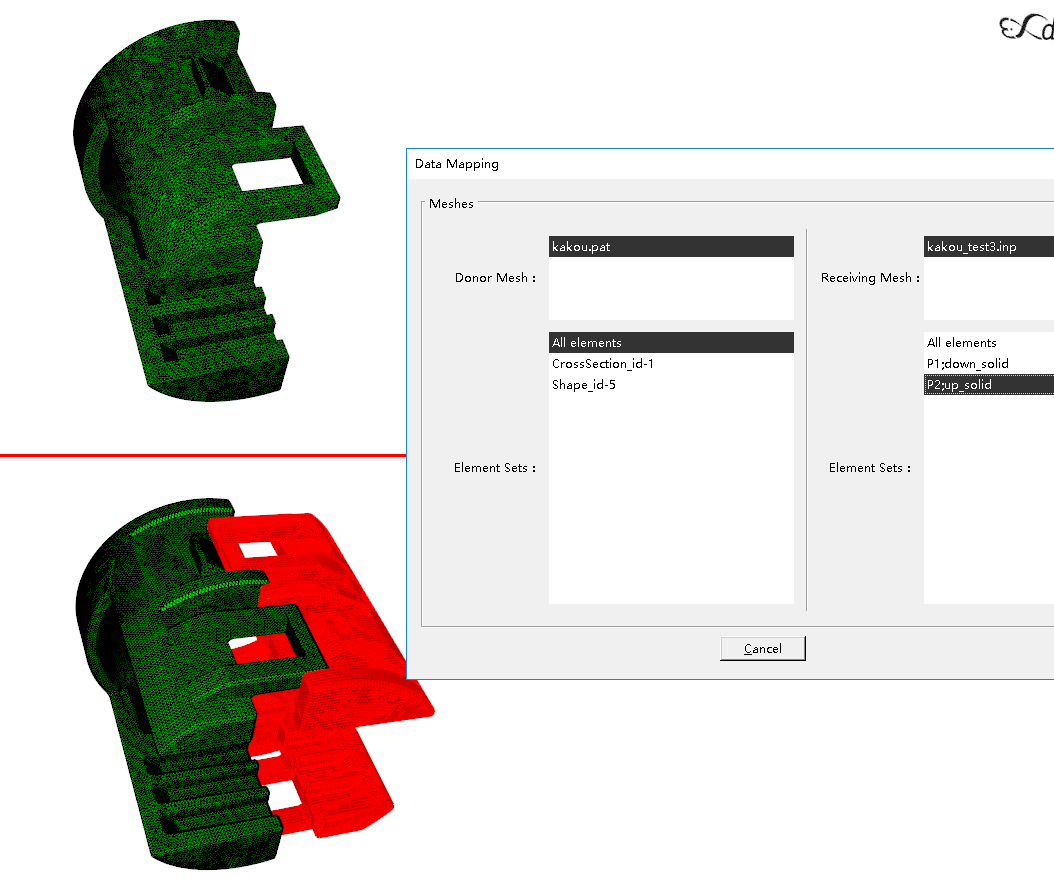

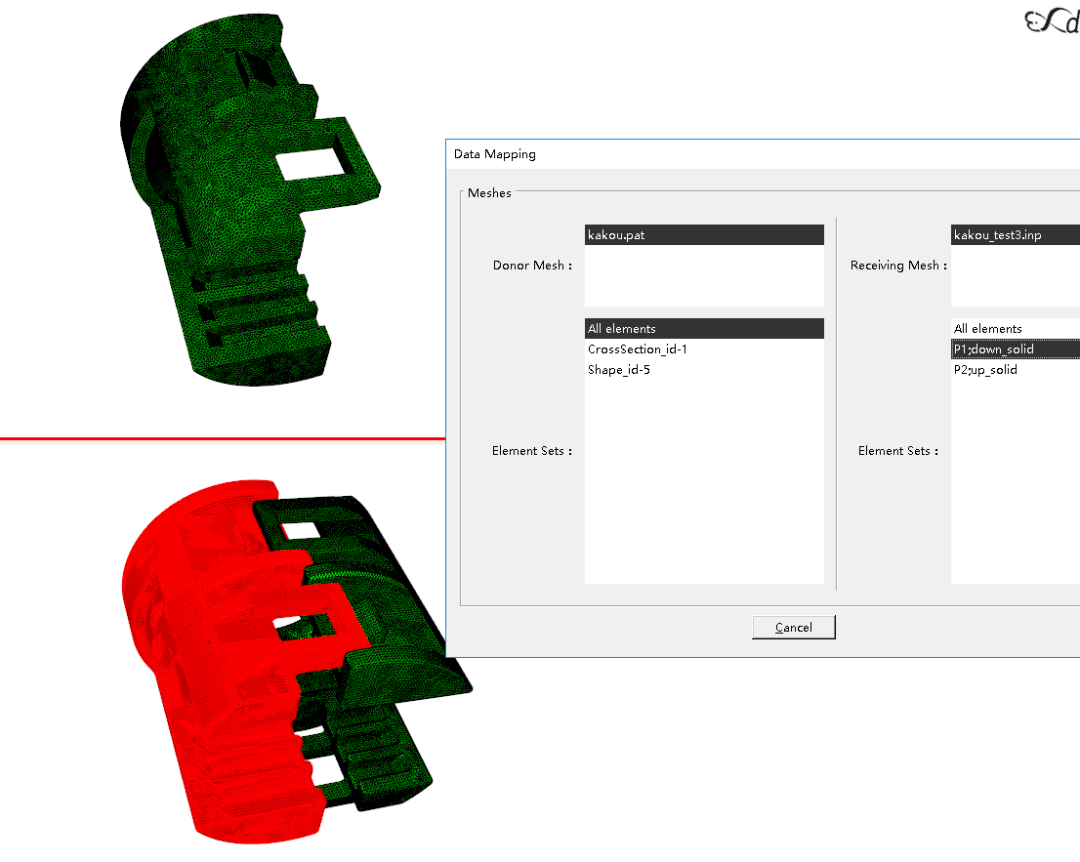

映射：mapping菜单—map，映射方法选择积分点到积分点，自动创建一个新的.xml文件，ok，位于.inp的下面，右键，save orientation—digimat，保存为.dof文件（如果只映射一个零件，则保存1个dof文件）。

此处为inp文件，如果零件较多，需要选择映射的那个零件

三、A：在digimat主界面选RP，structural model，load model—.inp文件。

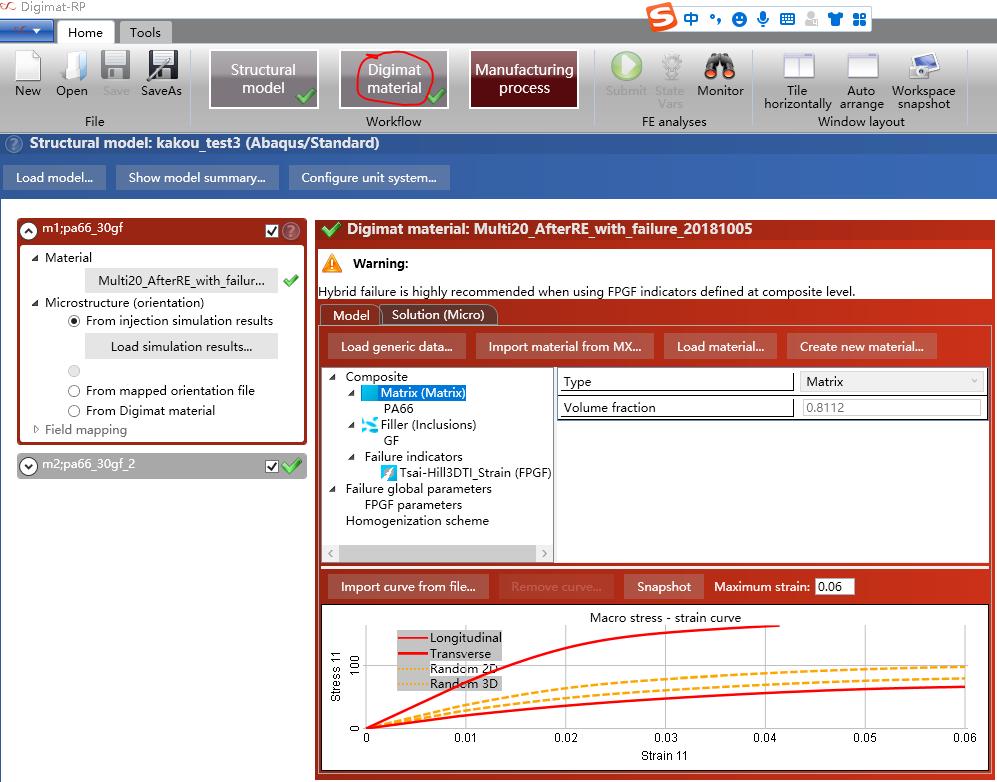

B：digimat material—导入材料文件（.daf）

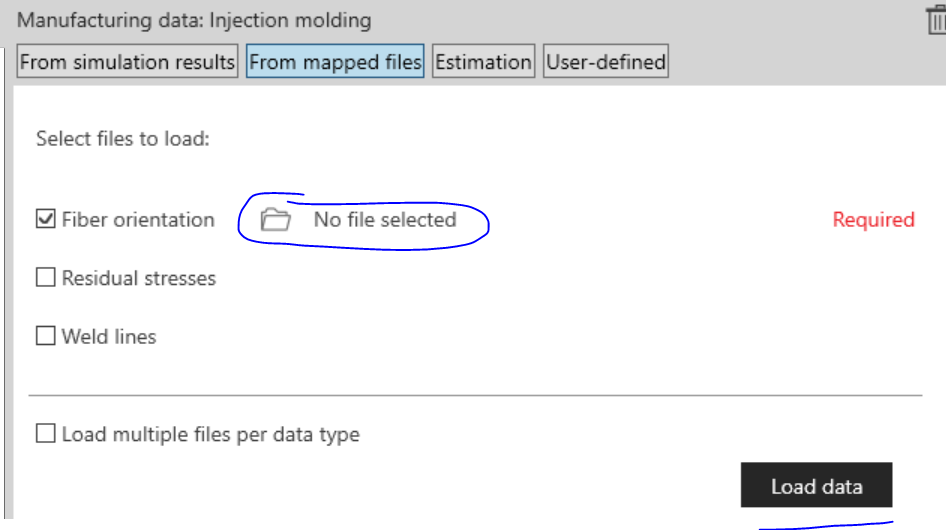

C：define manufacturing data--from mapped file—打开（所有的）.dof文件，load data 。

D：submit 。

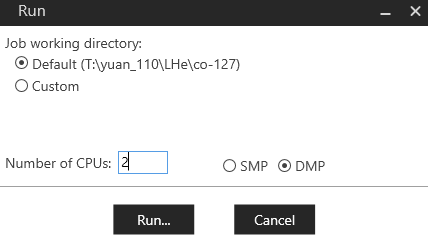

E：run locally，设置核数。
