国产CAD皇冠CAD（CrownCAD）建模教程：膜片弹簧离合器

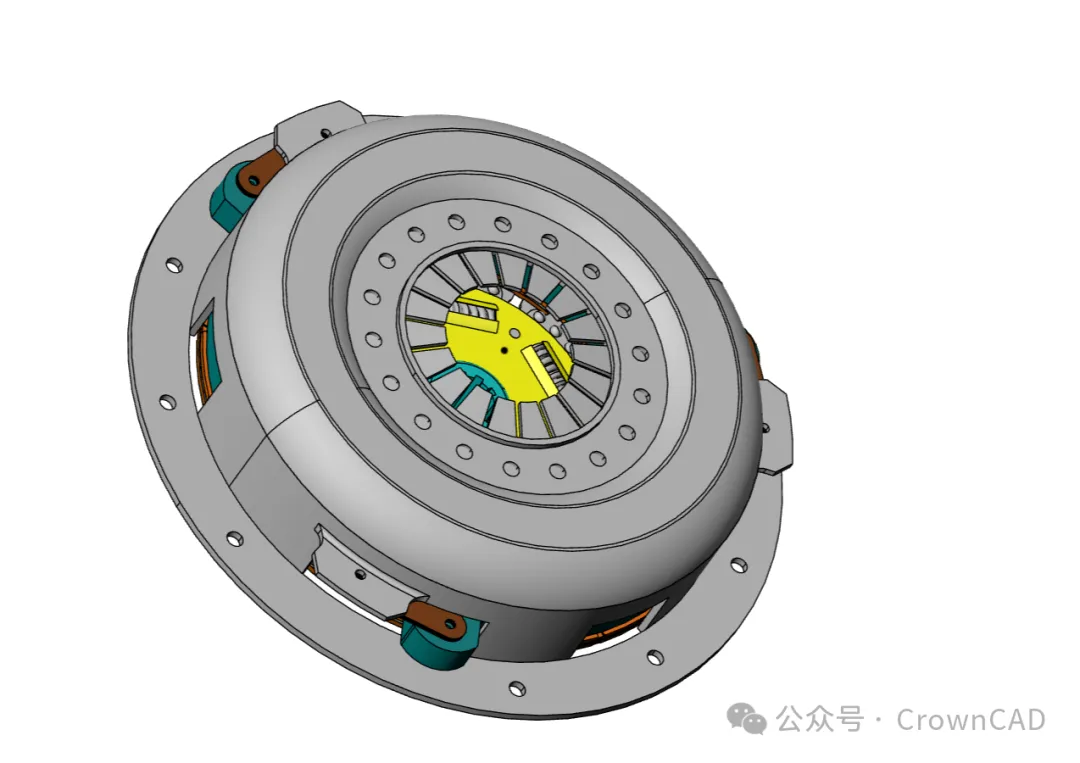

膜片弹簧离合器通过弹簧的弹性变形压紧摩擦片传递动力，踩踏板时解除压力以切断动力，具有结构紧凑、自动调节压紧力、操作轻便和耐用等优点，广泛应用于现代汽车。

绘制膜片弹簧离合器的零件绘制：需要注意零件圆盘上的弹簧部分，可以利用“螺旋线”的命令绘制。

膜片弹簧离合器的零件装配：需要注意各圆盘之间的分布，可以用利用“圆周阵列”的命令进行复。

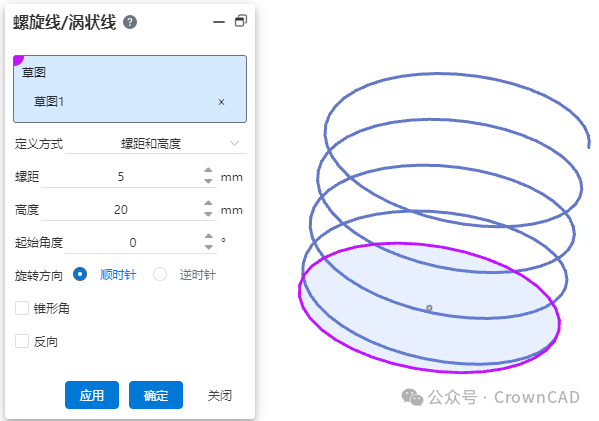

功能—螺旋线

螺距和高度

根据螺旋线的间距及其高度创建螺旋曲线。

1.螺距：螺旋曲线间的距离。

2.高度：螺旋曲线整体高度。

示例： 选择草图圆，设置螺距和高度，预览效果如下图所示。

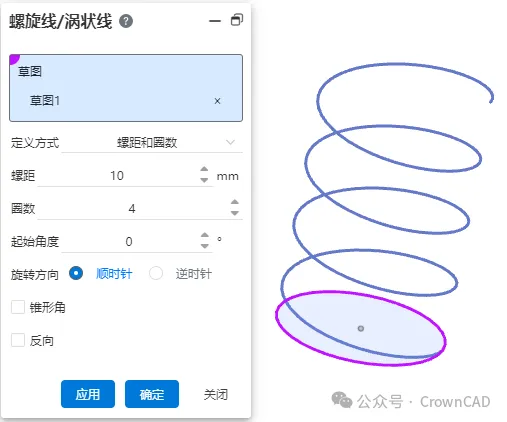

螺距和圈数

根据螺旋线的间距及其圈数创建螺旋曲线。

1.螺距：螺旋曲线间的距离。

2.圈数：螺旋曲线的圈数。

示例： 选择草图圆，设置螺距和圈数，预览效果如下图所示。

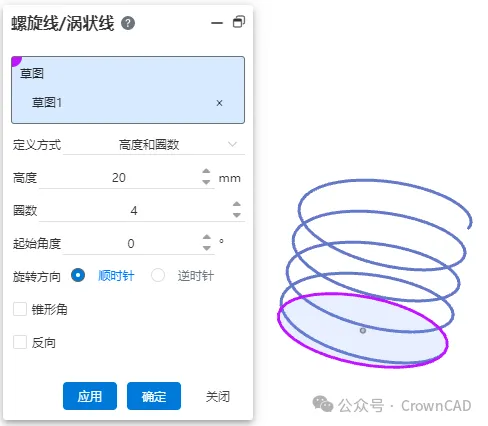

高度和圈数

根据螺旋线的高度及其旋转圈数创建螺旋曲线。

1.高度：螺旋曲线整体高度。

2.圈数：螺旋曲线的圈数。

示例： 选择草图圆，设置高度和圈数，预览效果如下图所示。
