信号跨分割的影响

在数字信号设计中，信号通常参考完整的地平面，而如果不得已参考平面出现了沟槽，即通常我们说的跨分割，此时信号质量会出现什么样的影响呢？

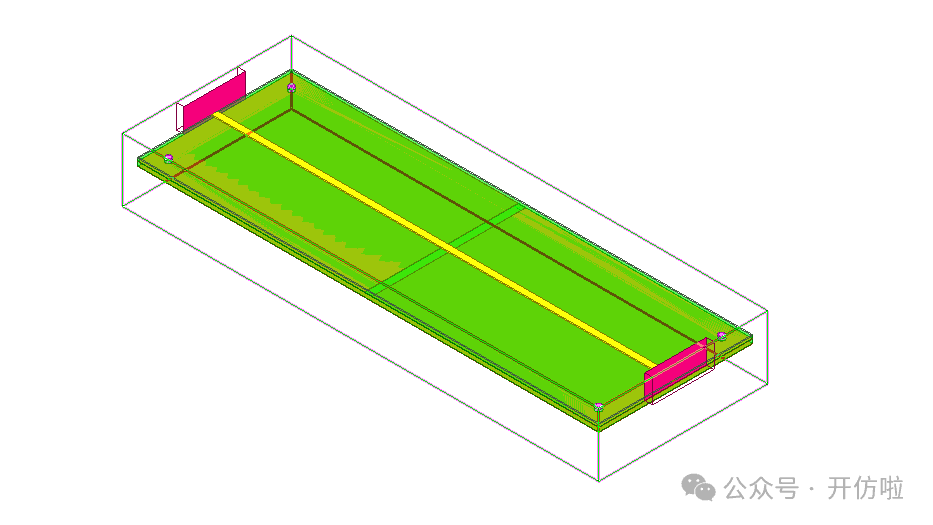

我们用如下模型来验证一下：

信号线为表层微带线，第二层、第三层都是GND，第二层有跨分割沟槽。

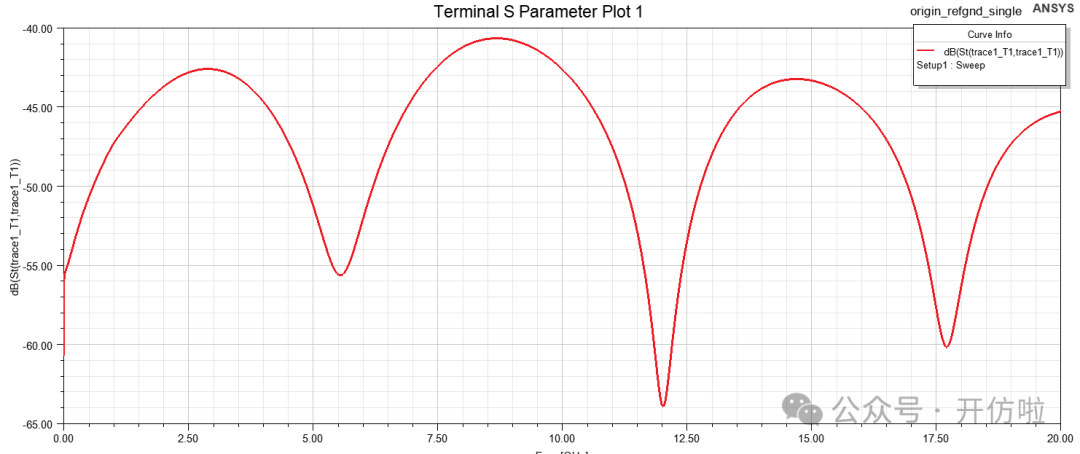

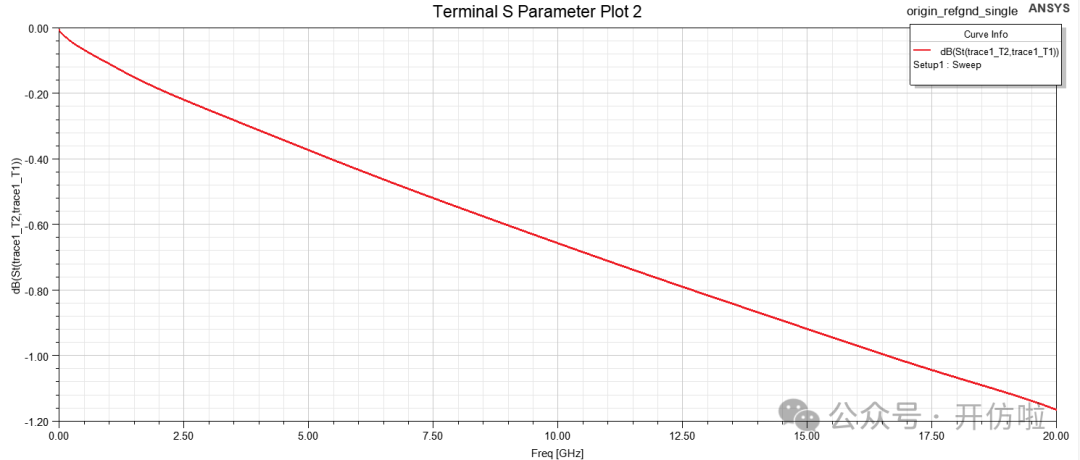

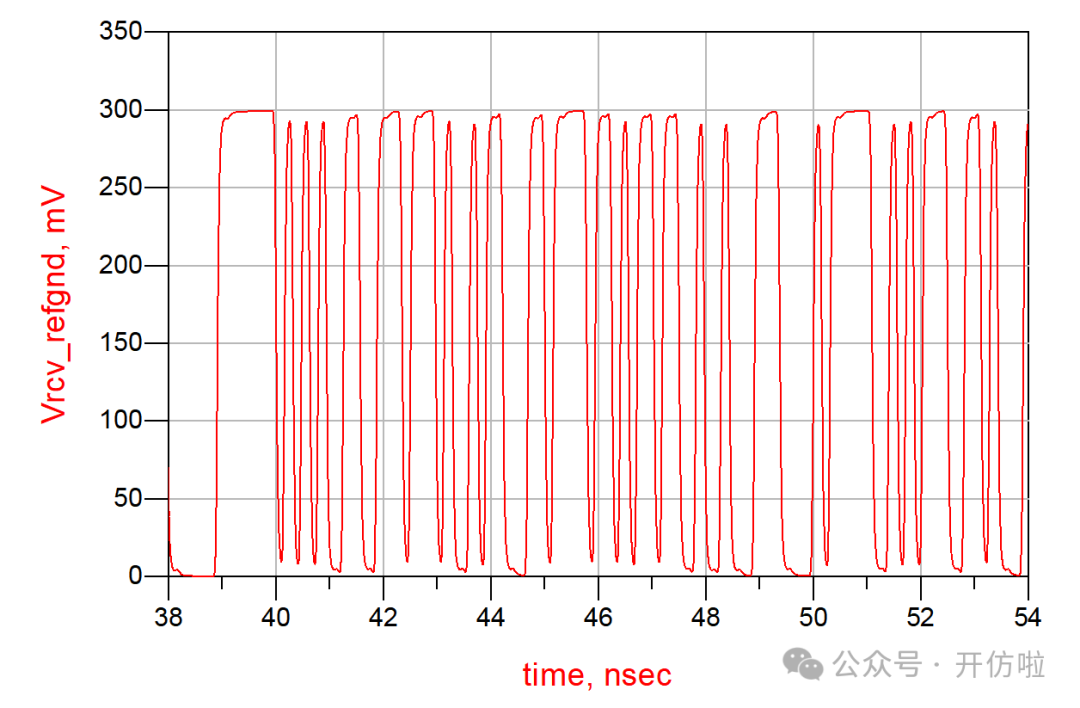

首先看一下，当参考层完整时的信号S参数和信号波形：

可以看到信号是非常好的；

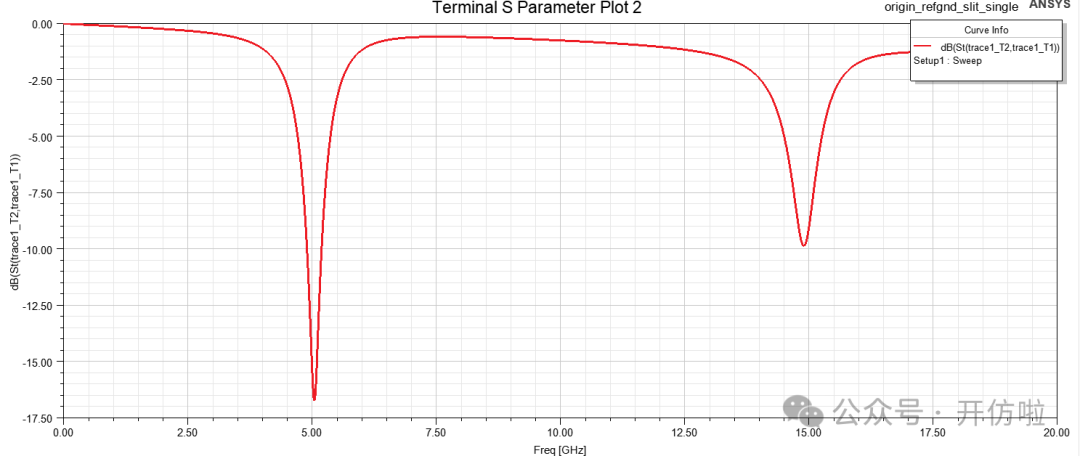

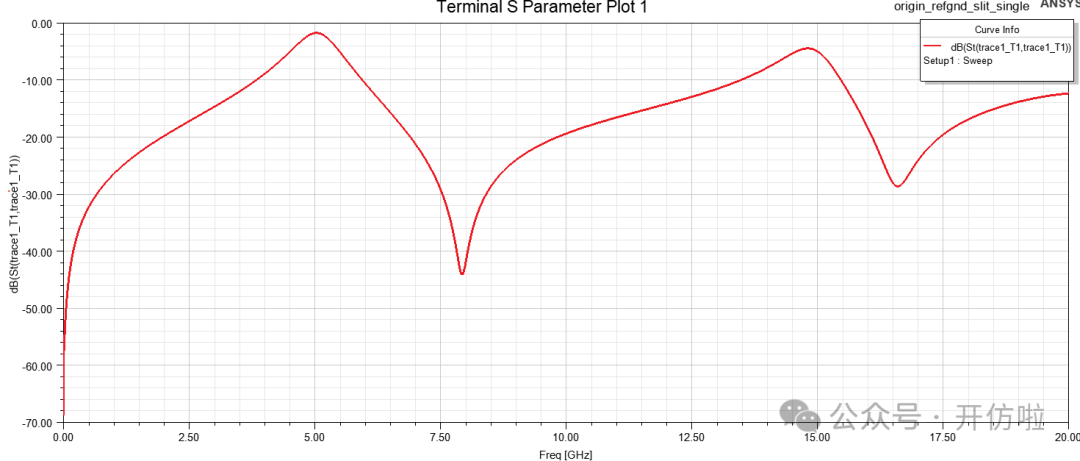

下面看一下，信号跨分割时的S参数和信号质量：

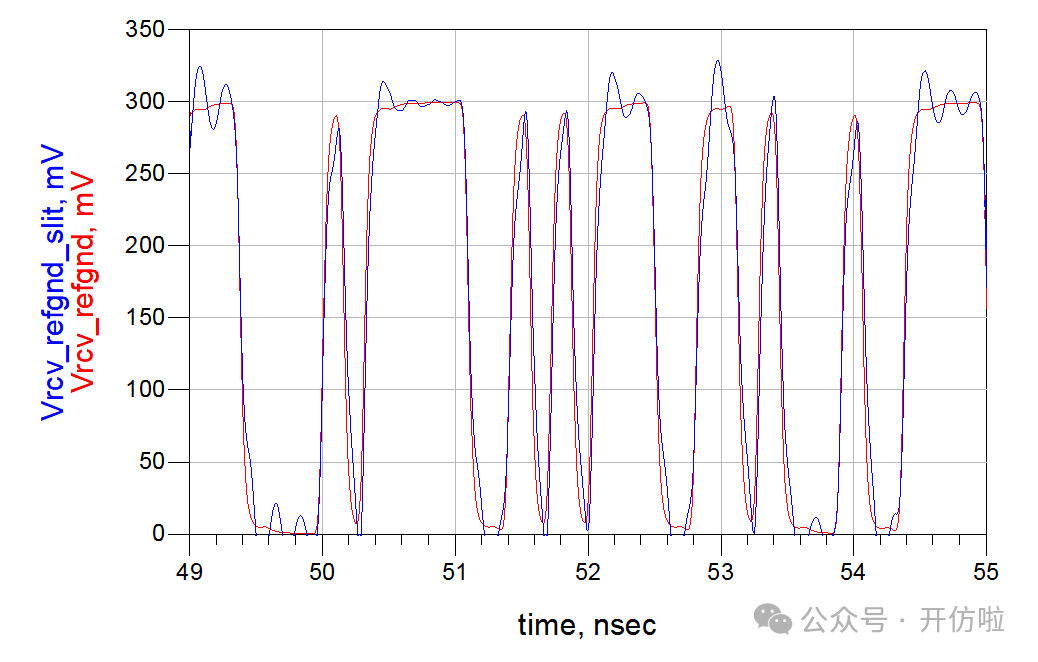

 可以看到S参数当中存在很大的谐振，同时波形中也存在较大的波动；

当然这里用的是表层微带线的模型，内侧走线留给大家自行验证了。
