LS-DYNA学习笔记-薄板冲压成形-壳单元网格类型&积分点&分析类型

langya222

3月前浏览222

使用LS-DYNA进行冲压分析时，为了提高效率，一般采用壳单元，在

LS-DYNA中常用的壳单元类型为2号和16号；

1.单元类型的选择；

通常默认拉深计算时采用2号，回弹计算时采用16号，优缺点如下：

2号单元 - Belytschko-Tsay壳单元

基本特性

可能存在剪切自锁（Shear Locking）问题，尤其在弯曲变形中。
对翘曲（Warping）或复杂应力状态的处理能力有限。
计算速度快，适合大规模模型。
对薄板和中厚板问题表现良好。
算法：基于Belytschko-Tsay理论，采用缩减积分（Reduced Integration），计算效率高。
积分点：每个单元仅需1个积分点（沿厚度方向可设置多个积分点）。
优点：
缺点：

适用场景

汽车碰撞、金属成形等动态显式分析。
需要快速计算的工程问题，但对精度要求不极端严苛的情况。

16号单元 - 全积分Belytschko-Wong-Chiang壳单元

基本特性

计算时间比2号单元长（约2倍）。
可能因过度刚度（Over-stiffness）导致局部响应偏差。
显著减少剪切自锁问题，适用于弯曲主导的工况。
对翘曲和复杂应力分布的模拟更准确。
算法：基于Belytschko-Wong-Chiang理论，采用全积分（Full Integration），每个单元使用2×2个积分点。
积分点：更多积分点提高了计算精度，但代价是更高的计算成本。
优点：
缺点：

适用场景

需要高精度的静态或准静态分析（如钣金成形）。
复杂弯曲或剪切变形占主导的问题。

2.积分点的设置：

厚度方向积分点快速计算3个，精确计算5个，如果算回弹，建议是7个；

采用不同单元，积分点及计算方式，

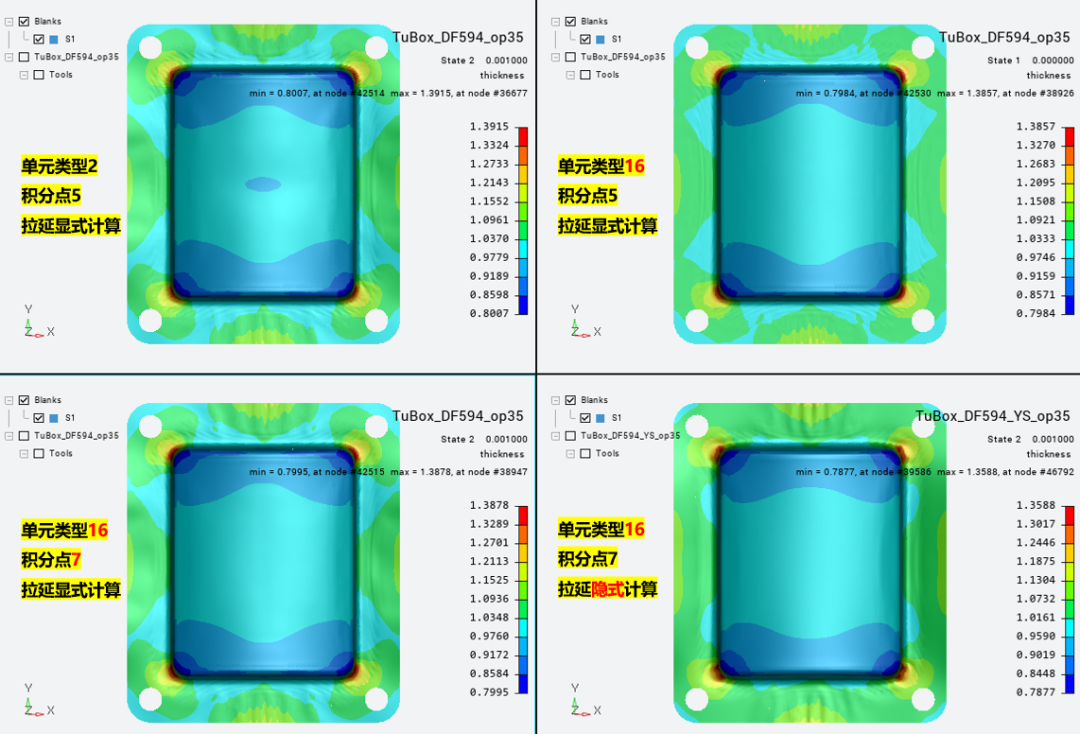

厚度结果对比

从厚度分析结果可以看出，采用了16号单元，显式计算5个和7个积分点对厚度的结果影响不大，采用隐式计算的结果，厚度会偏小；

采用2号单元，5个积分点的厚度结果与其他三种，略有差异，但是不大；一般情况下，评估厚度，使用显式+2号+5积分点也能满足要求；

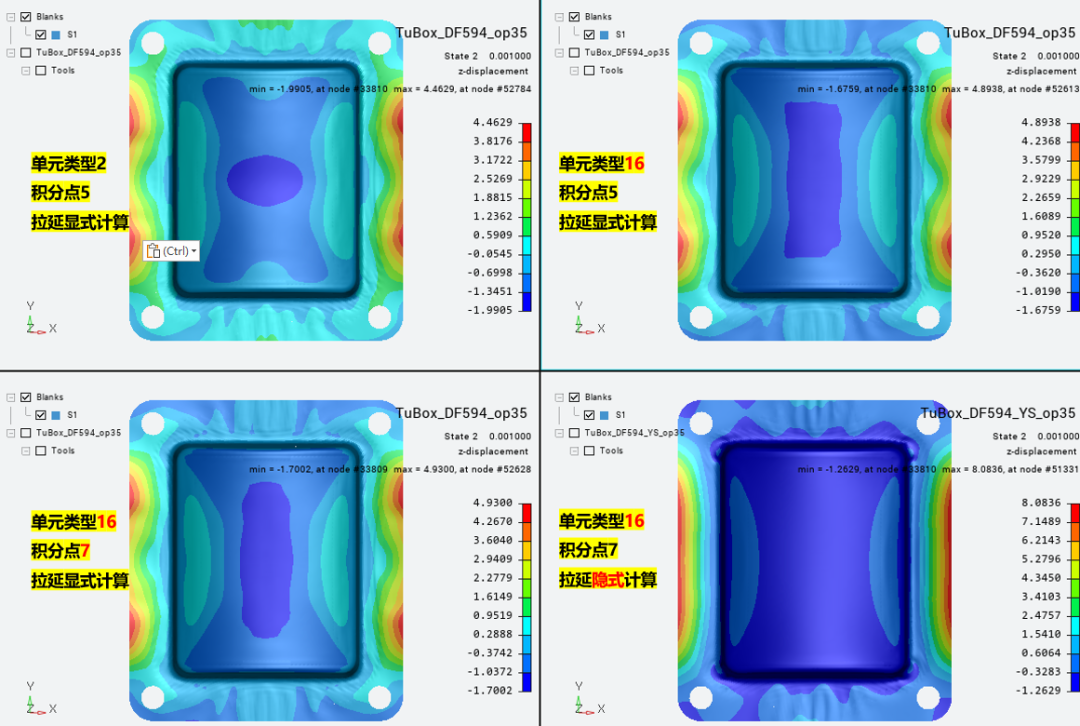

回弹结果对比

从回弹结果可以看出，回弹趋势上显式计算基本一致，显式和隐式计算趋势接近，但是数值差异比较大！！

从这个例子也可以看出，目前采用显式拉延+隐式回弹的计算方式，虽然可以出结果，但是精确度还是需要进一步考量的；

来源：阿毅工作室
