国产CAD皇冠CAD（CrownCAD）建模教程：蝶阀手动开关传动装置

在线解读国产CAD皇冠CAD（CrownCAD）『蝶阀手动开关传动装置』的三维建模流程，讲解视图调色板、草图文字、扫描切除、配合等操作技巧。

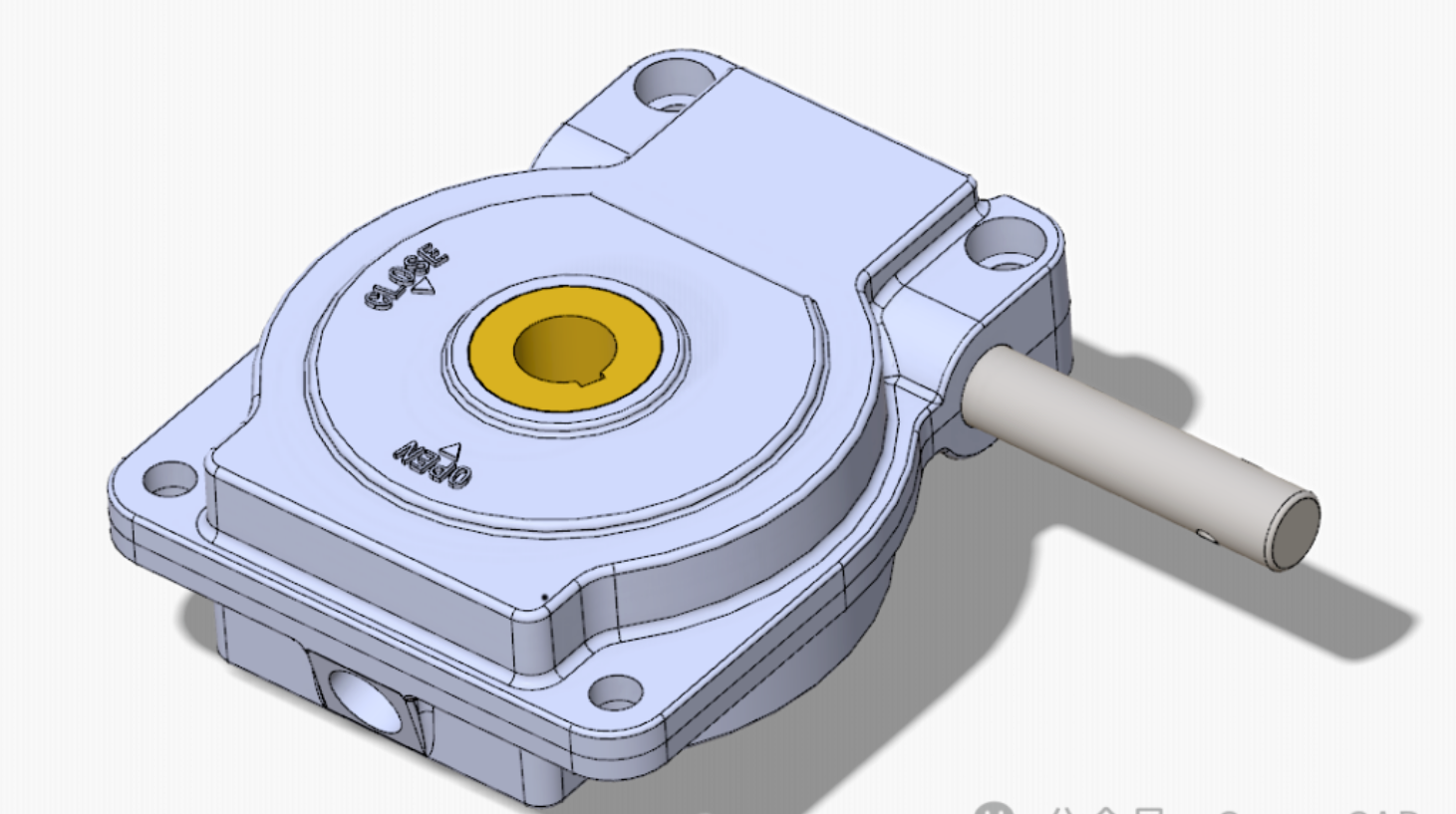

蝶阀的手动开关传动装置是专门设计用来通过人力操作蝶阀启闭的一套机械机构。它的核心作用是将操作人员施加的力有效地放大并传递到蝶阀的阀杆上，从而驱动蝶板旋转，实现阀门的开启、关闭或调节流量。

绘制蝶阀的工程图：需要注意零件图纸的创建部分，可以利用“视图调色板”的命令

绘制蝶阀的装配：需要注意各零件之间的轴心配合，可以用利用“配合”的命令。

功能抢先看—视图调色板

视图调色板可快速插入一个或多个预定义的视图到工程图中。

插入步骤：

1.点击“视图调色板”打开视图调色板面板。

2.在当前项目或所有项目中选择要生成视图的模型文档和分支，选择方式与模型视图功能相同。

3.点击确定出现该模型对应的几个预定义的视图，直接将所需视图拖拽至图纸中即可生成该方向的模型视图。

4.点击生成的视图会弹出“模型视图”对话框，可以进行修改视图方向、比例、显示样式的操作。

5.需要切换生成其他模型的视图时，点击“重新选择”按钮显示最近使用的模型，继续点击“浏览”按钮可以在当前项目或其他项目中选择模型。

注：当所选模型满足创建钣金平板型式或爆炸视图的要求时，视图调色板中将自动显示相应的视图。
