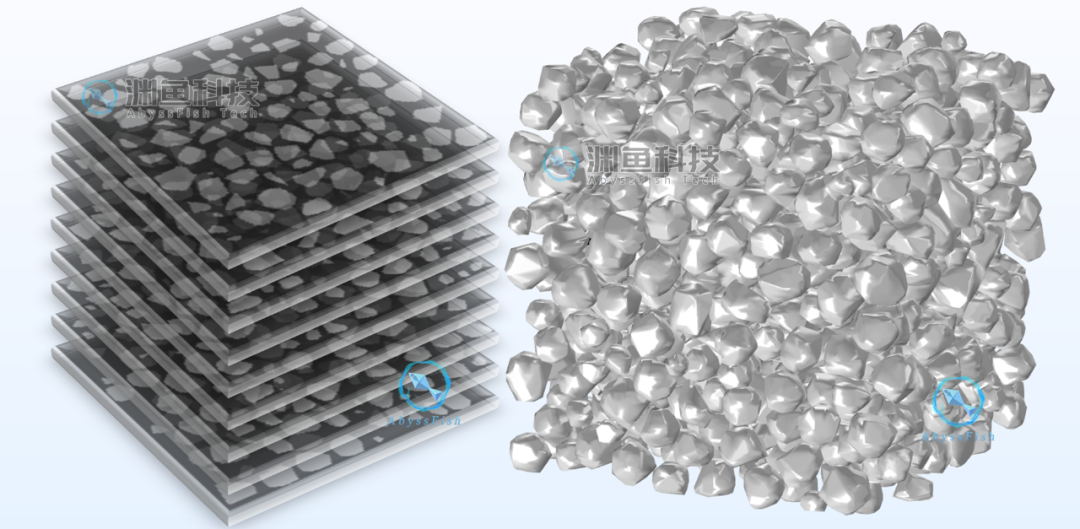

本案例介绍在COMSOL内基于立方体混凝土试件的切片扫描图像数据进行混凝土骨料及砂浆基体细观模型的三维重建。

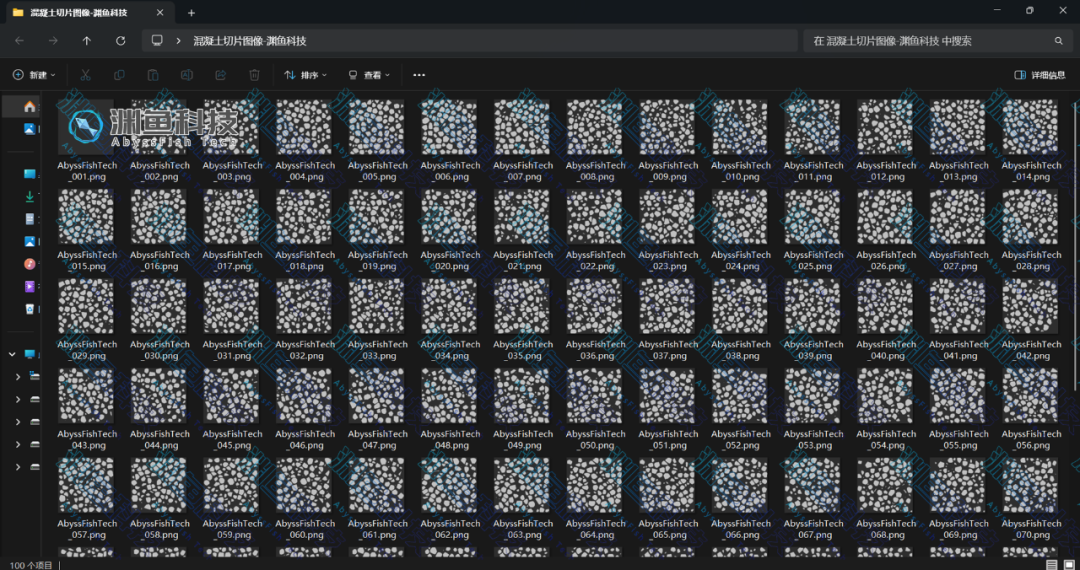

首先需要获取混凝土试件的切片扫描图像，这里采用物理切片的方式，逐层扫描尺寸为150×150×150的立方体混凝土试件断面图像，并通过图像识别前处理以区分混凝土中的骨料及砂浆部分。

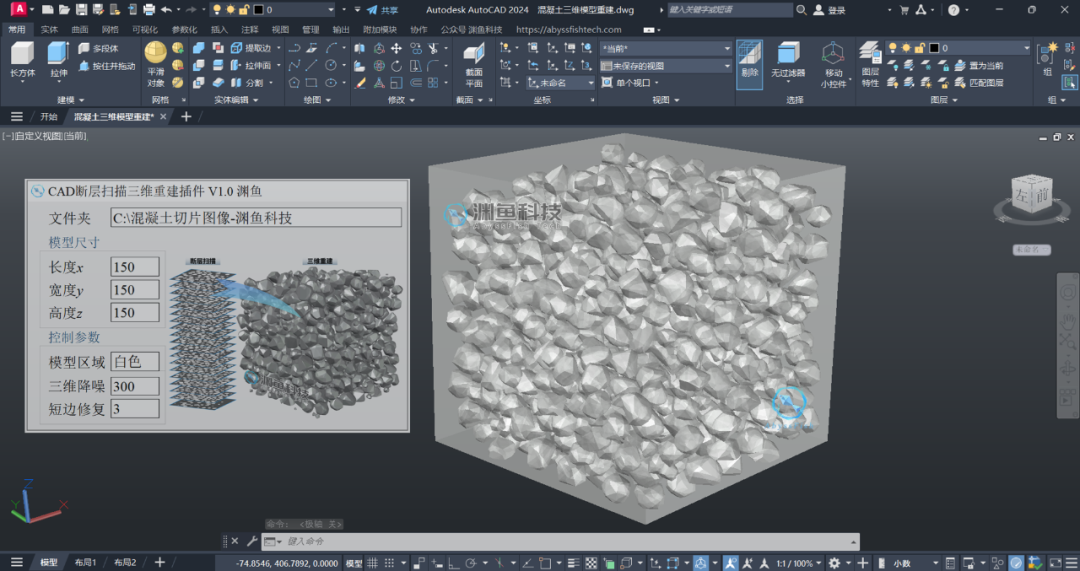

采用CAD断层扫描三维重建插件将混凝土试件的断层扫描文件在AutoCAD内进行实体模型的三维重建。

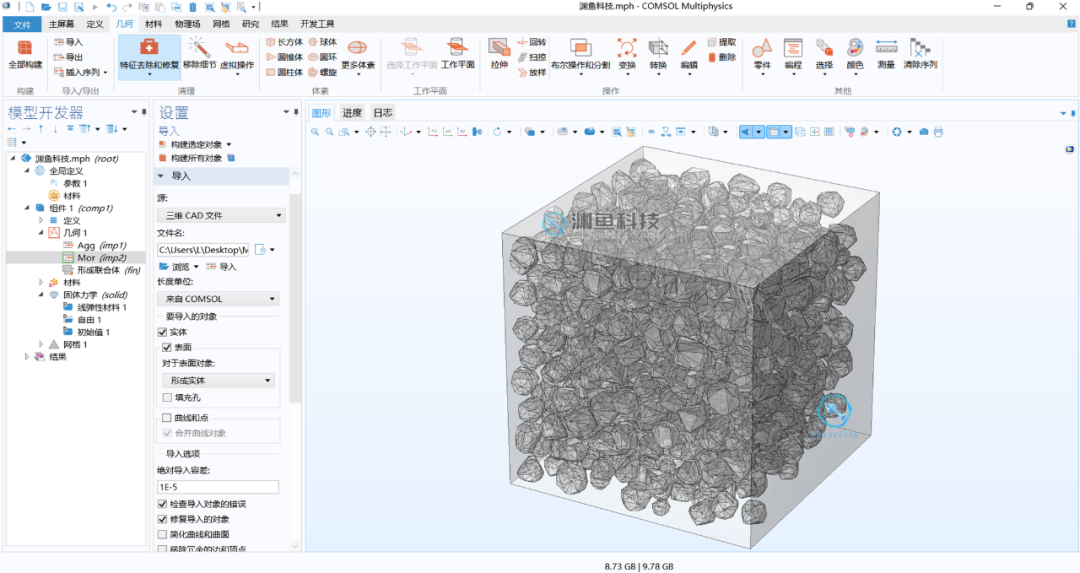

将AutoCAD混凝土模型中的骨料及水泥砂浆基体部分分别导出iges格式文件后再导入到COMSOL内。

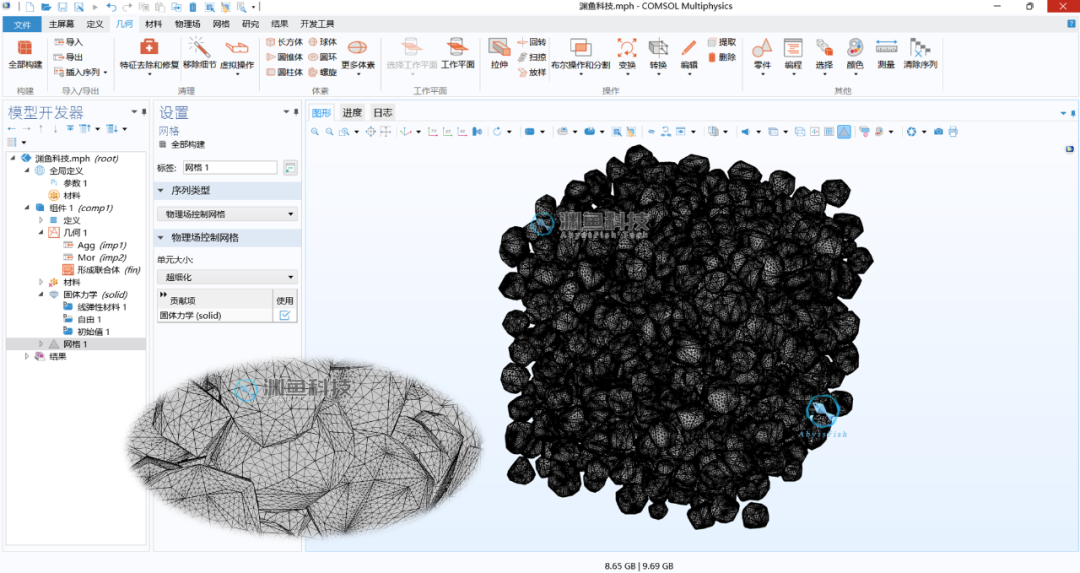

可对三维重建后的混凝土细观模型进行网格划分，并完成后续的仿真模拟。
