小鹏P7电动汽车小三电OBC、DC/DC和PDU三合一集成CDU拆解

CDU是OBC+DC/DC+PDU三合一集成车载充配电总成的缩写，是指由车载充电机（On-Board Charger，OBC）、车载DC/DC变换器（DC/DC Converter）和高压配电单元（Power Distribution Unit，PDU）三合一集成的电动汽车高压“电控”系统解决方案。

CDU三合一车载充配电总成系统已被越来越多的国内外电动汽车主机厂所选择，已成为全球主流技术之一，其三合一的集成方式可以很好地减少整车线束的连接，降低线束与配件的成本，同时缩小了OBC、DC/DC和PDU的体积，降低了重量，提高了转换效率和电动汽车的续航里程。

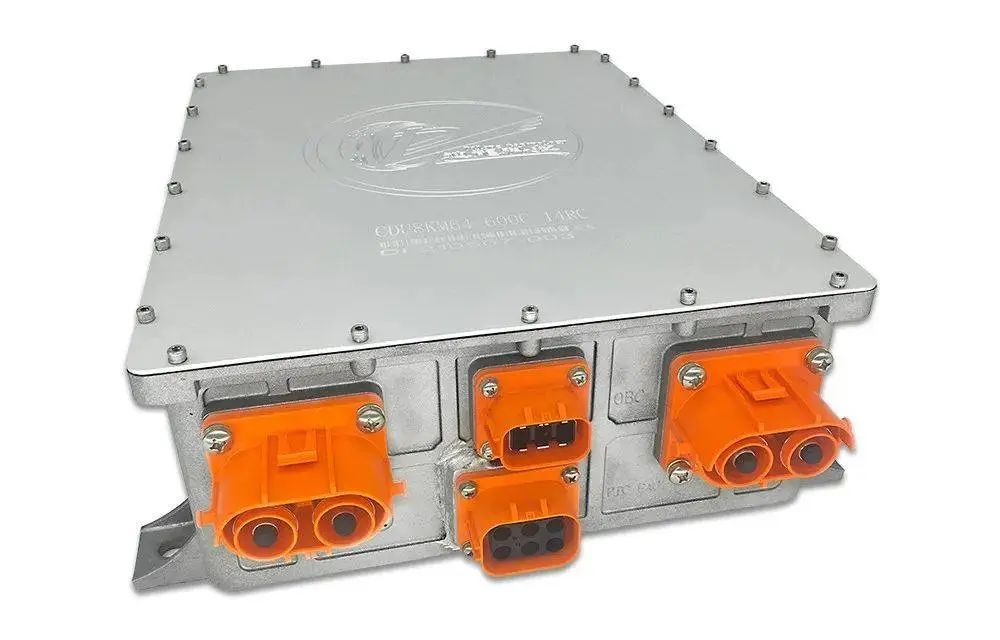

如下图所示，新能源的CDU三合一集成车载一体机产品采用国际先进的全数字控制技术、PFC有源功率因数校正、LLC谐振电路拓扑和高速CAN通信协议，专为新能源电动汽车充配电而设计。

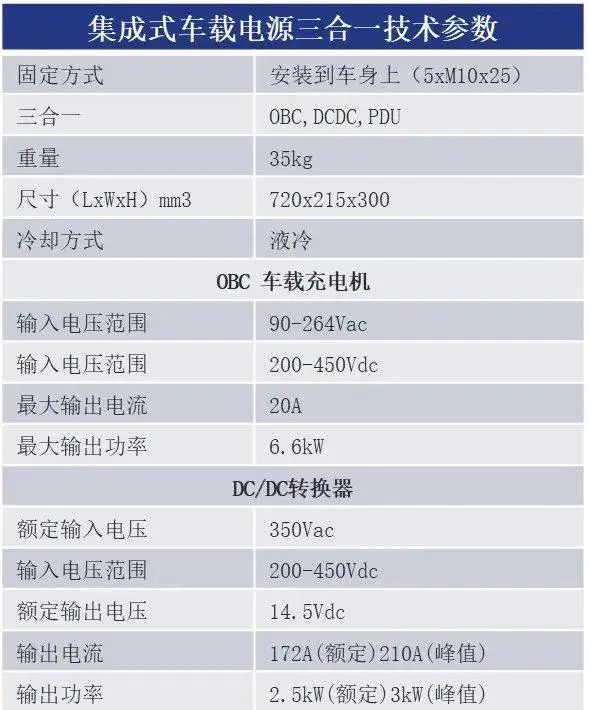

表2

• 小鹏P7的小三电CDU拆解
