Abaqus ODB Reducer/Builder 插件

2月前浏览130

本文主要介绍ODB Reducer/Builder插件的功能。此 Abaqus 插件允许用户选择他们想要保留的特定结果字段并生成新的结果数据。带有交互式GUI的ODB Reducer/Builder插件随Abaqus 2021自动安装（2021版本以后均自带）。ODB Reducer/Builder插件也可以通过文本参数输入在历史版本中使用。

为什么要使用ODB Reducer/Builder插件？

ODB Reducer/Builder插件提供了将Abaqus输出数据库文件（.odb）的部分复制到新文件中的选项。由于数据选项可用于包含在新输出数据库中，因此该工具对许多应用程序都很有用。这些包括：

•与下游工程师、其他团队和外部合作伙伴共享部分结果•减少数据库加载时间•减少输出数据文件仅存储某些相关结果，从而减少内存占用

与类似工具不同，用户在传输到新输出数据方面具有很大的灵活性。ODB Reducer/Builder插件的优点是，用户可以通过决定在新数据中传输哪些区域（或没有它们）、材料、截面、网格部分以及哪些步骤/帧/场/历史数据来更改模型大小。允许在生成新的输出数据大小时有更多的自由，因为可以从新数据库中排除模型实体，而不仅仅是结果数据。可以在新输出的数据中保留或排除的内容包括：

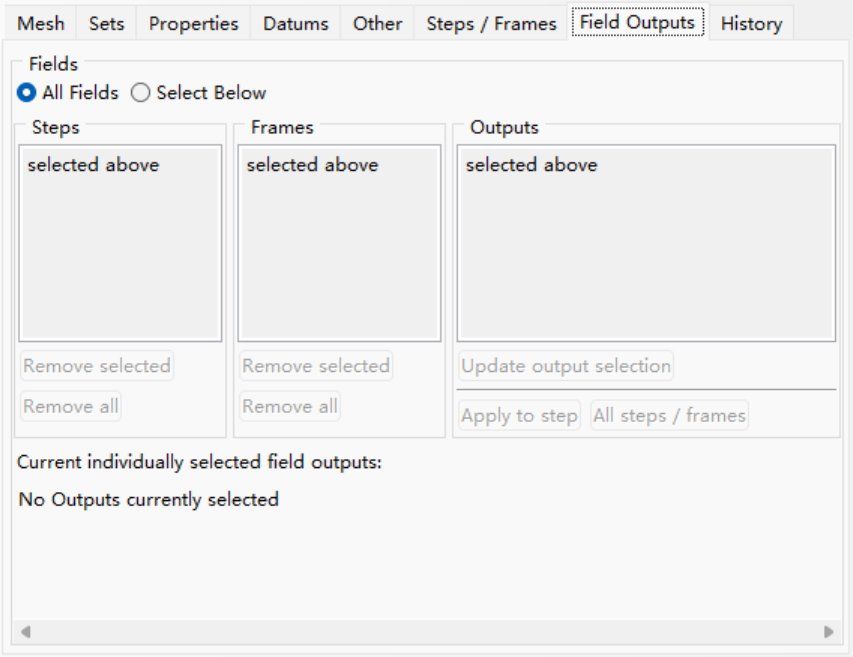

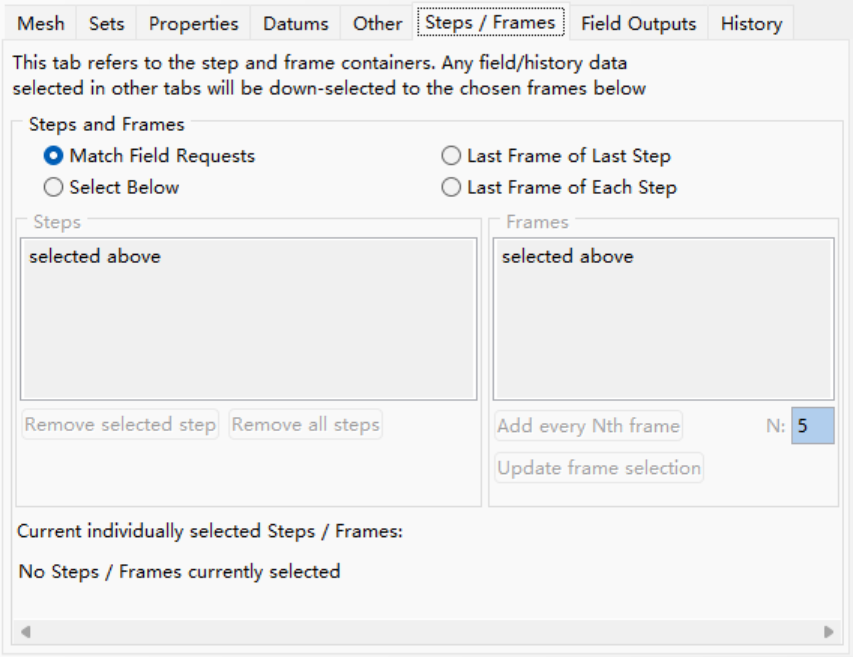

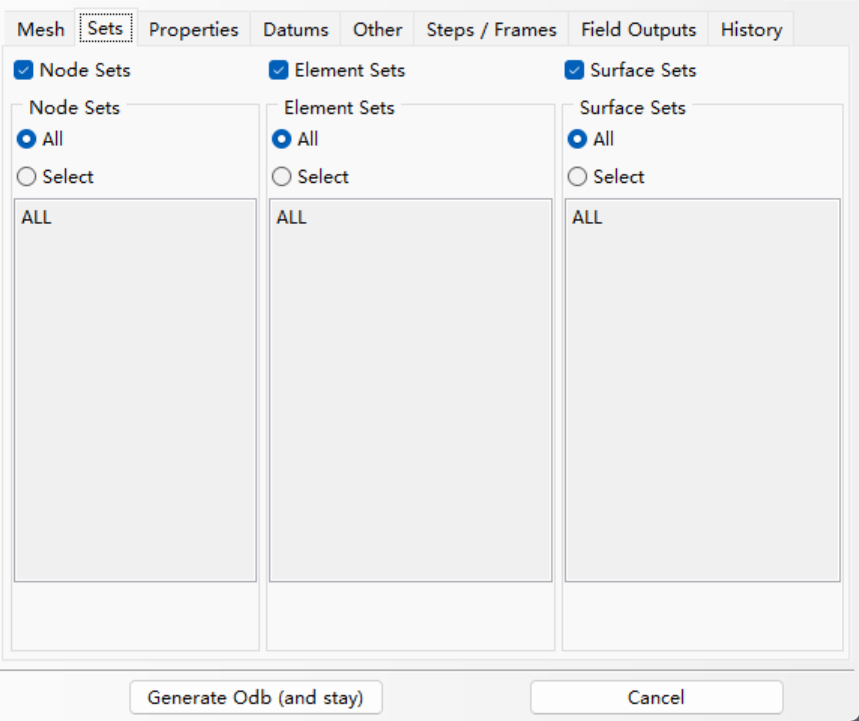

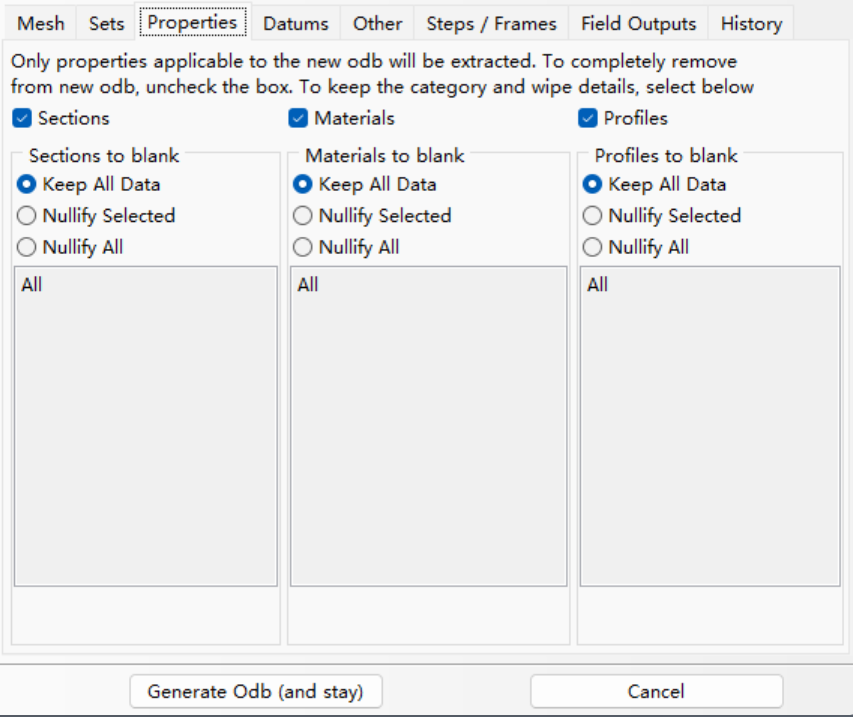

•选择新数据文件中包含哪些单元和节点•选择要导出到新数据文件的集合或曲面、截面、材料、轮廓和基准•确定要在新数据文件中传输哪些步骤和帧（以及这些步骤和帧的哪些字段输出）。选择是否包括历史记录输出

使用ODB Reducer/Builder插件

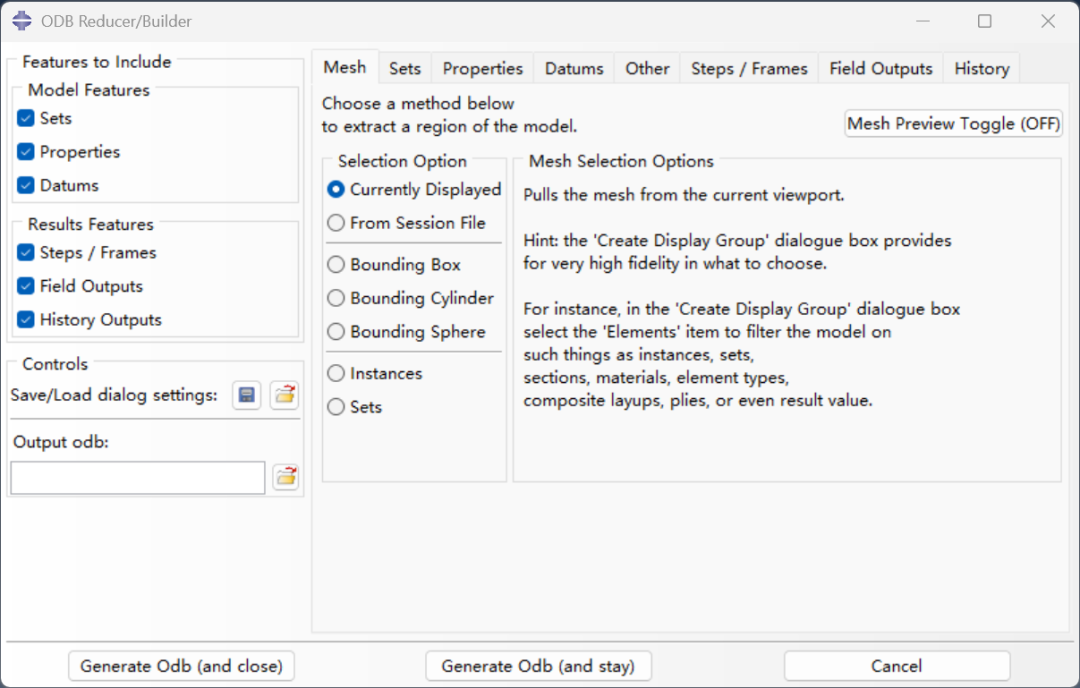

ODB Reducer/Builder 插件可以通过Plug-ins>Tools>ODB Reducer/Builder在可视化模块的主菜单中启动。ODB Reducer/Builder插件对话框如图1所示。用户界面可分为两个主要部分，功能选项面板位于左侧。根据选项的状态，激活或停用右侧设置面板中的相应选项卡。如果禁用该选项，则将排除生成数据的相关方面。整个需提取的配置信息均支持以 JSON 参数文件的形式导出并再次导入。在Abaqus 2021之前的版本中，该JSON参数文件可通过ODB Reducer/Builder插件以文本参数输入的方式使用。此外，新生成的 ODB 文件名称也在此处定义。
