Type IV 复合缠绕压力容器:材料、工艺与未来发展全景解析

4月前浏览376



在全球能源转型与高端制造升级的浪潮中,Type IV 复合缠绕压力容器(COPVs)凭借其独特的性能优势,正成为航空航天、氢能储运等领域的核心技术支撑。这份发表于《International Journal of Hydrogen Energy》的综述,系统梳理了 Type IV COPVs 的设计原理、材料选择、制造工艺及未来趋势,为我们揭示了这一前沿技术的发展全貌。(A review of type IV composite overwrapped pressure vessels)



01

一、COPVs 的发展历程与 Type IV 的技术突破

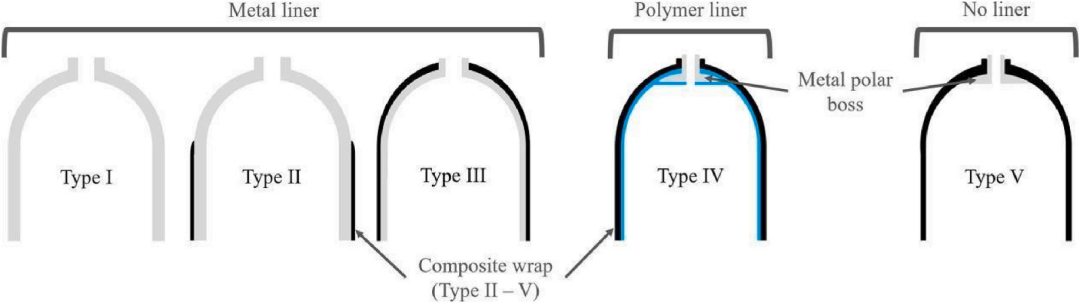

复合缠绕压力容器(COPVs)的起源可追溯至 20 世纪 70 年代,最初由 NASA 主导开发,旨在解决城市消防员呼吸装备的重量问题。当时传统的钢或铝制气瓶虽符合 DOT 标准,但笨重且便携性差,NASA 通过 "消防员呼吸系统" 项目,联合美国主要消防部门推动了 COPVs 的商业化,开启了轻量化高压容器的新时代1。经过半个多世纪的发展,压力容器已形成五大类型,其中 Type IV 最具创新性 —— 它采用完全非金属内衬,外部缠绕复合材料,这种设计带来了显著的重量 reduction 和储容提升。与传统金属容器相比,Type IV COPVs 的重量降低 40%-60%,而储氢等高压气体的体积效率提升 30% 以上,使其在 70MPa 氢能储存、航天器推进系统等高端应用中占据不可替代的地位2。Type IV COPVs 的核心优势体现在三个方面:一是材料体系的优化,非金属内衬与高强度纤维的组合实现了 "强度 - 重量" 平衡;二是制造工艺的进步, filament 缠绕技术确保了结构的一致性与可靠性;三是设计理念的革新,通过整体化设计消除了传统容器的应力集中点3。




01

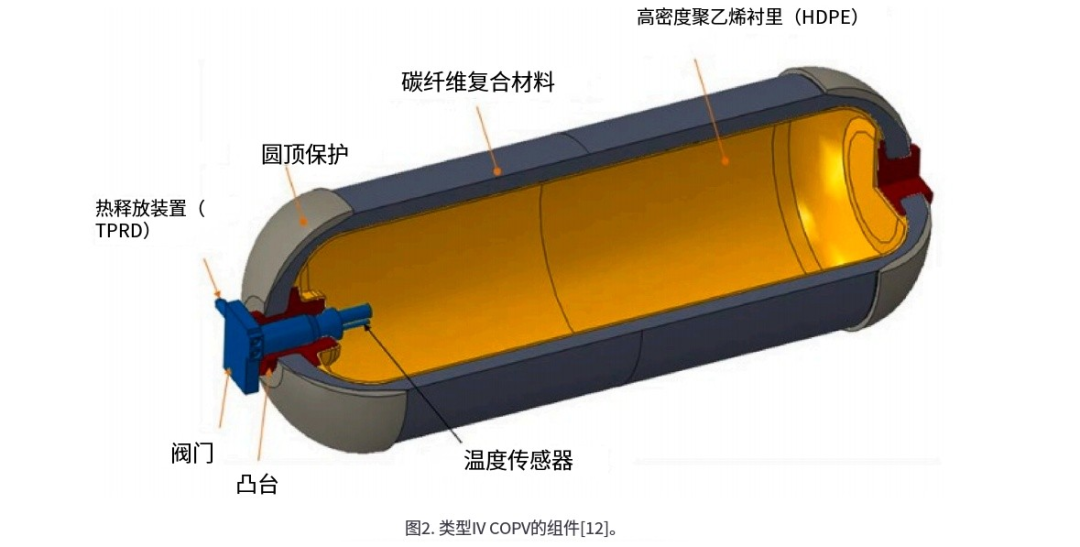

二、Type IV COPVs 的材料体系与组件设计






Type IV COPVs 的卓越性能源于各组件的精密协作,其材料选择与结构设计直接决定了容器的耐压能力、使用寿命和安全性能。










2.1

2.1 内衬(Liner):流体阻隔的第一道防线

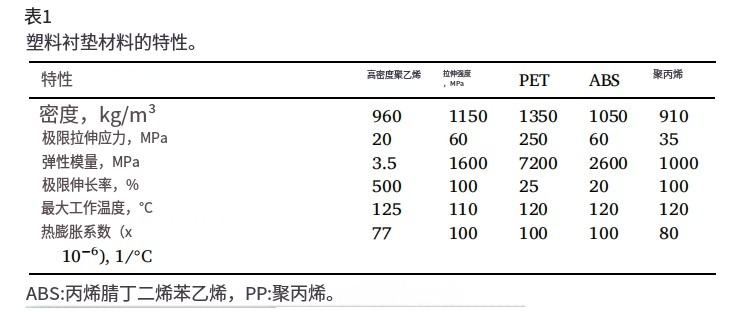

Type IV COPVs 的内衬主要采用热塑性材料,包括高密度聚乙烯(HDPE)、聚酰胺(PA)、聚对苯二甲酸乙二醇酯(PET)等(如表 1 所示)。这些材料之所以被选中,是因为它们具备三大关键特性:轻量化(密度 0.91-1.35g/cm³)、优异的化学 resistance 和适当的机械强度4。从表中数据可见,不同材料各有侧重:HDPE 的极限伸长率高达 500%,能适应反复充放压的形变需求;PET 的弹性模量达 7200MPa,刚性最佳;PA 则在抗拉强度与耐温性间取得平衡。这种材料多样性使得设计者可根据具体应用场景(如工作温度、介质类型)选择最适合的内衬材料7。除了基础性能,经济性也是重要考量。热塑性材料的低成本与易加工性,支持了 Type IV COPVs 的批量生产,尤其在汽车等需要大规模应用的领域,这种优势更为突出。







2.2

2.2 复合缠绕层:结构强度的核心支撑

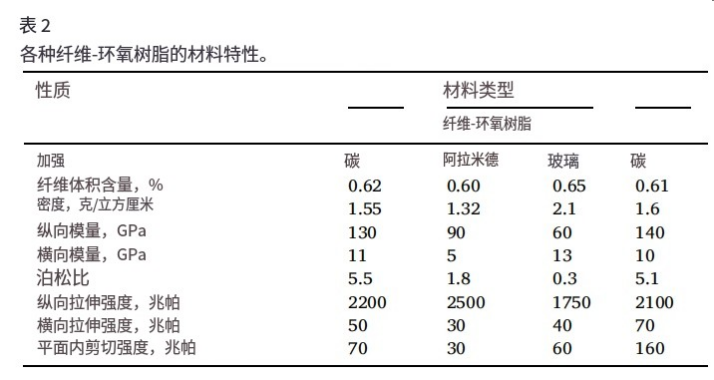

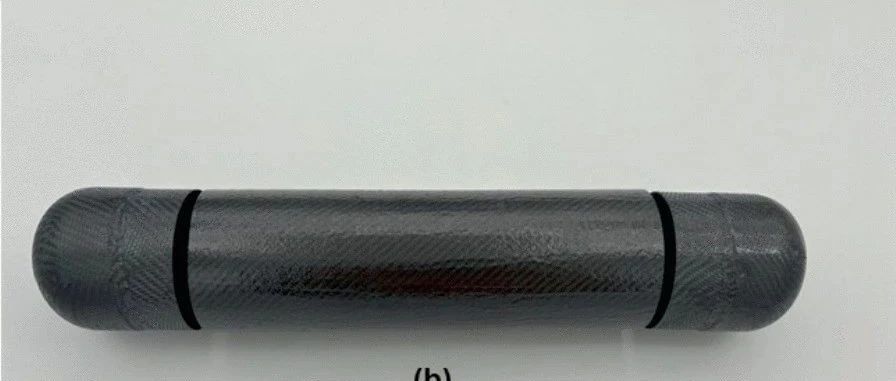

复合缠绕层是 Type IV COPVs 承受内压的关键结构,主要采用碳纤维、玻璃纤维、芳纶纤维或其混合材料。其中碳纤维因优异的比强度和比模量成为主流选择,特别是单向碳纤维,其沿纤维方向的强度最大化,且与 filament 缠绕工艺高度兼容。研究表明,碳纤维的选择需考虑体积尺寸效应 —— 随着构件尺寸增大,强度会出现降解。Hwang 等人的研究显示,与纤维束相比,单向层压板的强度降低 16%,而容器环向层的强度降低达 32%。

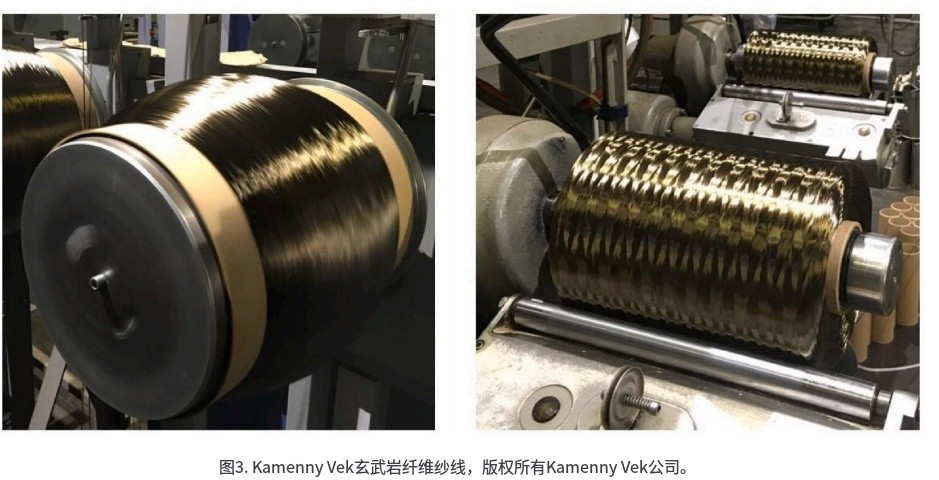

这一发现对结构设计至关重要,需在设计阶段就考虑尺寸效应的影响。替代材料的研究也在推进,玄武岩纤维就是一个有前景的选项。它的机械性能优于 E - 玻璃纤维,成本仅为碳纤维的 60%-70%,俄罗斯 Kamenny Vek 公司已将其用于 Type III 和 Type IV CNG 气瓶的生产,展现了良好的应用潜力。










2.3

2.3 端口(Boss):连接与密封的关键节点






端口是连接容器与外部系统(如阀门、管道)的关键组件,通常采用高强度金属制造,如 6061-T6 铝合金、S3163 奥氏体不锈钢或钛合金。这些材料不仅要提供可靠的密封,还要有效分散机械载荷,确保在高压下的结构完整性10。

材料选择需满足严格标准:6061-T6 铝合金需符合 ISO 6362 标准,具备良好的耐腐蚀性与焊接性;S3163 不锈钢则需满足 ASTM A965 标准,在高温或腐蚀性环境中表现优异。端口的制造过程包括熔炼、锻造、粗加工和热处理,每一步都需严格控制,以保证最终性能。

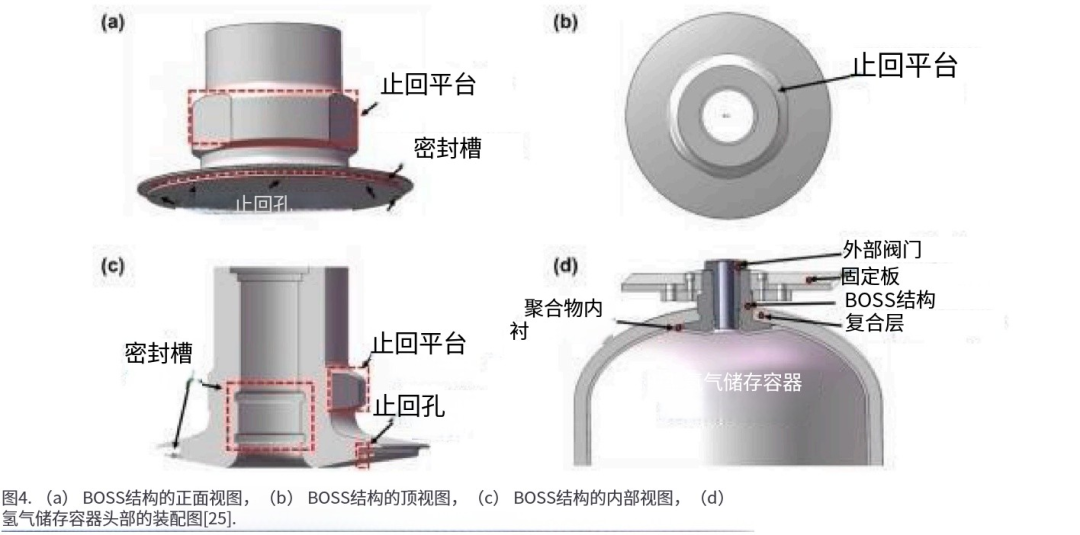

端口设计包含多个精细结构:密封槽确保与内衬的紧密结合,防转平台防止安装时的相对转动,内外螺纹则实现与外部组件的连接。这些细节设计共同保障了端口在 700bar 甚至更高压力下的可靠性。




2.4

2.4 封头(Dome):应力分散的优化设计

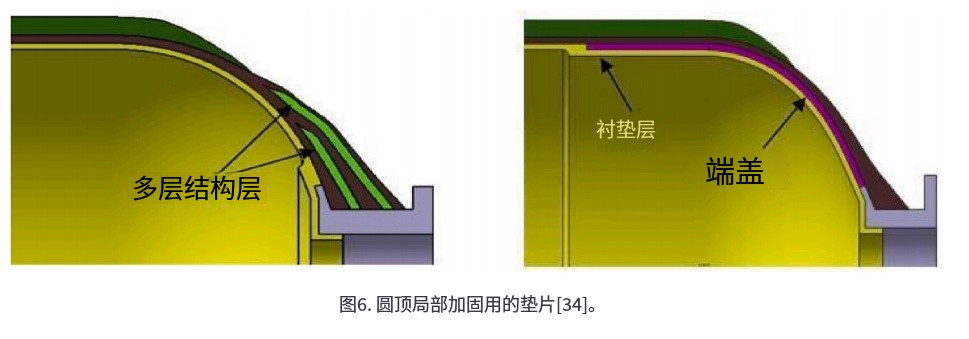

封头是容器两端的弧形结构,其设计对整体性能影响显著。通过将浸渍纤维束沿子午线方向排布,封头能够有效分散内部压力,减少应力集中 —— 这一点在高压容器中至关重要,因为应力集中往往是失效的起始点。

D. Leh 等人在 OSIRHYS IV 项目中对 700bar Type IV 氢容器的优化研究显示,采用多序列封头铺层设计,可使容器质量减少 30%,同时保持甚至提升爆破压力。这一成果证明了封头设计对整体性能的重要性。



不同的封头形状会导致不同的失效模式:等张力设计的封头(iso-dome)通常在筒体部分破裂,而长封头或宽封头则多在封头与筒体的连接部位(knuckle)失效。研究表明,符合 DOT CFFC 2007 标准的等张力设计更安全,因为其失效位置远离关键连接点。







03

三、制造工艺:从材料到成品的精密转化






Type IV COPVs 的制造是一门融合材料科学与精密工程的技术,其中 filament 缠绕工艺是核心,直接决定了容器的结构完整性与性能一致性。






3.1

3.1 缠绕模式:适应不同结构的需求

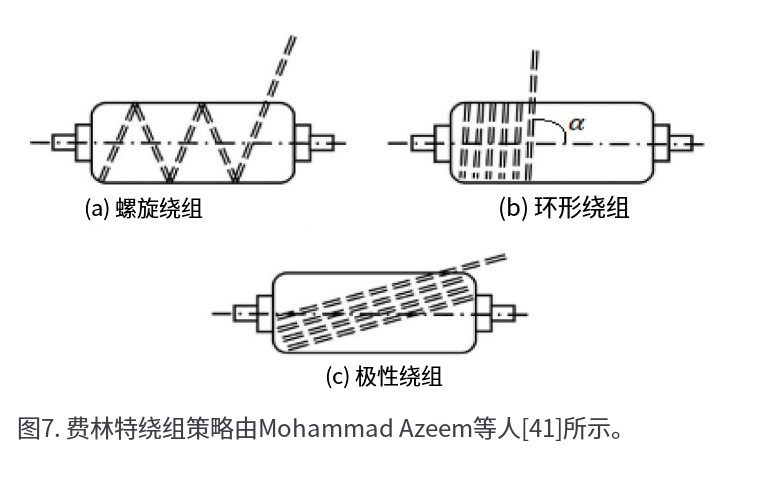

filament 缠绕主要分为三种模式,各有适用场景:

螺旋缠绕:纤维以 5°-80° 角螺旋排布,能适应复杂几何形状,常用于整体成型的容器,可同时增强轴向和环向强度。

环向缠绕:纤维以接近 90° 角缠绕,主要增强筒体的径向抗压能力,是高压容器的关键强化层,能有效抵抗内压产生的环向应力。

极向缠绕:针对长径比(L/D)小于 2 的短容器,重点优化封头区域的应力分布,确保两端的结构稳定性。



Johan Scholliers 等人早在 1994 年就开发了计算机集成的 filament 缠绕环境,将设计、生产与质量控制融为一体。这种智能化制造模式,为缠绕角度、纤维张力等关键参数的精确控制提供了可能。







3.2 缠绕工艺:湿法与干法的竞争与协同







缠绕工艺主要分为湿法和干法两类,各有优缺点:

湿法缠绕是将纤维在缠绕前浸渍树脂,然后直接缠绕到旋转的芯模上。这种方法的优势在于成本低、生产周期短,且树脂配方可根据需求灵活调整。F.H. Abdalla 等人开发的低成本湿法缠绕机,能够制造内径达 100mm、长度 1000mm 的容器,缠绕角度可在 20°-90° 间调节。

干法缠绕(或预浸料缠绕)则使用预先浸渍树脂的纤维带,缠绕过程中无需现场浸胶。研究表明,优化工艺参数的干法缠绕容器,其爆破压力、环向应变等性能均优于湿法产品 —— 碳纤维 / 环氧树脂干法缠绕容器的纤维体积分数达 60%,拉伸强度 2290MPa,层间剪切强度 73MPa,均高于湿法工艺水平。

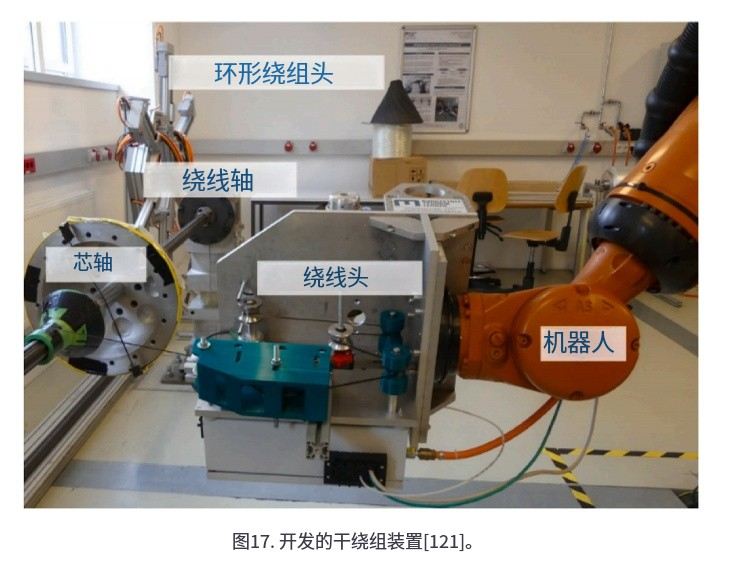

干法缠绕的最新进展是自动化与高速化。Stefan Neunkircher 开发的机器人系统,结合多功能缠绕头,可实现干法缠绕、预浸带缠绕等多种工艺,且通过光学传感器实现了缺陷的实时监测21。Andrew Weisberg 等人的研究则显示,干法缠绕可将容器生产周期从传统湿法的 3 小时缩短至 10 分钟,且无需烘箱固化,为大规模生产奠定了基础。







3.3 缠绕路径:几何与力学的平衡

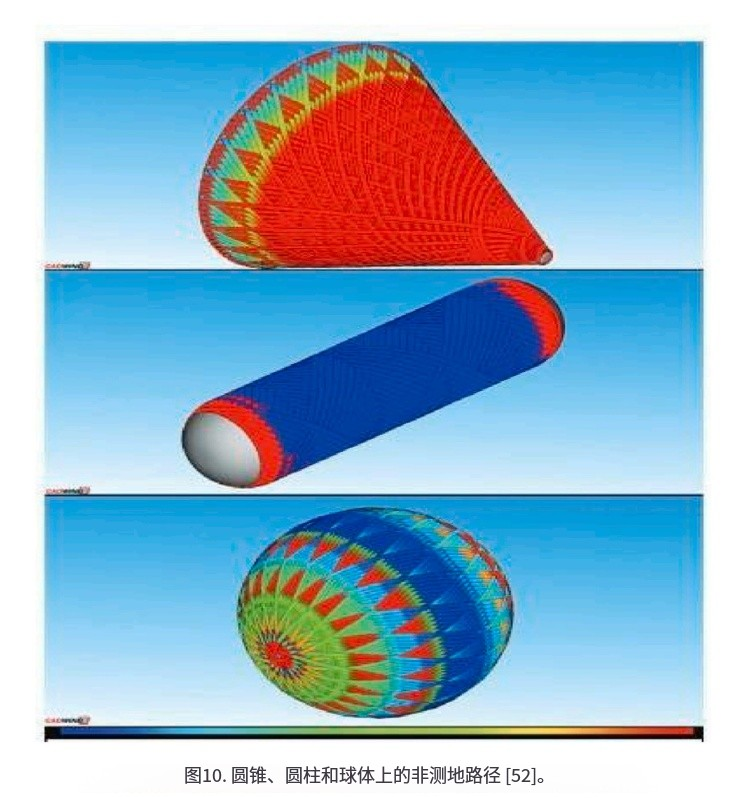

缠绕路径的设计直接影响容器的应力分布,主要分为测地线轨迹和非测地线轨迹两种:测地线轨迹是曲面上两点间的最短路径,具有稳定性好、无需额外力即可防止滑动的特点;非测地线轨迹则提供了更大的设计灵活性,但需要摩擦力来防止纤维滑移。Sofi 等人的研究表明,摩擦系数和初始缠绕角度是影响缠绕角度分布的关键因素。通过调整这些参数,可以实现测地线、非测地线或恒定角度轨迹,从而优化纤维方向与主应力的匹配度。这种优化能显著提升容器的结构效率,减少材料浪费。







04

四、性能测试与安全保障






Type IV COPVs 用于高压、高危环境,其性能测试与安全验证至关重要,涉及爆破压力、疲劳寿命、泄漏控制等多个维度。






4.1 爆破压力测试:极限性能的验证

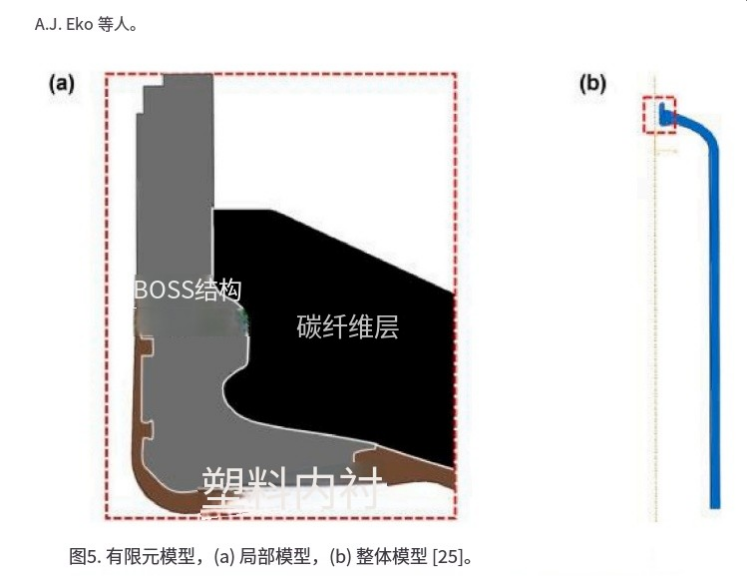

爆破压力是衡量容器安全性能的核心指标,700bar 工作压力的 Type IV 氢容器通常需要承受 1750bar 以上的爆破压力。测试方法包括实验与模拟两种:实验通过液压或气压加载直至容器破裂,获取实际爆破压力与失效模式;模拟则利用有限元分析(FEA),结合 Tsai-Wu、Hashin 等失效准则预测爆破压力25。

研究显示,不同失效准则的预测精度存在差异。P. Xu 等人的比较研究表明,Tsai-Wu 准则对爆破压力的预测与实验结果最为接近,误差可控制在 5% 以内。这种数值模拟方法不仅降低了测试成本,还能揭示实验难以观察的内部应力分布27。

温度对爆破压力有显著影响:高温会降低复合材料强度,导致爆破压力下降;低温则会增加材料脆性,但可能略微提升弹性模量。M. Bertin 等人的测试显示,在 - 60℃至 120℃范围内,温度每变化 10℃,爆破压力可能产生 2%-3% 的波动26。






4.2 无损检测技术:早期缺陷的识别






为确保容器在使用过程中的安全性,无损检测技术不可或缺,其中声学检测应用最为广泛:

声发射(AE)技术:通过监测容器加载过程中释放的应力波,识别内部微裂纹的产生与扩展。F. Dahmene 等人的研究表明,声发射信号的定位分析可有效识别损伤区域,无需传统的 Felicity 比(FR)判断,更适合在氢气充装等实时场景中应用28。

声学混响测量:Hossep Achdjian 等人将房间声学中的混响时间(RT)概念应用于 COPV 检测,通过分析铝 - 聚合物界面的声吸收系数,评估界面粘结质量,为容器的长期可靠性提供了新的监测手段29。

这些无损检测技术的应用,使得 Type IV COPVs 的全生命周期安全管理成为可能,既能在生产阶段筛选不合格产品,也能在使用过程中及时发现潜在风险。






4.3 渗透与泄漏控制:介质安全的保障







对于储氢等应用,气体渗透是关键挑战。Type IV COPVs 的内衬虽为非金属材料,但通过优化材料选择与结构设计,可有效控制渗透速率。

氢渗透遵循溶解 - 扩散机制,分为五个步骤:上游边界层扩散、气体被聚合物吸收、聚合物内部扩散、下游解吸、下游边界层扩散。Ying Su 等人的研究显示,温度对渗透系数影响显著 —— 随温度升高,PA6 的氢渗透系数呈指数增长,而压力的影响相对较小。

为降低渗透率,研究人员开发了多种改性方法:Yu Sun 等人在 PA6 中添加层状无机填料(LIC),使氢渗透率降低 3-5 倍;Hirotada Fujiwara 等人则开发了高压渗透测试装置,能在 100MPa 条件下精确测量材料的渗透性能,为新型阻隔材料的研发提供了关键数据。






01

五、未来发展趋势与创新方向







Type IV COPVs 的发展正朝着更安全、更环保、更智能的方向迈进,一系列前沿技术与理念将重塑这一领域的未来。






5.1 可持续与回收技术:绿色制造的转型







随着 "双碳" 目标的推进,Type IV COPVs 的可持续性成为研究热点。欧盟 THOR 项目开发的热塑性复合容器,通过 "剥离 - 重塑" 工艺实现了碳纤维的高效回收,回收纤维保留了 90% 以上的机械强度,为循环经济提供了可行方案33。

Voith HySTech 则开发了两种回收工艺:一是将缠绕过程中的边角料制成非织造布,再浸渍树脂压制成结构件;二是通过酸解法从复合材料中提取 60-80mm 长的碳纤维,重新制成单向带。这些技术不仅减少了废弃物,还降低了容器的整体成本。










5.2 智能监测系统:全生命周期的性能管理

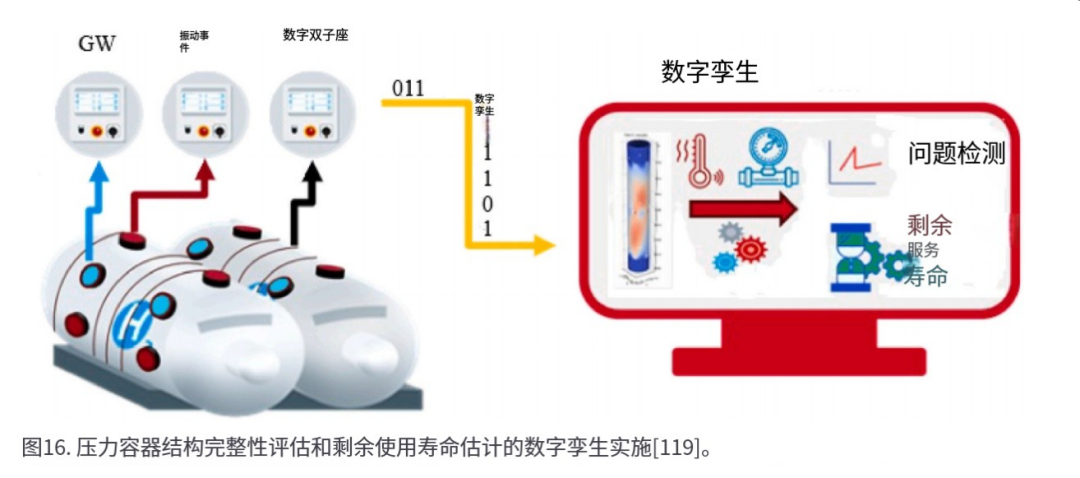

智能传感器的集成使 Type IV COPVs 具备了实时监测能力。Com&Sens 公司开发的光纤布拉格光栅(FBG)传感器,可嵌入容器壁监测应变与温度变化,通过数字孪生技术构建每个容器的 "健康档案",实现从生产到退役的全生命周期管理35。

更先进的多传感器融合技术也在发展。Christos Karapanagiotis 将分布式光纤传感器(DFOS)、导波(GW)和声发射(AE)技术结合,通过 AI 算法分析多源数据,实现了早期损伤识别与剩余寿命预测,使预测性维护成为可能36。









5.3 材料创新:性能边界的持续突破

材料创新始终是 Type IV COPVs 发展的核心驱动力。在阻燃领域,添加硼 carbide 纳米颗粒的环氧树脂复合材料,热释放速率降低 67%,且形成的玻璃态保护层能有效保护碳纤维;在界面优化方面,聚多巴胺涂层的纳米氧化铜(nCuO)可使复合材料的断裂韧性提升 3 倍,尤其在液氢等低温环境中表现优异32。

天然纤维的应用也在探索中。玄武岩纤维、亚麻纤维等不仅环保,还能降低对碳纤维的依赖,在 350bar 等中压场景中,玄武岩 / 碳纤维混合容器的性能与全碳纤维容器接近,但成本降低 20%-30%。







06

六、结语






Type IV 复合缠绕压力容器的发展历程,是材料科学、制造工程与安全技术协同进步的缩影。从 NASA 的消防装备到今天的氢能汽车,从单一功能到智能集成,Type IV COPVs 正以其独特的优势推动着高压储能技术的革命。

未来,随着回收体系的完善、智能监测的普及和材料性能的突破,Type IV COPVs 将在氢能社会、太空探索等领域发挥更关键的作用。正如综述所强调的,这一技术的持续创新不仅需要实验室的突破,还需要标准体系的完善与产业生态的协同,才能真正实现从 "实验室" 到 "生产线" 再到 "应用场" 的跨越,为人类的可持续发展提供强大的技术支撑








来源:气瓶设计的小工程师
