VOF|01基础设置

导读：介绍VOF模型及基础设置。

VOF模型是一种应用于固定欧拉网格的表面捕获技术，用于两种或更多的不混相流体，进行流体界面重构。

• VOF模型可与Fluent软件中的瞬态和稳态求解器一起使用。

• 在VOF模型中，流体共享一组动量方程，从而产生在相之间共享的速度场。根据求解VOF方程得到的体积分数的局部值，为计算域内的每个控制体积分配适当的属性和变量

• VOF模型适用于完全分离的相，例如碗中的油和水，混合槽中的液体表面演变，明渠流动，排水系统等

• VOF多相模型具有广泛的应用，包括分层流动，自由表面流动，填充，晃动，液体中大气泡运动，溃坝后液体运动，射流破裂（表面张力）的预测，以及任何液气界面的稳定或瞬时捕获的模拟。

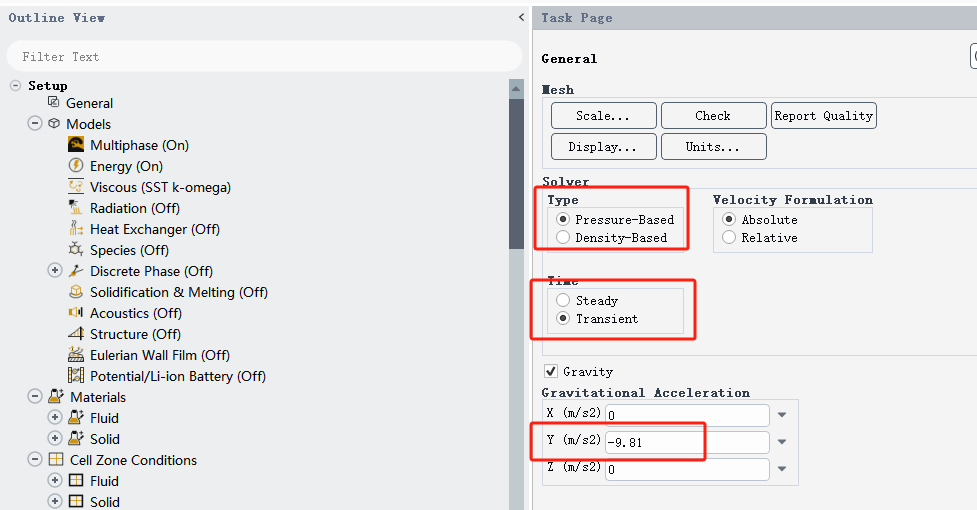

• VOF只适用于压力基求解器
• 可以采用稳态求解，但是其应用有限制，比方混合搅拌，其流体界面随时间变化很小
• 涉及多相时，需要开启重力，并确保密度大的一相位于底部，否则会计算出非物理结果。

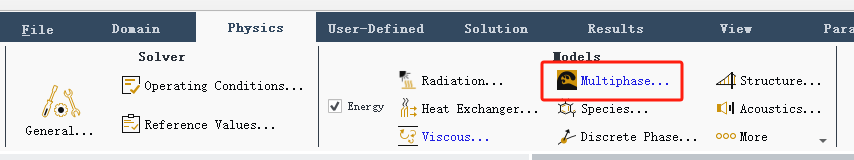

• 激活VOF模型

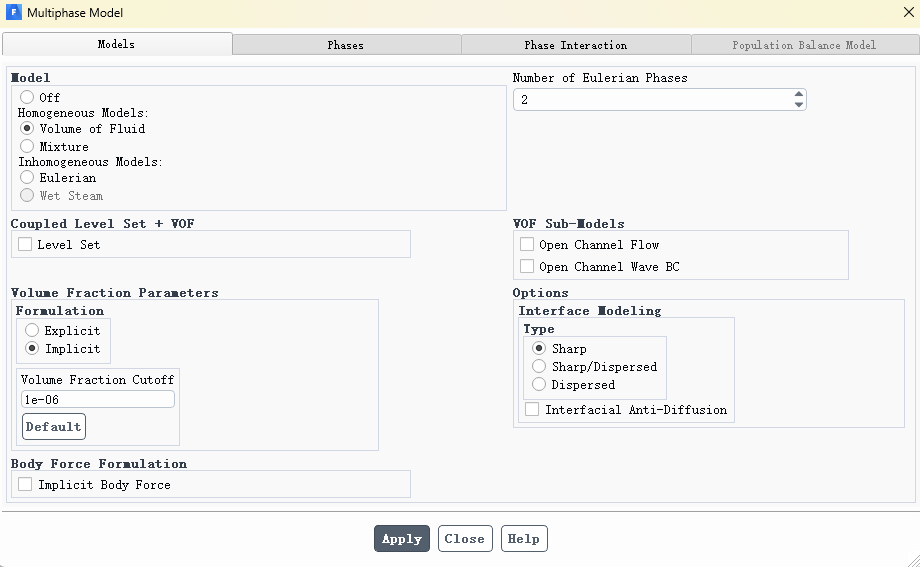

• 激活后，需要确定Volume Fraction Formulation、Body Force Formulation等

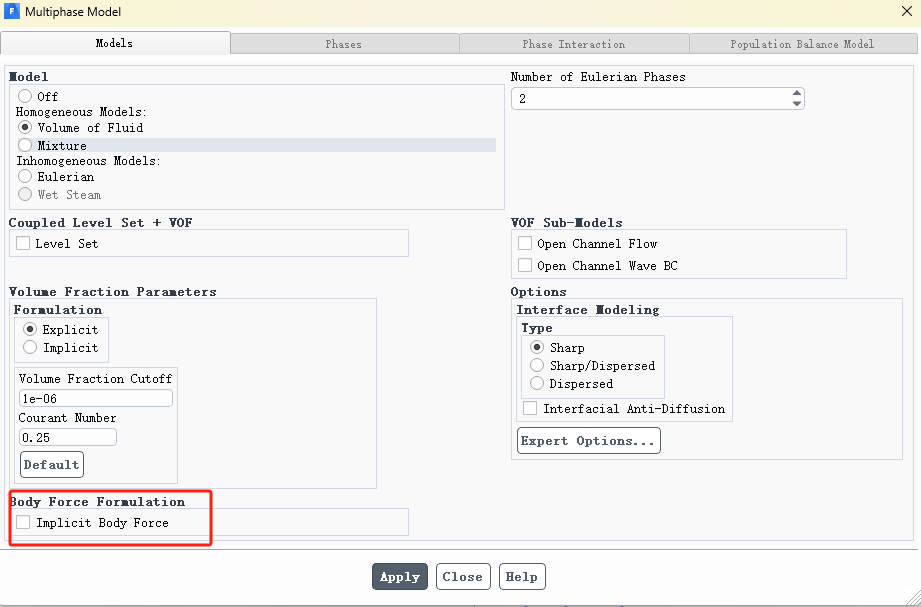

• Implicit Body Force选项用于重力驱动的旋转流等体积力较大的流动，提高解的稳定性及鲁棒性。

• 该选项可用于隐式和显式配方。启用此选项允许软件以隐式方式求解体积力。

-在重力驱动流的大气泡或涉及旋转部件（如泵和活塞系统）的情况下，它是有用的。这一特点也适用于电动机轴冷却。

此功能不会改变解决方案，但会使其更加稳定和健壮。

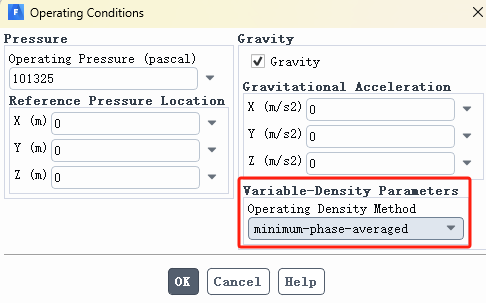

• 参考密度：只有当重力激活时才有这个选项
• Minimum-phase-averaged：适用于大部分情况，操作自动根据每一相最小平均密度计算，对于可压缩流动，操作密度应当设置为0
• Primary-phase-averaged：首相的平均密度作为操作密度
• Primary mixture-averaged：整个计算区域混合相的密度作为操作密度
• User-input

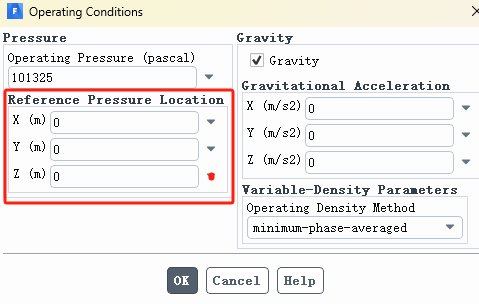

• 参考压力位置：用于修正表压

• 如果存在与压力相关的边界，则不使用参考压力位置面板条目。

• 这个位置应该在一个总是包含密度最小的相的区域。

• 对于没有压力相关边界的情况（没有压力入口，压力出口，…），参考压力的位置可以移动到一个将导致压力更少舍入的位置：
