正态分布的这些特点,你都知道吗?

3月前浏览72


      正态分布,这个看似高冷的数学概念,其实早已融入我们技术工作的日常:从API响应时间分析到系统负载预测,从测试结果解读到算法性能优化,它的身影无处不在。今天,就让我们一起深入探索正态分布的核心特点及其在技术领域的关键应用。


一、正态分布的主要特定

      正态分布曲线显示为典型的钟形曲线,这一形状类似于寺庙中的大钟,因此也常被称为钟形曲线。它有四个关键的参数:均值、方差、偏度以及峰度。理解这四个参数,有助于我们理解正态分布曲线。

1、均值

      均值均值描述了分布的中心位置,即钟形曲线的对称轴所在的位置。在标准正态分布中,均值为0。由于正态分布是对称的,因此数据集的平均值 (Mean)、中位数 (Median) 和 众数 (Mode) 三者完全重合于分布中心点,这简化了数据中心的定位和理解。

2、方差

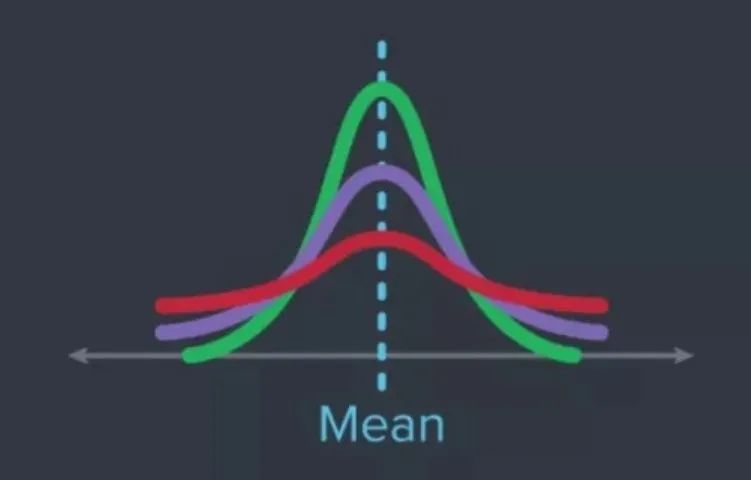

      方差决定了正态分布曲线的形态,它精确量化了数据点偏离均值的平均距离。方差越大,曲线越“矮胖”,数据越分散;方差越小,曲线越“瘦高”,数据越集中。固定平均值不变,改变方差的值,则曲线的位置不变,但随着方差的减小,曲线变得陡峭,如下图所示。这是为什么呢?

      这是由于正态分布的概率密度函数决定的。正态分布的概率密度函数如下,从表达式中我们可以看出,当方差越小时,曲线的峰值越大,因此曲线也就越陡峭。

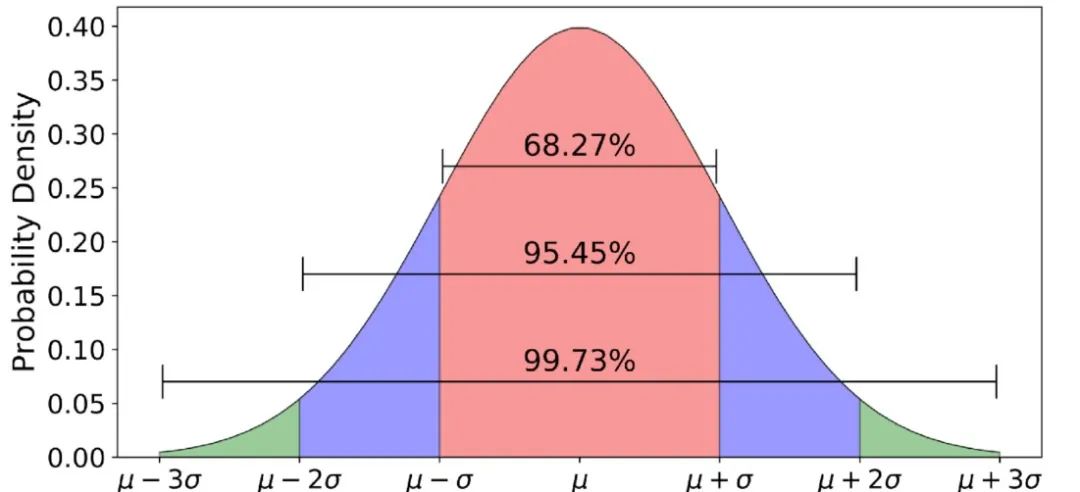

      在一组符合正态分布的数据中,约 68% 的数据落在(μ-σ, μ+σ )区间内,约 95% 的数据落在(μ-2σ, μ+2σ )区间内,约 99.7% 的数据落在 (μ-3σ, μ+3σ )区间内。



 3、  偏度

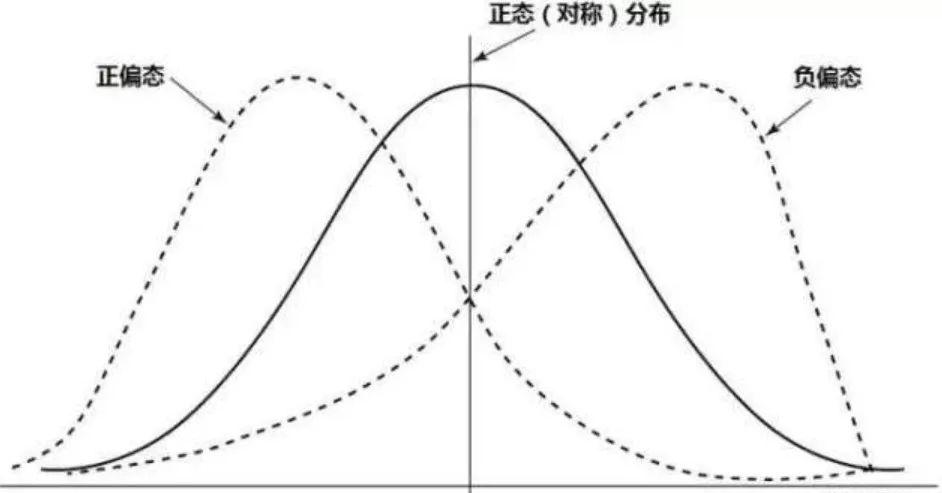

      偏度,也称偏度系数,是用来衡量统计数据分布的偏斜方向和程度的指标,描述了概率分布密度曲线相对于平均值的不对称性。偏度定义为:



      当偏度=0时,表示数据分布完全对称,左右尾部长度相等,例如正态分布的偏度即为0。当偏度>0,称分布为正偏,较多的数据值偏离了平均值向左侧集中;当偏度<0时,称分布为负偏,较多的数据值偏离了平均值向右侧集中。若显著异于0,则说明分布与正态有较大的偏离。

4、峰度

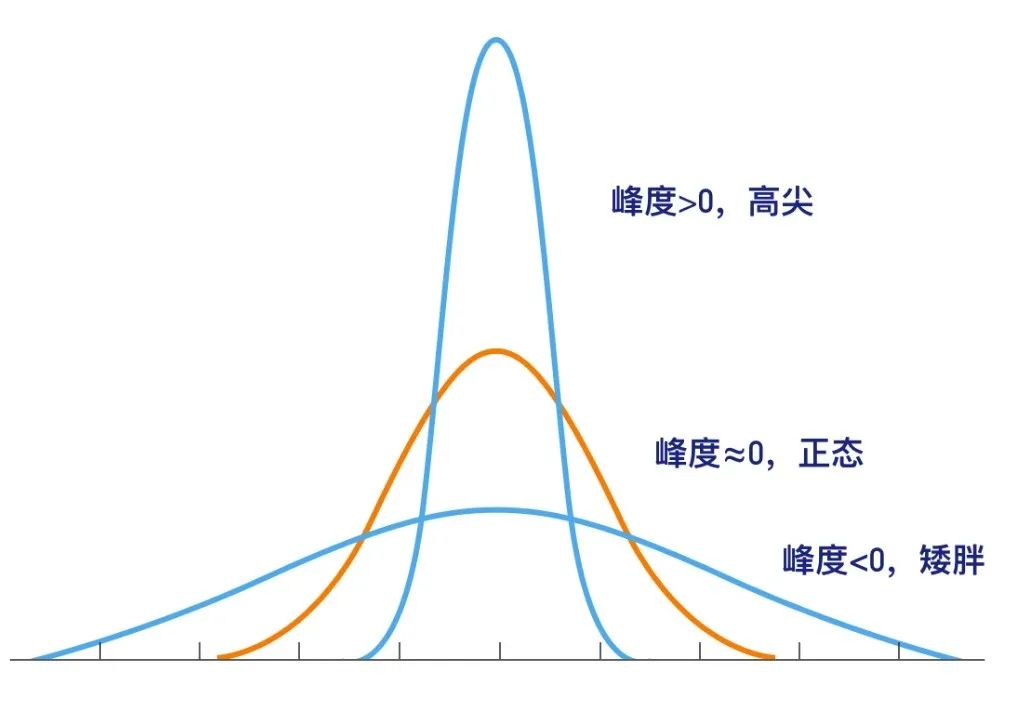

      峰度是描述数据分布形态陡缓程度的统计量,峰度越大,数据分布越陡峭,尾部越厚;峰度越小,数据分布越平滑。峰度的计算公式为:

      正态分布的峰度为3,很多情况下,为方便计算,一般将正态分布的峰度值减去3,这样使得其峰度变为0,更方便进行比较。当数据的峰度为0时,表示数据分布的陡缓程度与正态分布相同;峰度大于0,表示数据分布比正态分布更陡峭,而峰度小于0,表示数据分布比正态分布更平坦;峰度的绝对值越大,表示数据分布形态与正态分布的差异越大。

二、关键应用场景

    正态分布具有很多典型的应用场景,举例如下:

1. 性能监控与容量规划

      应用点:分析系统响应时间、服务器CPU 使用率、网络延迟等指标。

      实例:API 响应时间通常服从正态分布。监控其 $\mu$ 和 $\sigma$$\mu$ 持续升高:可能预示性能瓶颈。$\sigma$ 异常增大:表明系统稳定性下降,响应时间波动剧烈。基于$(\mu + 3\sigma)$ 设置报警阈值(覆盖约 99.7% 的请求),可有效捕捉异常慢请求,提前预警。

2. 质量控制与测试

      应用点:制造过程中的零件尺寸测量、软件测试中的缺陷发现率分析。

      实例:在硬件生产中,零件关键尺寸(如孔径)通常呈正态分布。通过监控$\mu$ 是否接近设计目标值,以及 $\sigma$ 是否足够小(符合公差要求 $(\mu \pm 3\sigma)$ 在公差带内),确保产品质量稳定。

3. 算法优化与机器学习

      应用点:评估算法效果差异、模型误差分析、特征工程。

      实例:在A/B 测试中比较新旧算法效果(如点击率 CTR)。中心极限定理保证,即使单个用户的点击行为是二项分布,大量用户的平均 CTR 差异近似正态分布。基于此进行假设检验(如 检验),可科学判断新算法是否显著优于旧算法。

4. 风险管理与预测

      应用点:金融模型预测、系统故障率预估。

      实例:量化金融中常用正态分布建模资产收益率(简化模型)。计算投资组合的在险价值(VaR) 时,常假设收益率服从正态分布,估算在给定置信水平(如 95%,对应 $\mu - 1.65\sigma$ )下的最大可能损失。

三、正态分布的局限

      虽然强大,正态分布并非万 能钥匙存在的主要局限性如下:

      1肥尾现象 (Fat Tails):金融市场极端事件(如暴跌)的发生频率远高于正态分布的预测(黑天鹅事件)。

      2数据偏斜 (Skewness):用户收入分布、网络流量高峰往往呈现右偏(长尾),均值大于中位数。

      3多峰分布 (Multimodal)融合不同用户群体的数据(如成人与儿童的身高)可能呈现双峰或多峰。

        面对复杂数据,需灵活选用其他分布(如对数正态分布、泊松分布、t 分布)或结合领域知识进行转换分析。正态分布的魅力,在于它用简洁的数学语言揭示了纷繁数据背后的稳定结构。理解其对称之美、标准差之妙及中心极限定理之伟力,我们便能更敏锐地洞察系统性能、更科学地验证技术方案、更精准地评估风险与收益。在技术的世界里,正态分布不仅是一个统计模型,更是一把开启量化认知的钥匙。善用其力,让数据真正服务于我们的创造与决策
