Gnd孔对串扰的影响

在数字信号设计中，有一些信号过孔几种区域，那么这些孔之间的串扰多有大呢，附近的Gnd过孔对这种串扰有多少改善作用呢？

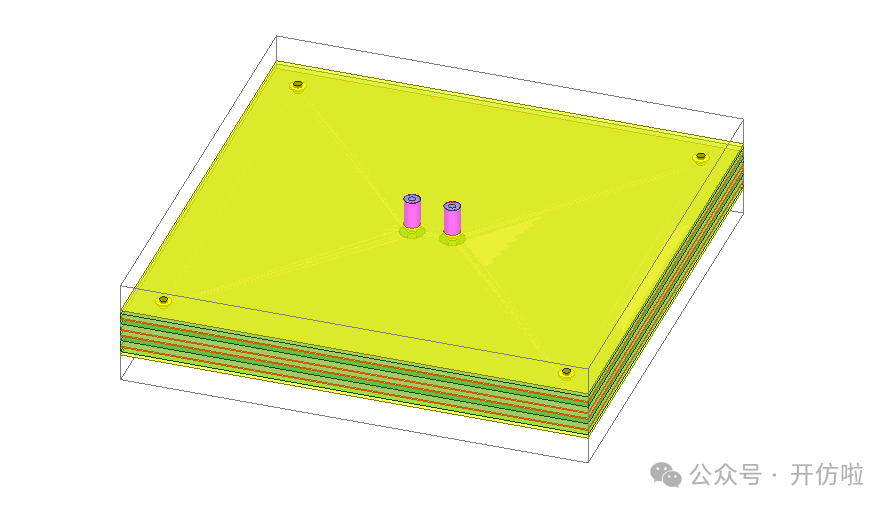

我们用如下模型来验证一下：

模型大概为400mil x 400mil，中间两个为信号过孔，孔间距为40mil，此时两个信号孔周围没有gnd过孔，我们来看一下此时两个过孔的近端串扰和远端串扰是多少。

首先看一下，当参考层完整时的信号S参数和信号波形：

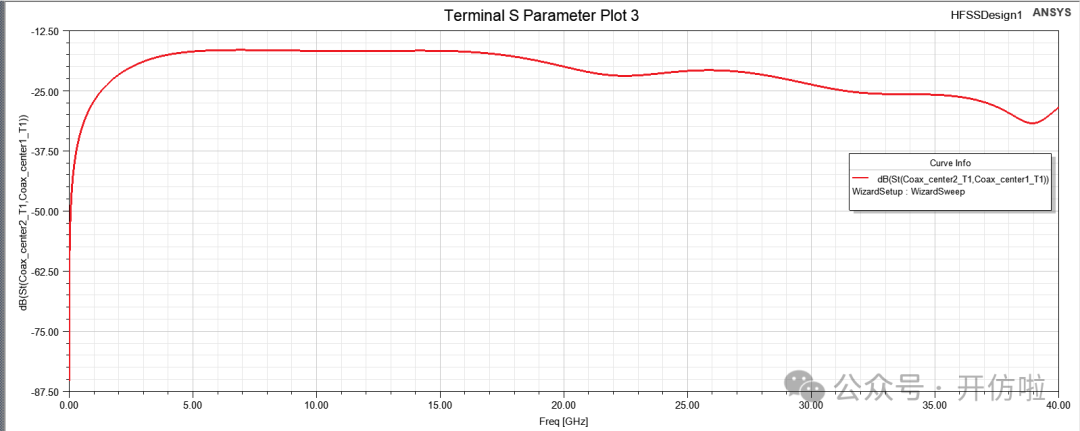

近端串扰

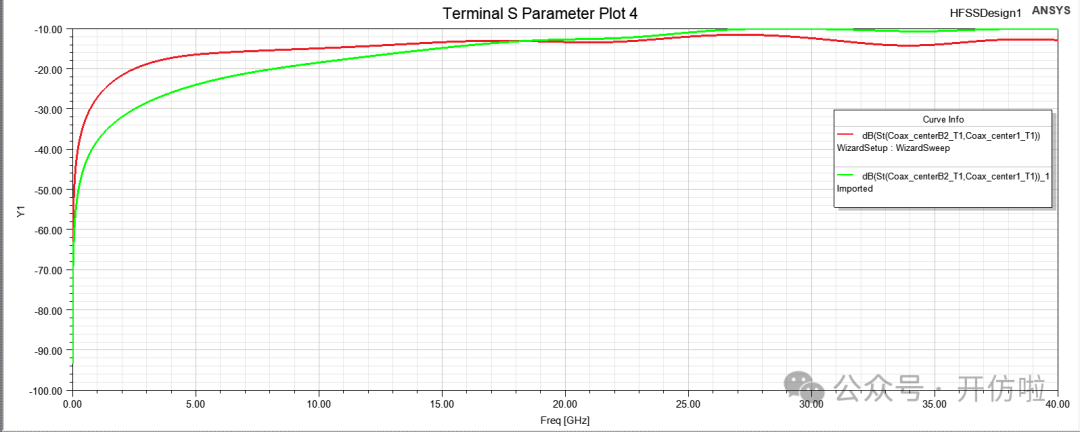

远端串扰

可以看到串扰是比较大的；

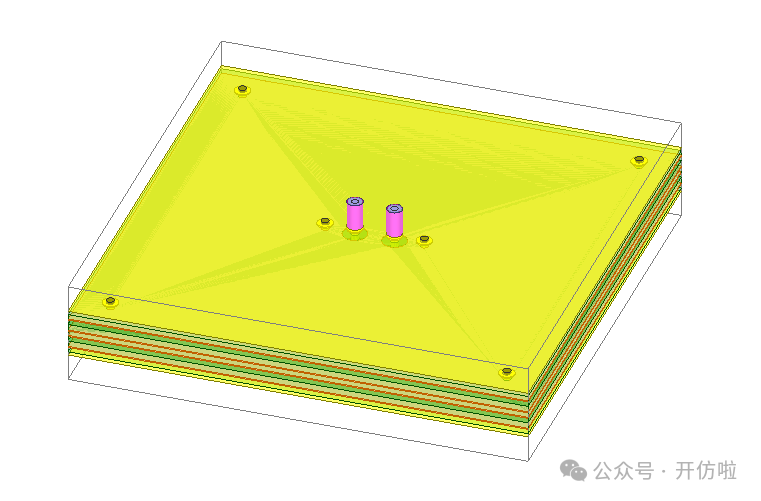

下面在两个过孔外侧附近各加一个gnd孔，如下图：

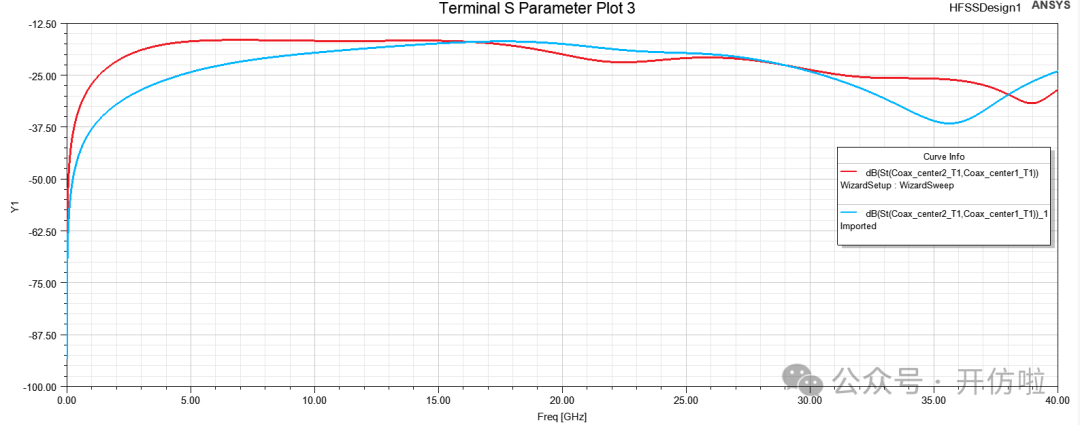

我们直接对比gnd孔对信号孔之间的串扰的影响，如下图：

近端串扰

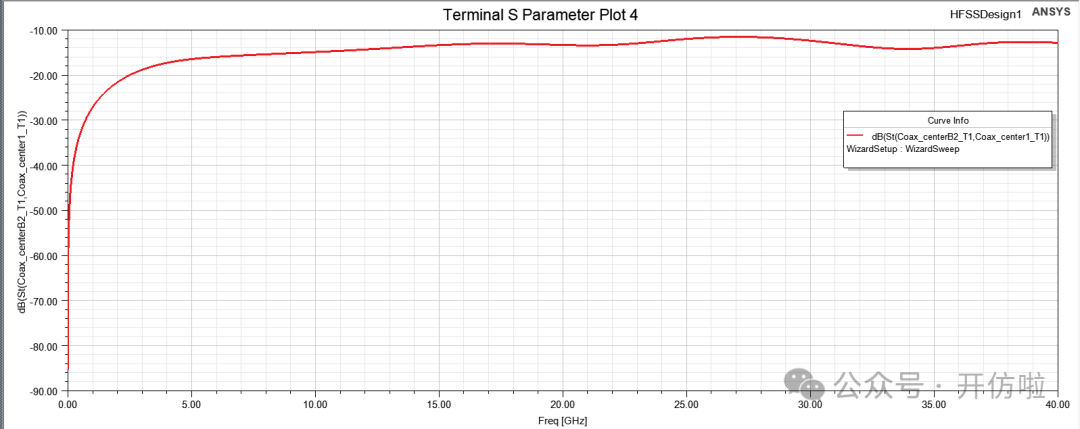

远端串扰

可以看到当前的gnd孔处理，在10GHz以内都是有着较为明显的改善的，而对于更高频率则还不够；

影响串扰的因素很多，本文为大家提供了一种减小孔间串扰的思路，大家可以通过仿真验证。
