动力电池 Pack 中的排线知识科普！

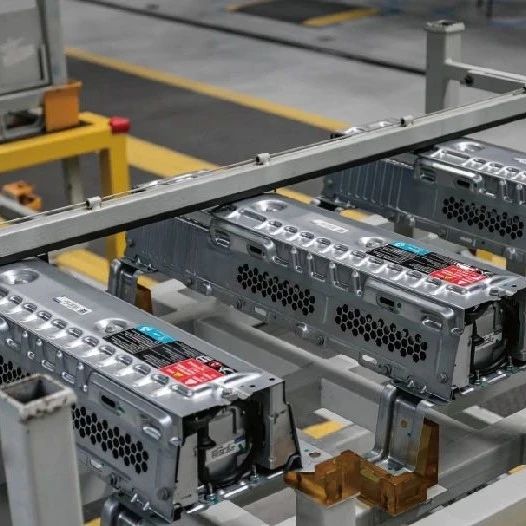

锂电那些事今日第三条2025年07月19日 星期六排线的双重身份工艺原理：像卷毛巾还是叠纸牌？ 1. 高压排线：能量流动的「主动脉」 核心功能：连接电池模组与电机、充电桩等高压部件，传输数百伏高压电（如特斯拉 Model 3 电池包电压 350V，峰值电流超 400A）。 技术特点： 导体材料：首选高纯度铜（导电率＞99.97%），部分场景用铝排减重（密度仅为铜的 1/3，但导电率低 30%）； 截面积计算：按电流密度 6-8A/mm² 设计（如 400A 电流需 50mm² 铜缆），过细会导致温升超 50℃，过粗则增加重量（每米 50mm² 铜缆重 0.5kg）。 2. 低压排线：数据传递的「神经网络」 核心功能：传输 BMS（电池管理系统）的电压、温度采集信号（精度 ±1mV），以及控制指令（如继电器通断信号）。 技术特点： 多芯屏蔽电缆：每根线缆承载 1-4 路信号，外层包裹铝箔 + 编织网屏蔽层（屏蔽效率＞90%），抵御电机、充电桩的电磁干扰（EMI）； 差分信号传输：如 CAN 总线采用双绞线（绞距 5-10mm），抑制共模干扰，确保数据传输延迟＜10μs。 排线的「三层架构」 1. 导体层：导电性能的核心 材料选择： 铜排：适用于固定连接（如模组间并联），表面镀锡（厚度 5-10μm）防氧化，接触电阻＜100μΩ； 电缆：适用于动态连接（如电池包与电机），采用多股软铜丝（单丝直径＜0.1mm），弯曲半径＞5 倍线缆直径，避免金属疲劳断裂。 2. 绝缘层：安全防护的屏障 材料要求： 高压绝缘：采用交联聚乙烯（XLPE，耐温 150℃）或硅橡胶（耐温 200℃），绝缘电阻＞100MΩ・km，击穿电压＞15kV/mm； 低压绝缘：使用聚氯乙烯（PVC）或 TPE 材料，耐温 85℃，同时具备阻燃（UL94 V-0 级）和耐油性能（防电解液腐蚀）。 3. 防护层：复杂环境的铠甲 物理防护： 波纹管：采用 PA66 尼龙材质（耐温 - 40℃~150℃），抗压强度＞50N/mm，保护排线免受石子撞击（如底盘电池包排线）； 热缩管：收缩比 2:1，密封接线端子，防水等级达 IP67（浸泡 1 米深水中 30 分钟不进水）。 排线设计的「五大黄金法则」 1. 导电性能优先原则 温升控制： 排线温升需＜50K（环境温度 25℃时，表面温度＜75℃），超过 80℃会加速绝缘层老化（寿命缩短 50%）。通过增大截面积或并联排线降低电阻（如蔚来 ET7 电池包采用双排线并联，电阻降低 40%）。 2. 抗干扰设计三要素 屏蔽：低压排线屏蔽层需两端接地（接地电阻＜1Ω），高频干扰（10MHz 以上）屏蔽效率提升至 95%； 距离：高压与低压排线间距＞50mm，交叉时垂直敷设，减少电场耦合干扰（如某车型因排线间距不足，导致 BMS 数据错误率上升 20%）； 滤波：在信号输入端加装共模电感（电感量 10-20μH），滤除 100kHz 以上的高频噪声。 3. 机械可靠性设计 抗震要求： 排线需通过 20g 加速度（5-2000Hz）振动测试，固定点间距＜300mm，采用卡扣 + 扎带双重固定（如特斯拉电池包排线固定点密度达 5 个 /m）； 耐温变：经历 - 40℃~85℃循环（1000 次）后，绝缘层裂纹发生率＜5%，导体伸长率＞20%。 4. 热管理协同设计 避热布局：排线远离热源（如接触器、快充接口），与发热部件间距＞20mm； 散热辅助：高压排线表面喷涂导热硅胶（热导率 1.5W/(m・K)），将热量传导至电池包壳体，降低导体温度 5-10℃。 5. 标准化与模块化 接口统一：采用标准化端子（如泰科的 HSD 高压连接器，插拔寿命＞500 次），支持 3 分钟快速更换； 模块化排线：宁德时代 CTP 技术将排线集成至模组框架，减少 90% 的零散接线，组装效率提升 40%。 常见问题与解决方案1. 温升过高：导电不良的警示 原因：端子压接不良（压接深度不足，接触电阻增大 30%）、排线截面积不足（电流密度超 10A/mm²）； 解决：采用超声波焊接替代压接，接触电阻降低至 50μΩ 以下，同时通过红外热成像仪（精度 ±2℃）实时监测排线温度。 2. 绝缘失效：安全事故的隐患 原因：绝缘层被电解液腐蚀（HF 气体导致老化加速）、机械磨损（波纹管破裂后进水）； 预防：选用耐酸碱的氟橡胶绝缘层（耐 HF 浓度＞50ppm），并在排线路径设置防磨衬套（如聚四氟乙烯材质）。 3. 信号干扰：数据错误的源头 现象：BMS 采集的电芯电压波动＞5mV，导致 SOC 估算误差超 5%； 对策：低压排线采用屏蔽层单端接地（高频干扰选末端接地，低频干扰选始端接地），并增加信号中继器（每 5 米设置 1 个，放大衰减信号）。 从高压电的稳定传输到信号的精准传递，动力电池 Pack 中的排线用看似简单的结构，承载着复杂的技术要求。它们是电池系统的「生命线」，其设计优劣直接影响电动车的续航安全、储能电站的可靠运行。随着 800V 高压平台、4680 大圆柱电池的普及，排线技术正从「幕后配角」走向「前沿战场」—— 更轻、更可靠、更智能，将是未来排线设计的核心方向。 锂电那些事免责声明 本公 众号部分内容来源于网络平台，小编整理，仅供学习与交流，非商业用途！对文中观点判断均保持中立，版权归原作者所有，如有报道错误或侵权，请尽快私信联系我们，我们会立即做出修正或删除处理。谢谢！ 来源：锂电那些事
