MIDAS GTS NX扫描技巧

在MIDAS GTS NX中建立三维曲线隧道时，我们通常采用扫描的方法建立，但是部分工程师扫描出的几何实体存在扭曲变形的情况，从而导致后续划分的网格也存在扭曲，网格质量不高的现象。

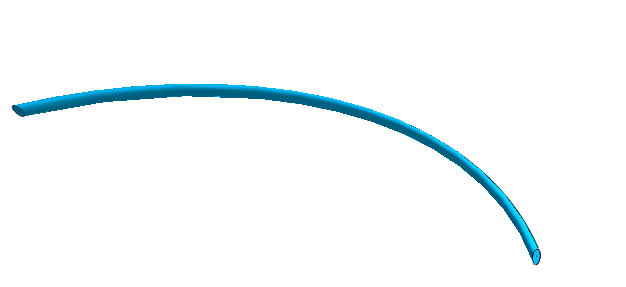

图1 扭曲的实体

那么怎么建立出质量较好的实体呢，需要注意以下的2点内容。

1 保证扫描目标对象垂直于扫描线起点。

若扫描目标对象不垂直于扫描线起点，就容易得到扭曲的实体。得到垂直于扫描线起点的目标平面，

可以通过偏移扫描线，连接偏移后的扫描线起点，将建立的圆沿着这个线旋转90度即可。

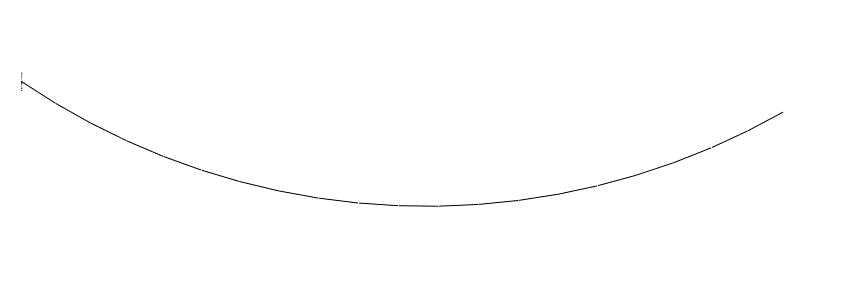

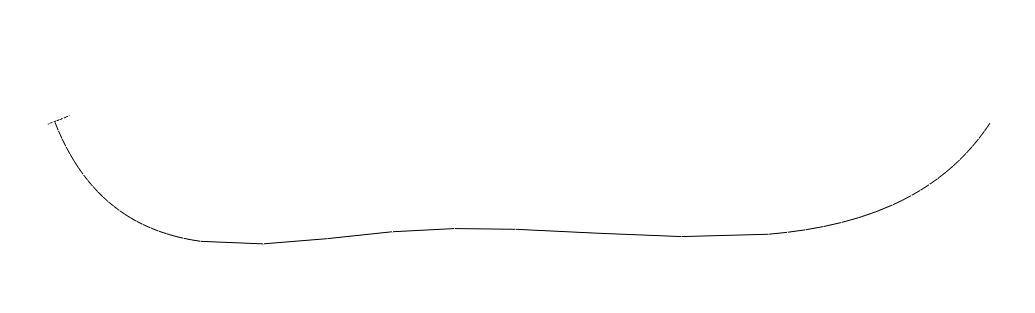

图2 导向线与目标对象

然后就正常通过扫描得到起点垂直于扫描线的实体。

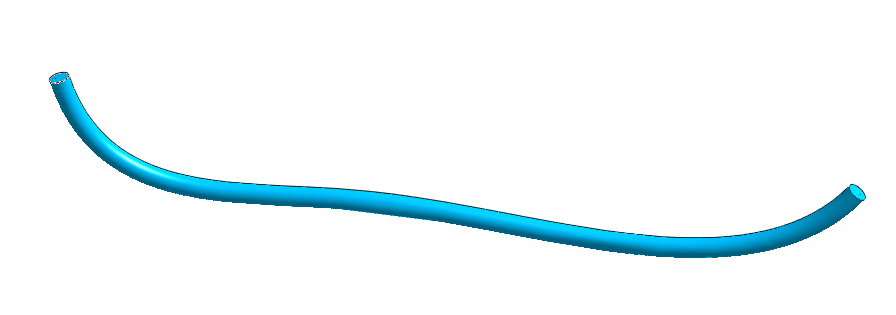

图3 扫描的实体

但是对于部分复杂的三维扫描线，想在其起点的垂直平面绘制图形是有一定困难的，需要自己定义工作平面或者坐标系，在这个工作平面上绘制出对应的目标对象，然后再进行扫描绘制。（这个操作比较麻烦，此处省略1000字）

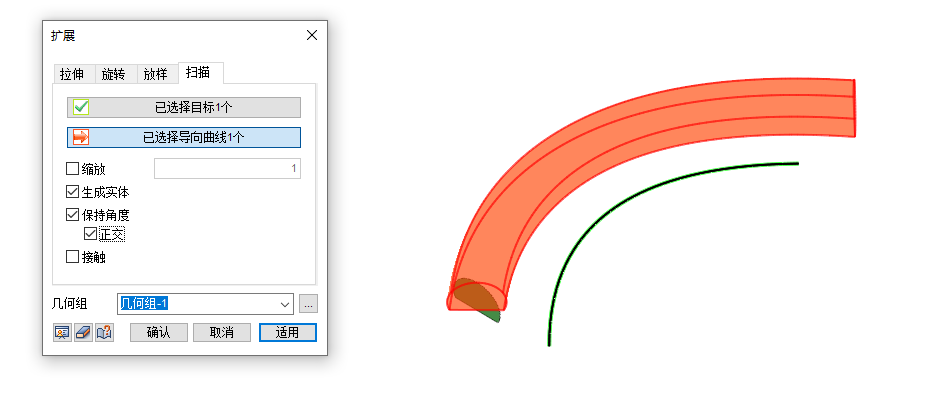

在即将发布的新版本GTS NX2025 （coming soon）中，扫描功能可以直接识别得到垂直于扫描线的实体，在选择目标和导向曲线后，勾选了正交以后就可以得到垂直于导向线的实体。

图4 新版本的扫描功能

2 导向线有变形时分成多段

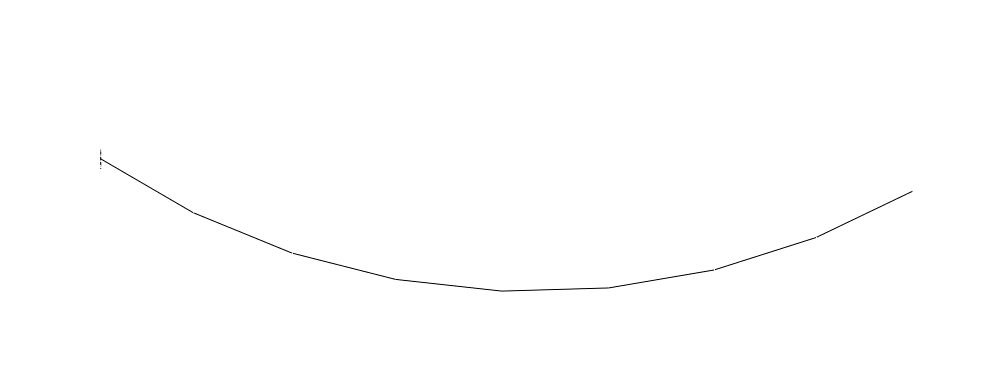

导向线一般由直线和曲线段组成，当曲线段的直径较大时，在GTS中显示时不够平滑，看起来像一个多段线，这样会导致扫描出的实体也有点变形。

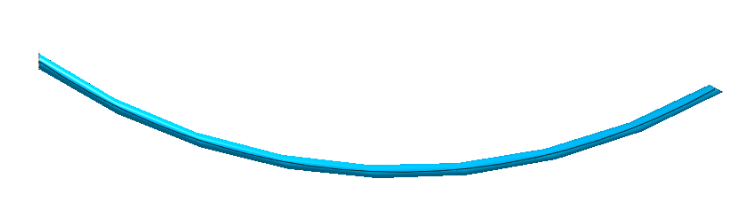

图5 直径较大的圆弧扫描

此时可以将这个曲线段分成多个曲线段，比如将上述曲线段均分成4段后，曲线就看起来比较平滑，扫描出的实体也会比较平滑。

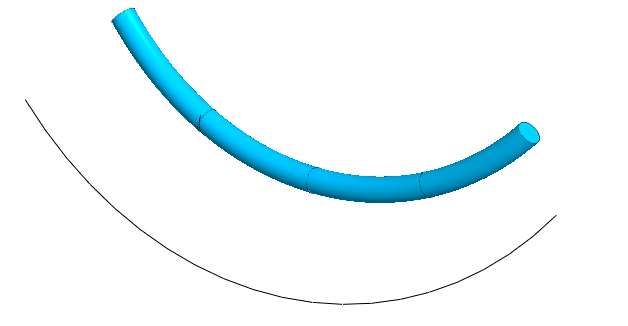

图6 分段后扫描

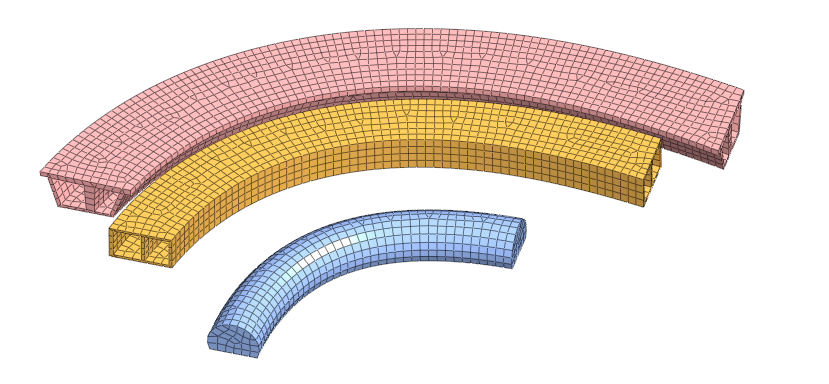

同样的方法，我们可以得到质量较好的桥梁上部实体，顶管曲线实体。

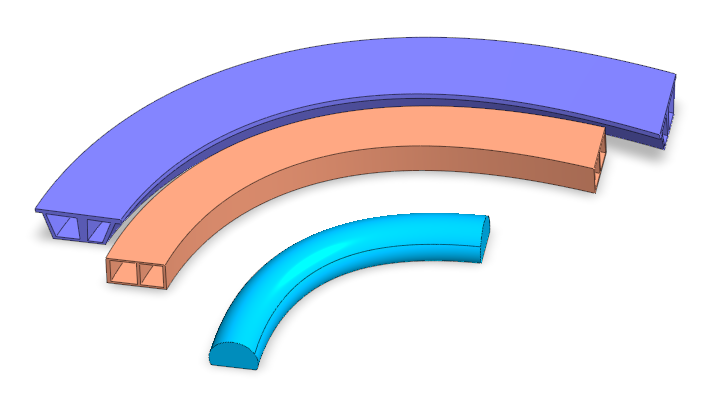

图7 桥梁-涵洞-隧道实体
