用CFD仿真模拟出沙漠天气

分享人：流体仿真工程师李工

（源文件后台私信）

沙尘天气分析模型建立

1.模型建立：首先进入DesignModeler模型，设置单位，并创建新的草图。

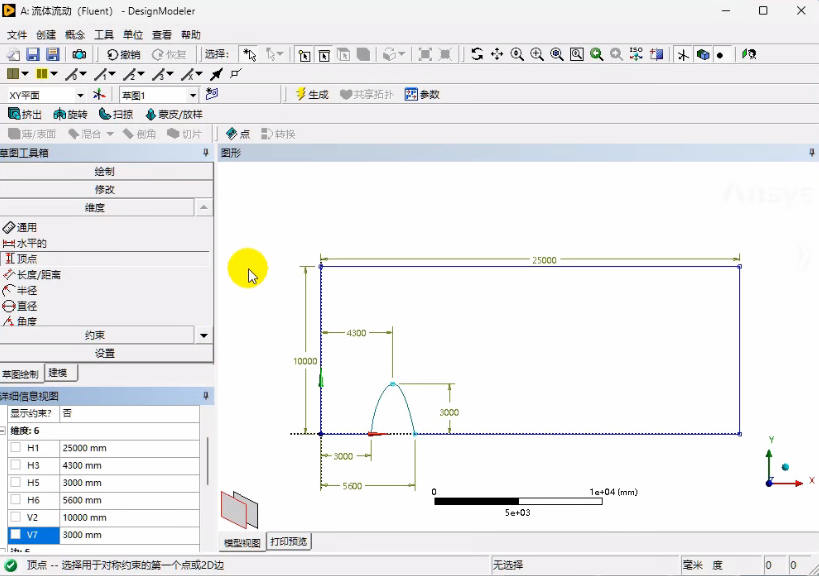

2.草图绘制：绘制矩形和小山坡，标注尺寸，单位为毫米。

3.模型创建：通过草图创建表面，并添加材料，生成模型。

网格生成与边界命名

1.网格生成：进入Matching网格应用程序，选择网格，更改单元尺寸为200毫米，选择方法为三角形。

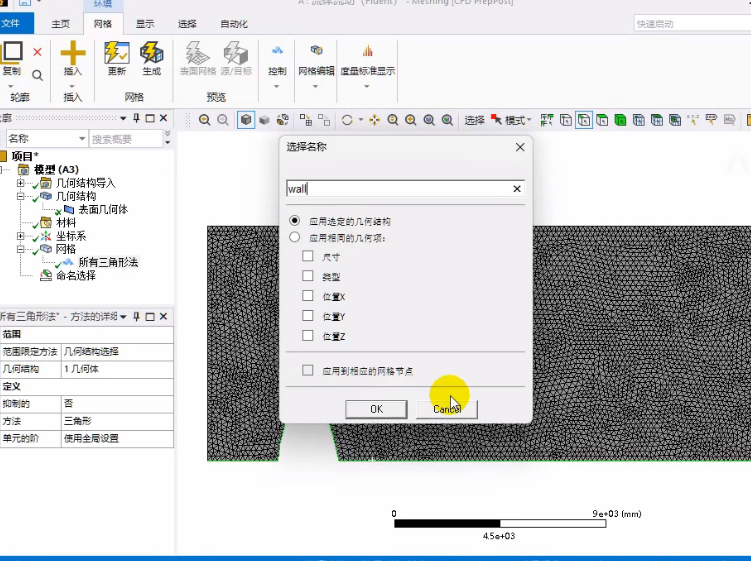

2.边界命名：对网格进行边界命名，入口命名为inlet，其余边界命名为wall。

流体求解器设置

1.求解器设置：选择双精度求解器，检查网格，设置求解类型为压力基隐式。瞬态求解器

2.重力设置：重力方向为-9.81。

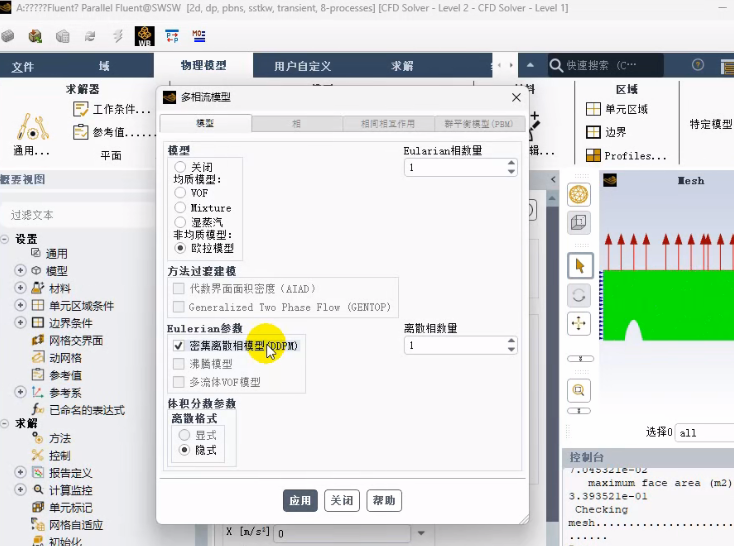

3.物理模型中设置多相流，模型选择：选择欧拉模型和密集离散项模型。

4.材料设置：空相材料为air，离散项材料为sandstone，设置颗粒特性。

喷射源设置

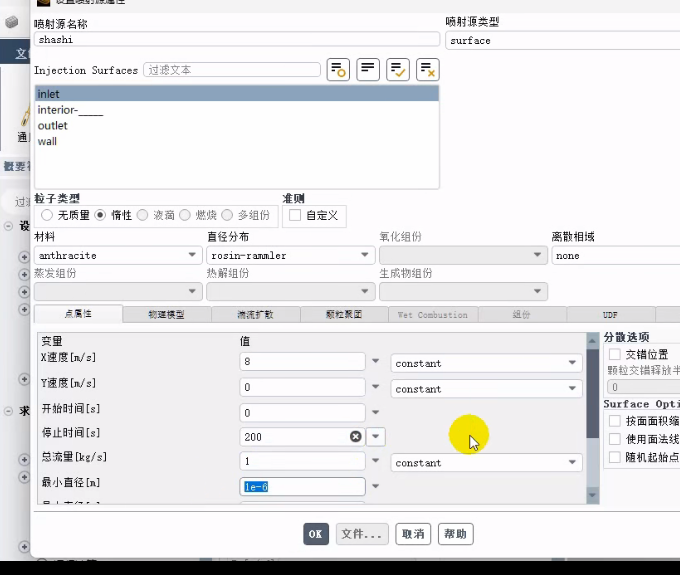

1.喷射源创建：在入口处创建面喷射源，设置喷射圆和入口直径。

2.颗粒参数设置：设置最小直径、最大直径和数量。

材料定义与边界条件设置

1.材料定义：定义sandstone材料的密度为1400。

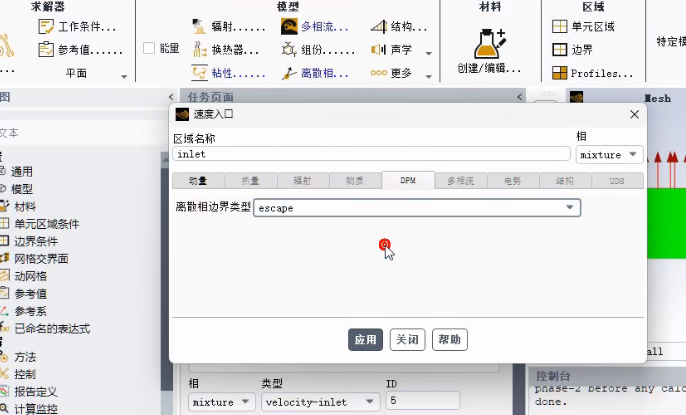

2.边界条件设置：入口边界条件为逃逸，

，动量的速度大小为8 出口outlet边界条件同样为逃逸。动量设置为0.5

流初始化与求解方案设置

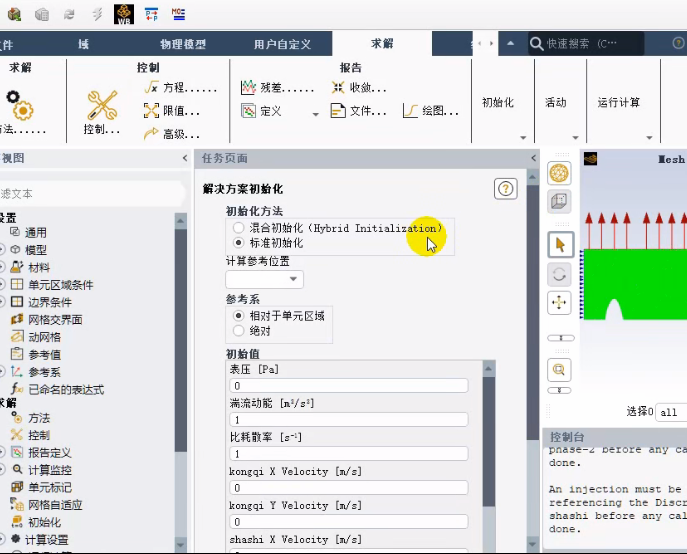

1.流初始化：选择初始化标准，设置计算参考值为入口。

2.求解方案设置：设置时间步长为0.01，最大迭代时间为5。观察对象为颗粒的轨迹

结果查看与分析

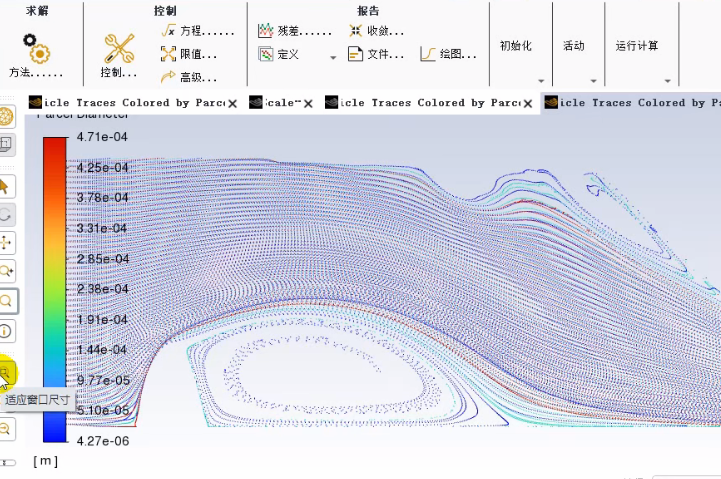

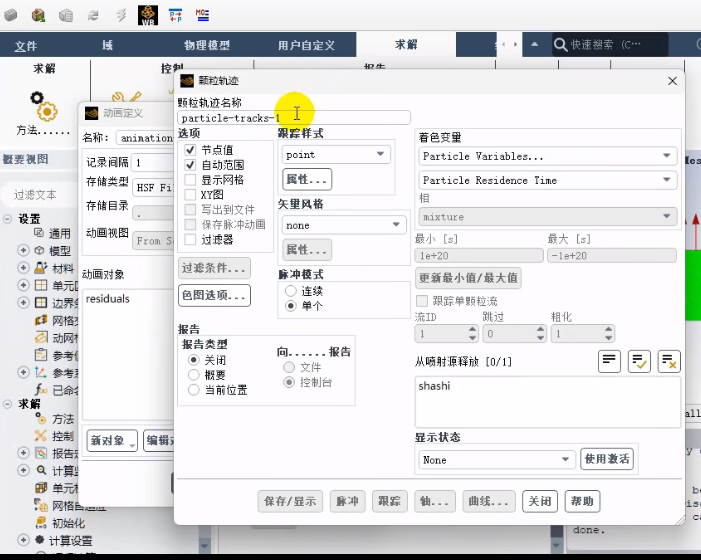

1.颗粒轨迹图：查看颗粒轨迹图，显示整个图形。

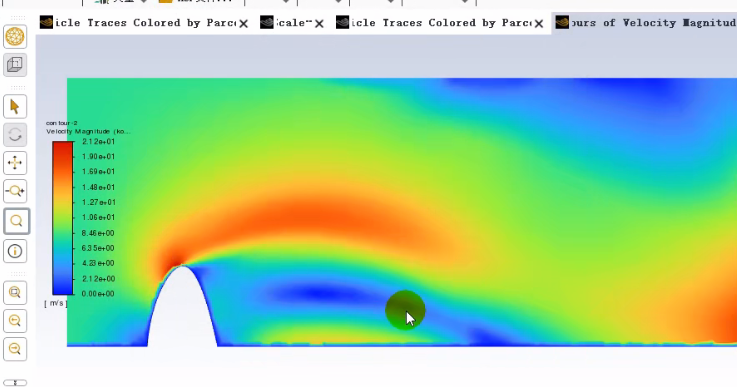

2.寝室云图：创建云图，显示速度云图。可以观察到高速运动的位置

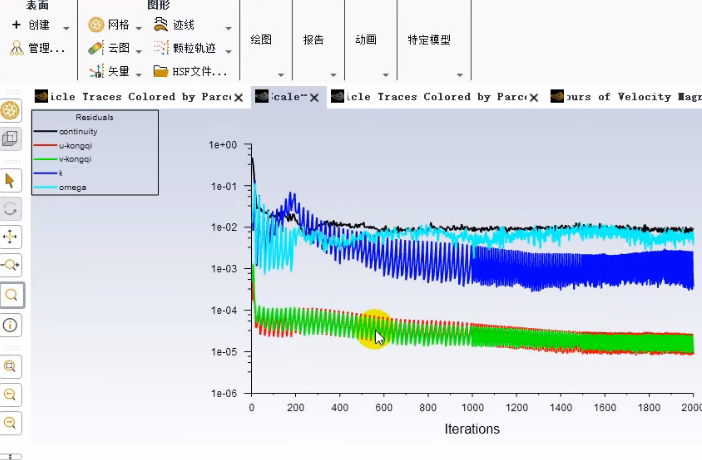

3.残差图：查看残差图
