AGC 启动前后链路工作机制详解

6小时前浏览1

一、AGC 的基本作用与启动逻辑

自动增益控制(AGC)是通信接收机中保障信号稳定接收的核心机制,其核心作用是通过动态调整链路增益,使进入 ADC(模数转换器)的信号始终处于其动态范围内 —— 既避免弱信号被噪声淹没,又防止强信号导致的失真。

接收机默认处于 "增益全开" 状态,这是为了最大化接收灵敏度(即对微弱信号的捕获能力)。此时,检波器会实时监测接收信号强度指示(RSSI),并与预设门限值进行比较:当 RSSI<门限值时,判定为弱信号场景,增益保持不变以确保信号被有效放大;当 RSSI>门限值时,表明出现强信号,AGC 立即启动调整。

二、AGC 启动后的增益调整流程

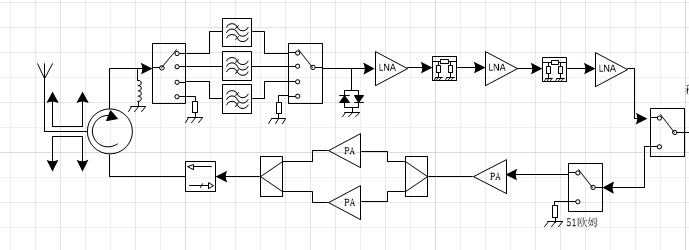

AGC 启动后需快速将信号强度压降至 ADC 动态范围内,常见的实现方式是通过数控衰减器调整衰减量。传统的闭环调整流程(检测 RSSI→调整衰减→再检测)因需要多次迭代,响应时间较长;实际应用中多采用 "一步到位" 的策略 —— 基于前期调试数据,建立 RSSI 与衰减量的直接对应关系。例如:

当 RSSI<1.0V 时,判定信号强度合适,增益保持不变;

当 RSSI=1.5V 时,直接配置 10dB 衰减;

当 RSSI=2.0V 时,直接配置 20dB 衰减。

这种策略通过减少调整次数,大幅缩短了响应时间,确保信号能快速进入稳定状态。

三、AGC 启动前后的信号与 ADC 状态

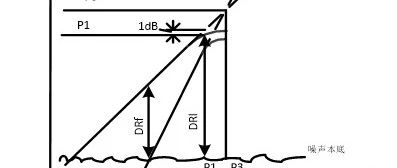

在 AGC 启动前(弱信号场景),接收机增益全开,微弱信号被充分放大,此时 ADC 采集的信号虽幅度小但处于线性范围,可直接用于后续解调;而当强信号触发 AGC 启动后,在增益调整过程中(即 AGC 未稳定前),信号幅度会因增益突变出现波动,导致 ADC 采集到的部分数据失真(表现为信号截顶或非线性畸变)。

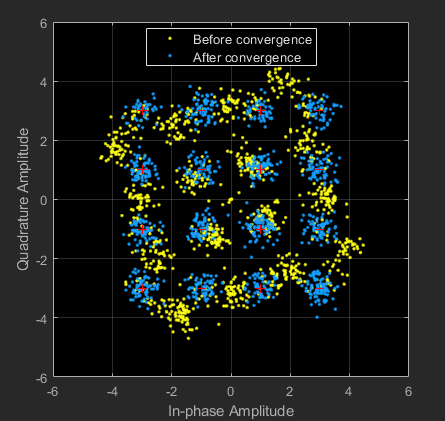

只有当 AGC 完成调整并稳定后,信号幅度才能稳定在 ADC 动态范围内,此时采集的数据才具备解调价值。因此,AGC 的响应时间(从启动到稳定的时长)是关键指标 —— 需严格控制在信号帧结构中的同步帧长度以内,否则会导致更多有效信号失真。

四、同步帧处理与解调流程适配

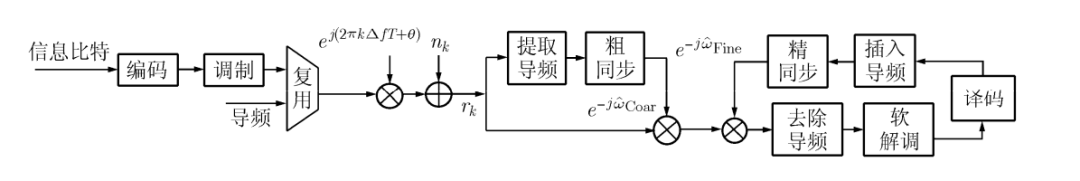

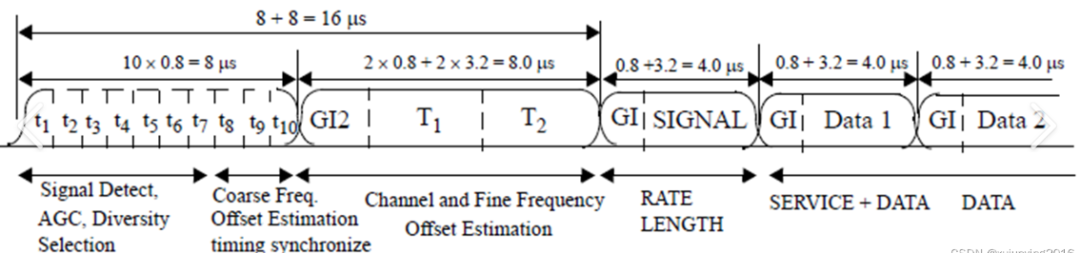

通信信号的帧结构通常为 "同步帧 + 数据帧 + 保护帧",其中同步帧的作用是帮助接收机识别信号起始并建立同步。由于 AGC 启动会导致部分同步帧失真,解调系统需针对性处理:

失真同步帧丢弃:通过检测信号幅度稳定性,筛选出不失真的同步帧片段;

粗同步:基于有效同步帧,纠正载波的大频率偏移(由收发端振荡器频率不匹配或热漂移导致,通常以 ppm 为单位),确保信号频率偏差处于后续处理可纠正范围;

精同步:在粗同步基础上,通过与本地预设同步序列的相关性运算,实现符号级别的时间与相位对齐,为数据解调提供精准参考;

数据译码:完成同步后,对数据帧进行解调、去交织、纠错译码等操作,最终提取信息比特。

五、关键指标与链路协同

AGC 响应时间与同步帧长度的匹配是链路设计核心:若响应时间过长,会导致同步帧有效片段不足,直接影响同步建立;反之,过短的响应时间虽能减少失真,但会增加硬件设计复杂度(如高速数控衰减器、高灵敏度检波器)。

此外,链路中导频信号的设计也与 AGC 协同工作 —— 导频通常插入同步帧与数据帧中,既为 AGC 提供信号强度参考,也辅助粗 / 精同步完成频率与相位校准,确保在 AGC 稳定后,解调系统能快速锁定有效信号。

总结

AGC 启动前后的链路工作围绕 "信号稳定性" 展开:启动前通过高增益捕获弱信号,启动后通过快速增益调整压制强信号失真,再配合同步机制筛选有效信号片段,最终实现数据的可靠解调。这一过程涉及硬件(AGC 电路、ADC)与算法(同步、译码)的深度协同,是通信系统抗干扰与高可靠性的重要保障。
