Fluent入门验证案例 | 非对称管道湍流分离仿真

1天前浏览4

本案例为入门案例,对非对称管道展开湍流分离的仿真。本案例利用Fluent中的湍流模型进行仿真计算。并对翼型壁面的压力系数进行监测,与文献的计算结果进行比较,实现对仿真计算准确性的验证。适合fluent初学者练手使用。

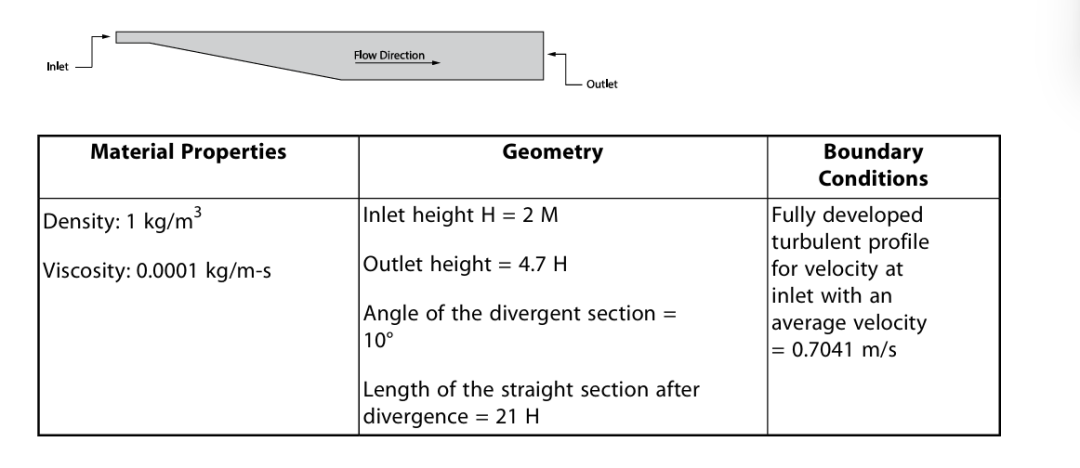

计算模型说明

1 workbench 设置

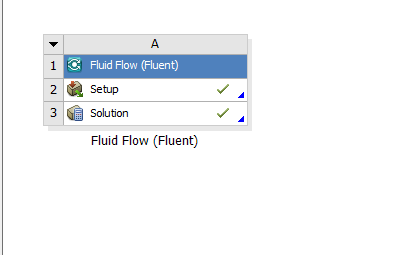

本案例具体设置如下图:

2 FLUENT 设置

2.1 General设置与网格导入

首先导入网格,然后勾选为稳态计算,并选择压力基求解器。并选择轴对称选项。

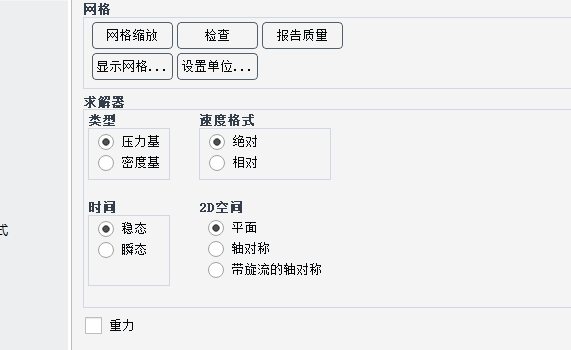

通用计算设置示意图

2.2 材料设置

依据相关文献中的数据,对材料进行设置,密度设置为1,粘度设置为0.0001,相关设置如下如所示:

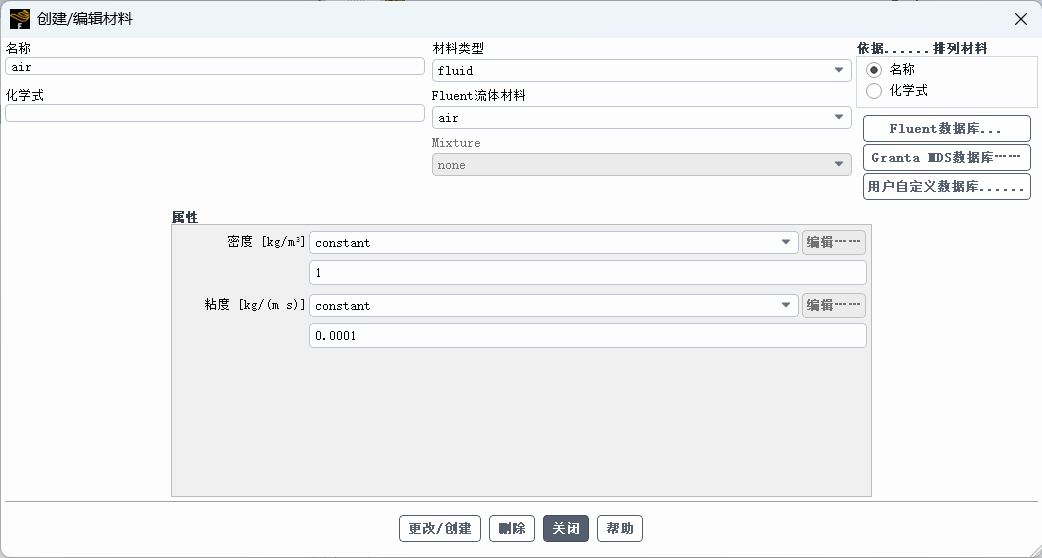

流体材料参数设置示意图

2.3 模型设置

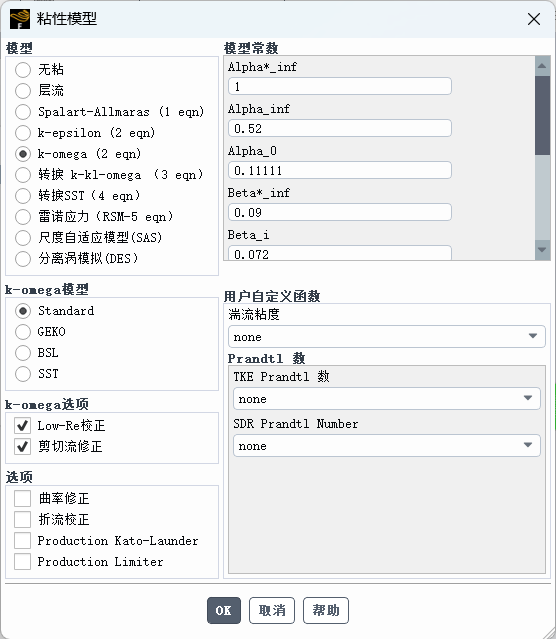

本案例所选用的模型为kw模型,相关设置如下图所示:

流场模型示意图

2.4 边界条件设置

对速度入口边界进行设置,采用COMPONENTS的方法,将prof文件导入,湍流设置为k and omega ,比耗散率设置为1。压力出口设置为0pa,具体设置如下图:

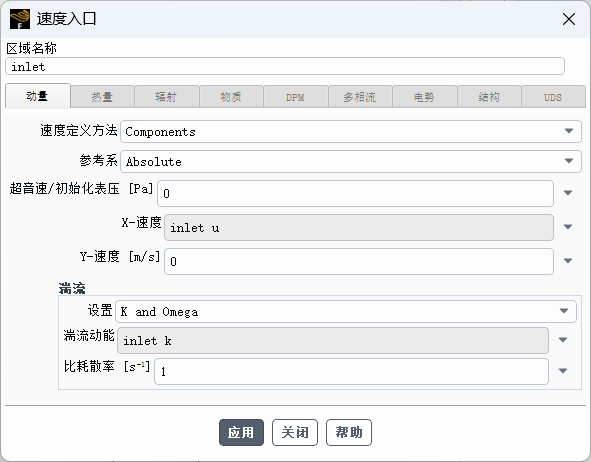

速度入口边界设置示意图

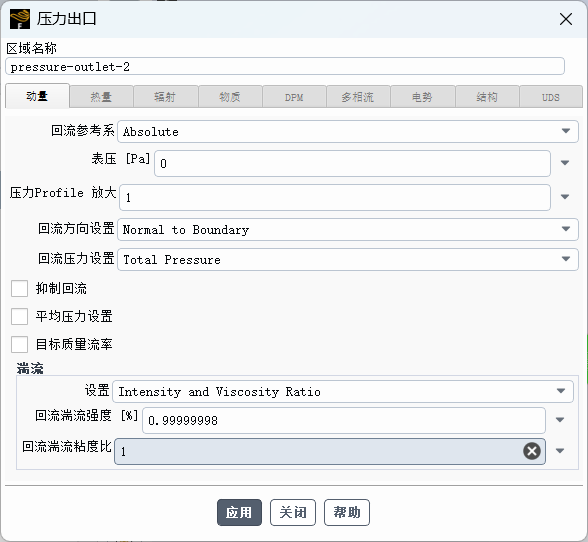

压力出口边界示意图

2.5 初始化设置

进行混合初始化设置,具体设置如下图:

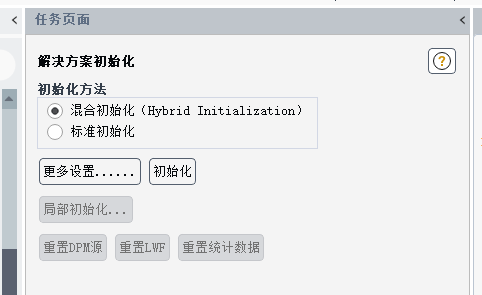

混合初始化设置示意图

2.6 计算设置

  此处进行的计算设置如下:

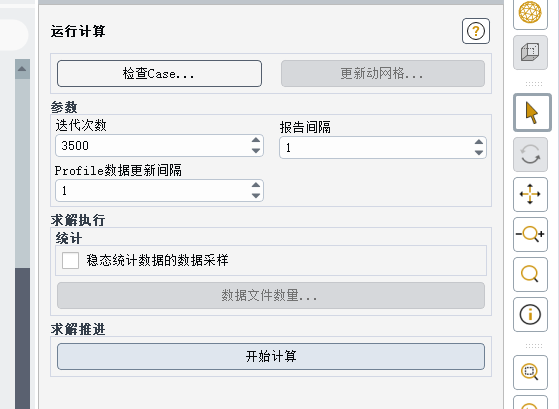

运行计算设置示意图

3 后处理结果

3.1 后处理结果

对非对称管道湍流分离的仿真计算结果进行可视化处理,其速度云图如下图所示:

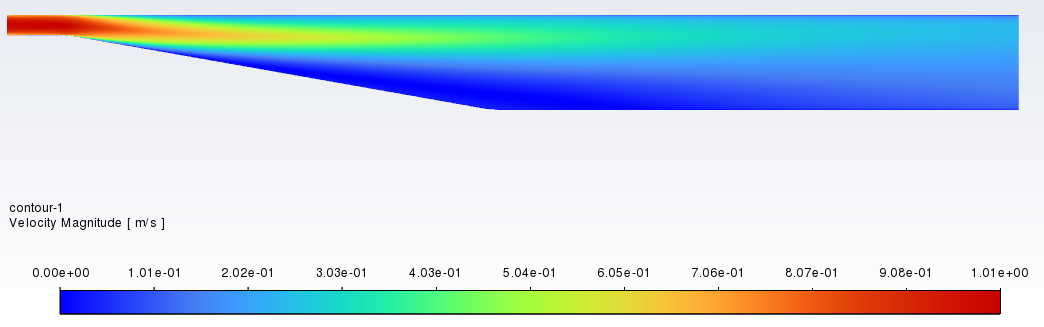

速度可视化云图



3.2 计算结果对比

对x=24.4m处的x方向速度分别情况进行计算,可以得到如下图所示的结果,由图可以发现,该结果与Fluent官方案例的结果一致:

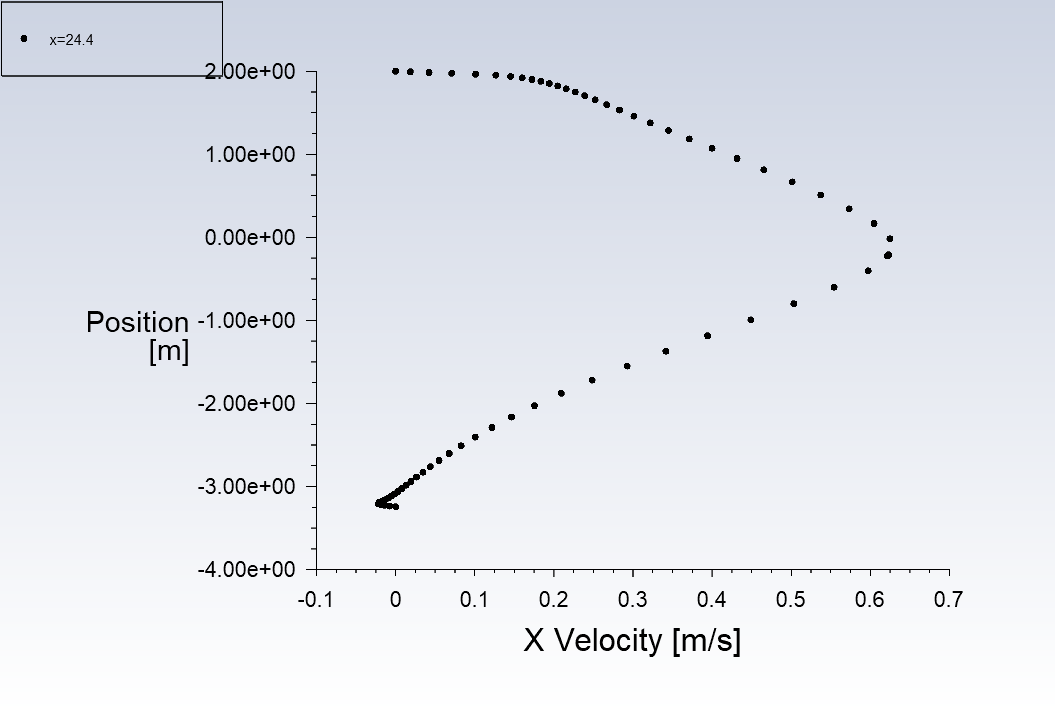

速度分布仿真结果

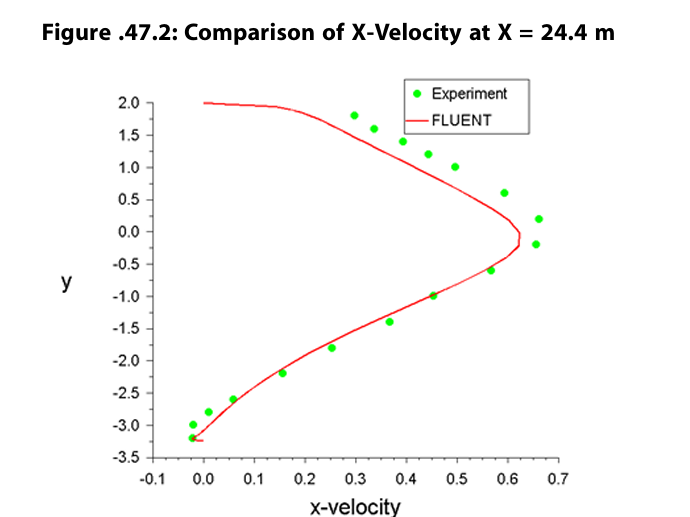

速度分布文献结果



来源:CFD仿真库
FluentWorkbench湍流通用材料管道
