了解如何对使用Internal Math模型定义的简单函数进行研究。

在本教程中，您将设置一个饮料罐试验设计，以查看设计变量如何影响响应。该饮料具有以下设计变量和输出响应：

Design variables：直径、高度

Output responses：材料成本、体积

一、执行研究设置

1.启动HyperStudy。

2.通过以下方式开始新研究：

o在菜单栏中，单击File>New。

o在功能区上，单击。

3.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。

4.转到Define Models步骤。

5.添加Internal Math模型。

a)单击Add Model。

b)在Add对话框中，选择Internal Math，然后单击OK。

6.转到Define Input Variables步骤。

7.创建两个输入变量。

a)单击Add input variables两次。

b)在工作区的Label列中，将两个输入变量的标签更改为Diameter和Height。

c)将输入变量的下限、初始值和上限更改为图1 中指示的值。

图1.

二、执行试运行

1.转到Test Models步骤。

2.单击Run Define。

 在study Directory中创建approaches/setup_1-def/ 目录。approaches/setup_1-def/run__00001/m_1 目录包含输入文件，该文件是试运行的结果。

三、创建和评估输出响应

在此步骤中，您将创建输出响应Cost和Volume。

1.转到Define Output Responses步骤。

2.创建两个输出响应。

a)单击Add Output Responses两次。

b)在工作区的Label列中，将输出响应的标签更改为Cost和Volume。

3.在Expression列中，输入以下内容：

a)对于Cost，输入2*（pi*var_1^2/4）+var_2*pi*var_1。

b)对于体积，输入（pi*var_1^2/4）*var_2。

图2.

4.单击Evaluate以提取响应值。

四、运行DOE

1.添加DOE。

a)在Explorer中，右键单击并从上下文菜单中选择Add。

此时将打开Add对话框。

b)对于Definition from，选择一种方法。

c)选择DOE，然后单击OK。

2.转到DOE 1>Specifications步骤。

3.在工作区中，将Mode设置为Full Factorial。

4.单击Apply。

5.转到DOE 1>Evaluate步骤。

6.单击Evaluate Tasks。

7.转到DOE 1>Post-Processing步骤。

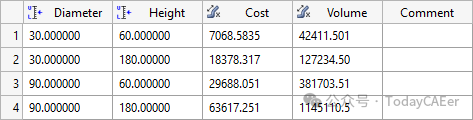

8.单击Summary选项卡。

有两个具有下限和上限的输入变量，这会导致2² = 4 次运行。。

图3.

9.单击Linear Effects选项卡。

在摘要选项卡中收集的数据用于计算Diameter和Height输入变量对Cost和Volume输出响应的线性效应。当输入变量处于其下限时，在输出响应的平均值与当输入变量处于其上限时，在输出响应的平均值之间绘制一条线。

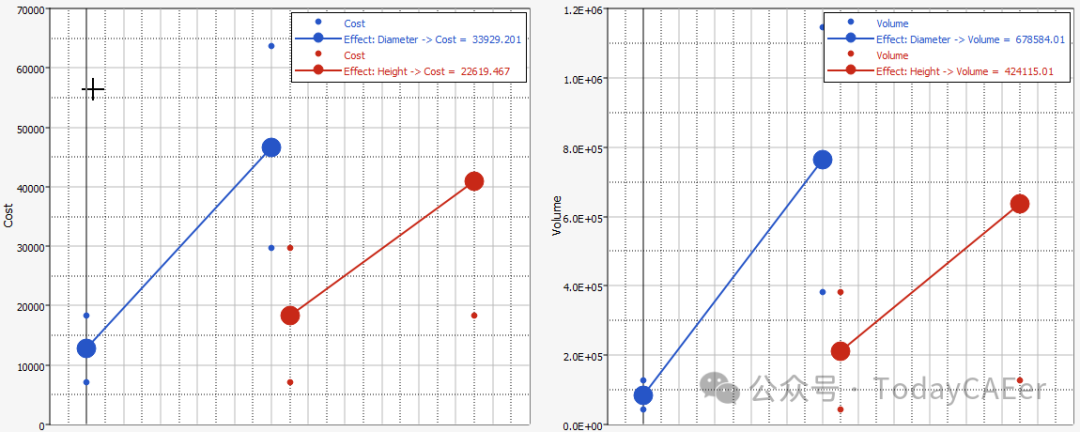

图4.Diameter对Cost和Volume的影响输入变量Height对输出响应Cost和Volume的影响以相同的方式计算。通过在同一图中同时显示输入变量和输出响应，您可以比较效应。

图5.线条的斜率可以是正或负。在此示例中，两种效应都具有正斜率，这表明增加输入变量的值也会增加输出响应。
