高速链路COM仿真

首先我们来看一下，COM的定义：

上述公式As表示信号幅度，Ani表示噪声幅度，所以COM本质上是一种信噪比。

这个信噪比可以全面衡量通道的品质，其中所考虑的内容包含了整个链路无源链路的特性，均衡，信号的幅度、抖动、噪声、串扰等，可以说是考虑最综合的参数。

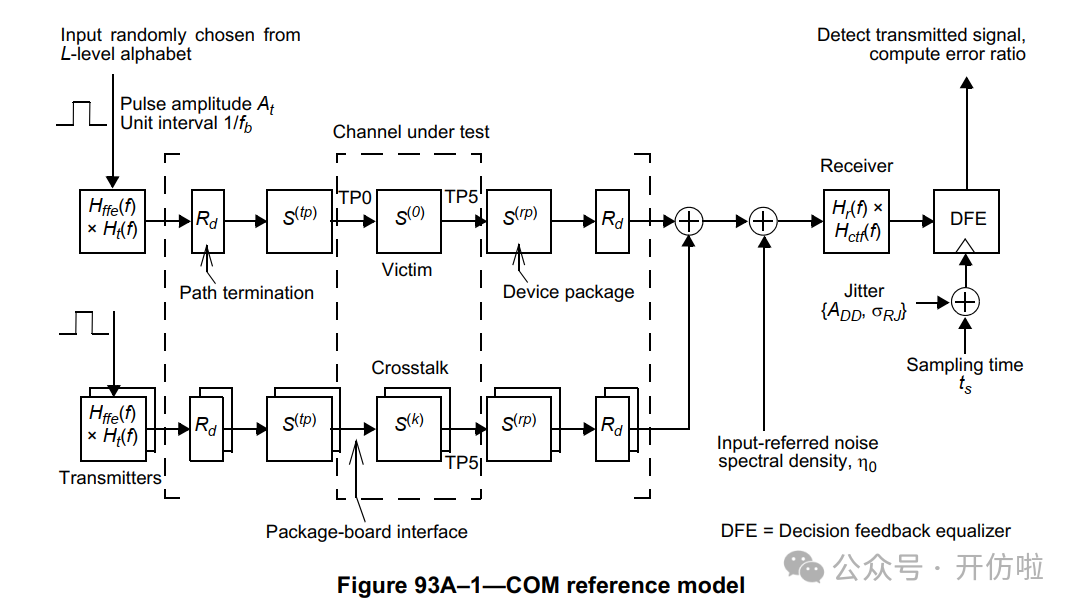

他的计算架构如下图：

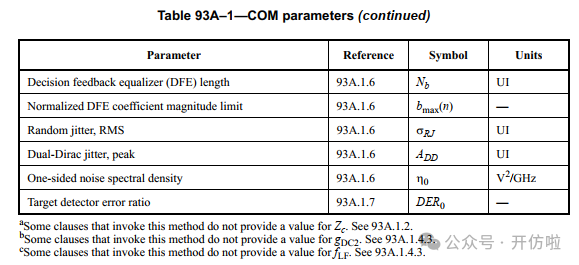

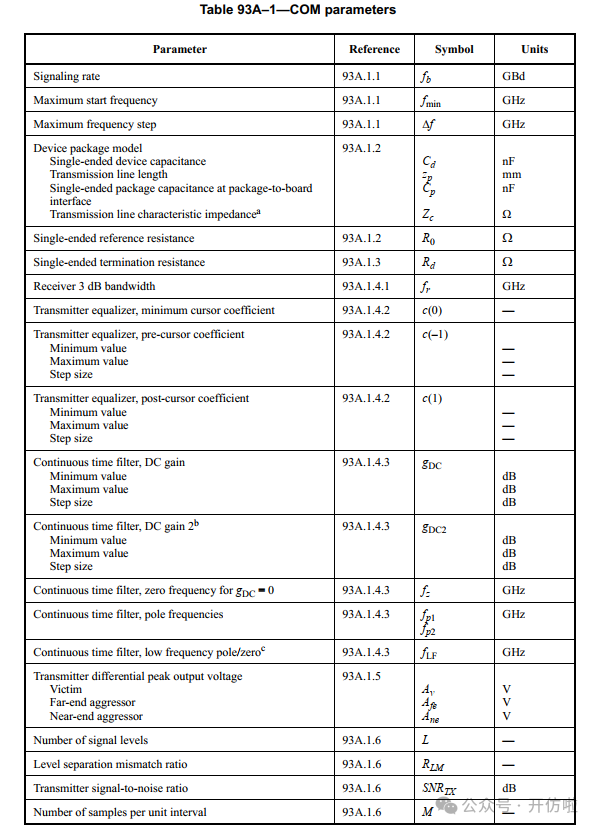

下表是整个COM计算过程中的参数：

可以看出涉及到的参数还是非常多的，手动计算起来还不如改行算了。。。

我们可以把参数直接导入仿真软件进行自动计算，甚至表格都不用自己填写，仿真软件自带

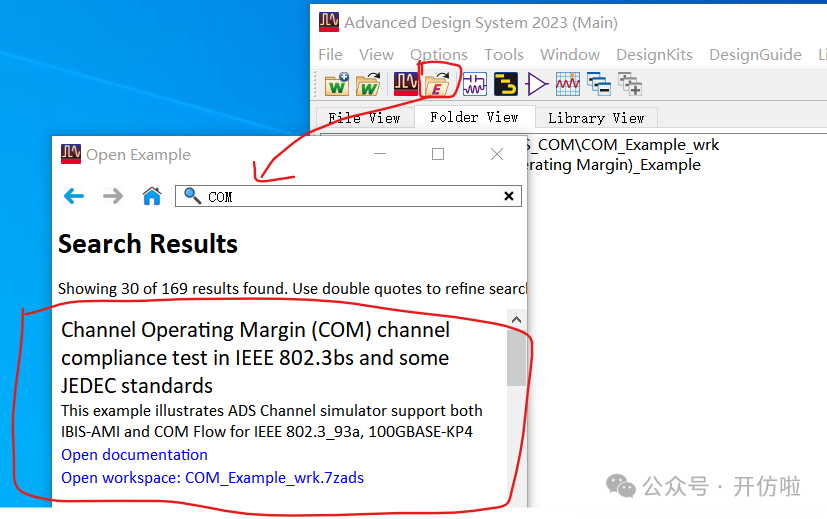

打开仿真软件的案例，搜索COM：

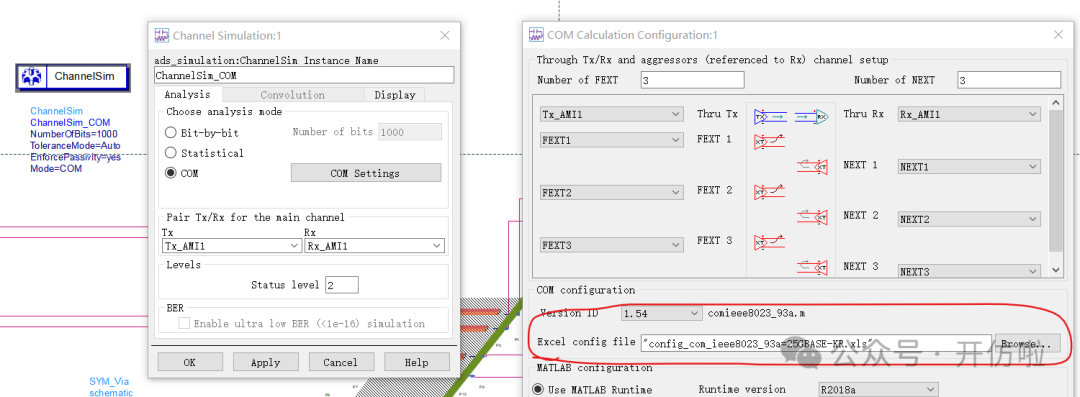

以上可以打开COM仿真案例，然后在里面的channel控件里点击COM：

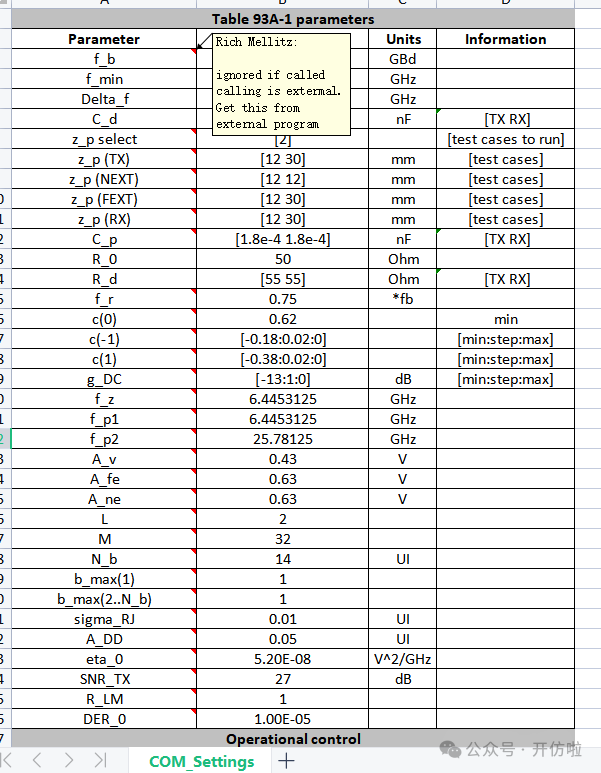

在这个表里我么就可以找到已经写好的协议要求的全部参数：

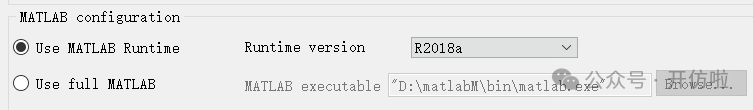

可以看出是很方便的，下边我们就这个例子仿真一下，需要安装matlab(Rumtime)才能进行联合仿真：

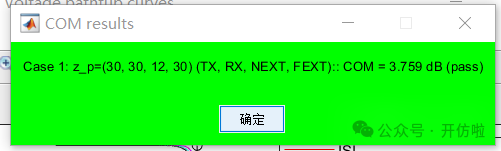

原始结果如下：

通常认为COM>3dB就是PASS的；

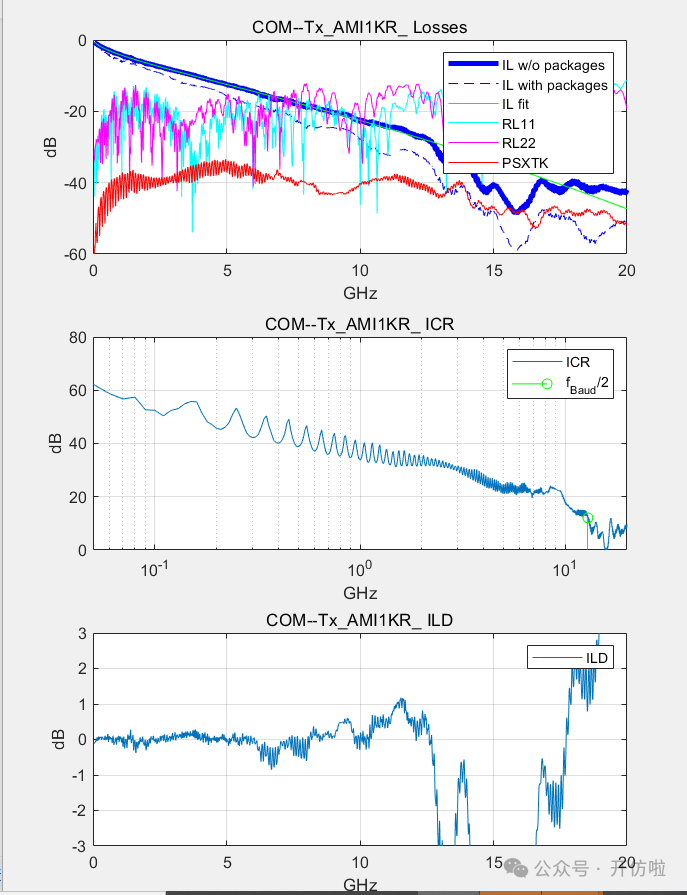

当然除了COM值以外，还有一些其他参数会直接仿真出来：

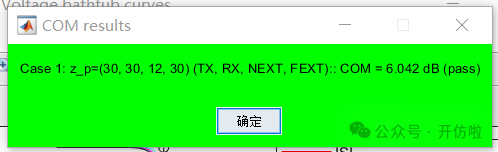

接下来我们看一下这些参数的影响，首先我们将串扰取消，结果如下：

可以看到串扰被当做噪声计算到了COM中；

当然里面还有很多参数可以更改，大家可以自行验证。
