射频人学基带(18)--打了程序，绘了时序图





动动手指，关注公众 号并加星标哦

今天看杨博课程(见文末海报)的第5讲的前半讲的加扰。

跟着课程，自己也用notepad++，把加扰和加扰模块的程序打了一遍，效果还真是不一样。

当然也许可能，这已经是第三次看第5讲了。

再加上今天手敲了一遍，脑子一下子就清晰了（当然，只针对这一讲）。

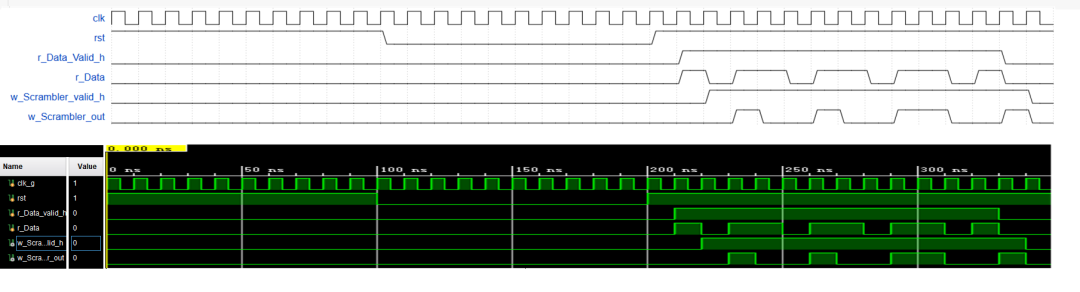

当然，最开心的还是，根据程序，用我自己的脑子，推出应该仿真出来的运行结果，而且，还推对了。

这个时序绘制，也是今天新get到的小技能。

本来准备用visio画的，因为很久很久以前，记得有同事是用这个画时序的。赶巧了，我电脑上没有装visio。

于是，就问AI，想画个FPGA的时序图，该用啥？

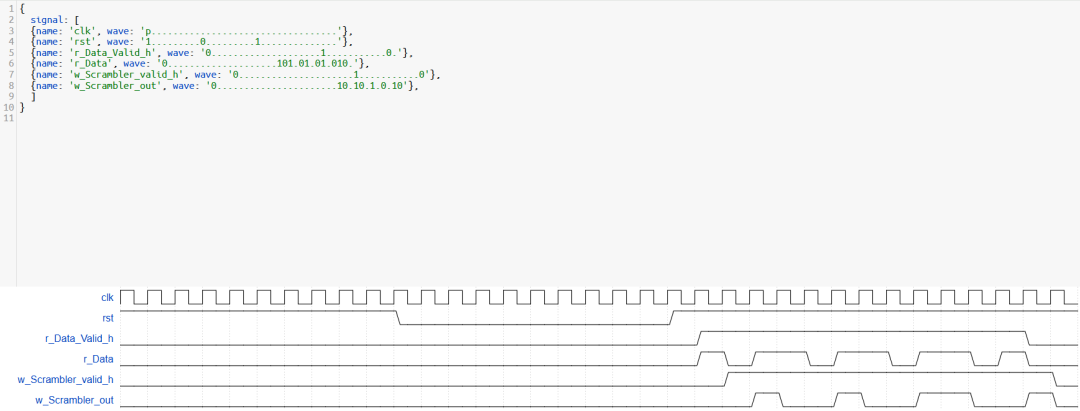

AI第一个推荐的就是它，打开它的网页【1】，粗看，心想，这我能会用么？看上去还得编程。再稍稍琢磨琢磨，其实也不算编程，就只是把高低电平用语言的形式描述一下。

只要改名称，还有后面的数值，下方就实时显示出波形。

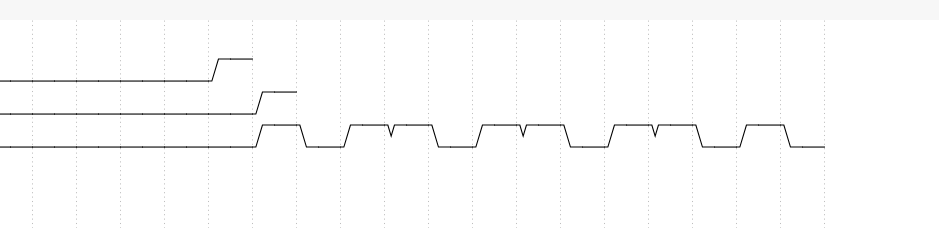

有啥不懂，就截图问AI，虽说，有时候给的建议也不一定对，比如我相邻两个电平相同的时候，会出现缺口。

AI建议，加一个edge:"none"的语句，发现并不好使，或者用=来表示，也不好使。

但是，我还是觉得它是超级棒的老师。

参考文献：

【1】https://wavedrom.com/editor.html
