声、电成像测井分析碳酸盐岩潜山物性

3月前浏览77

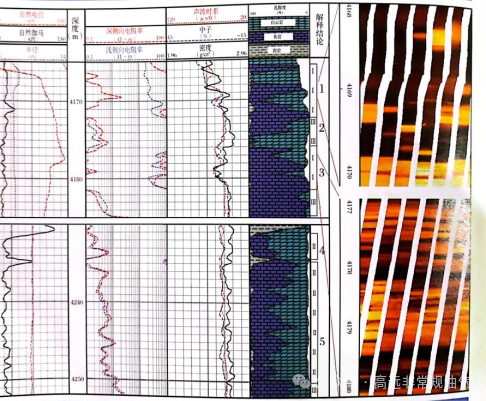

1、下图某井测井除常规项目外，还增测了声成像（CBIL）项目，该井风化壳顶部（A段）测井响应明显：自然伽马低值，显示为层状储层，有少量泥质夹层，中子、密度、声波三孔隙度曲线反应物性较好，交会计算孔隙度为5%-13%。双侧向电阻率侵入特征为小幅度低侵或无侵，数值变化较大，上部为100欧姆米左右，下部只有38欧姆米左右，说明储层物性较好。

2、CBIL图像显示溶孔、溶洞发育，伴有裂缝，钻井取芯及录井描述该段裂缝密度为30-50条/m，溶洞约为每米30个，直径为5-10mm。综合分析，该层段以次生孔隙为主的物性好、含油丰度高的储层，测井解释一类层2层，厚17米。

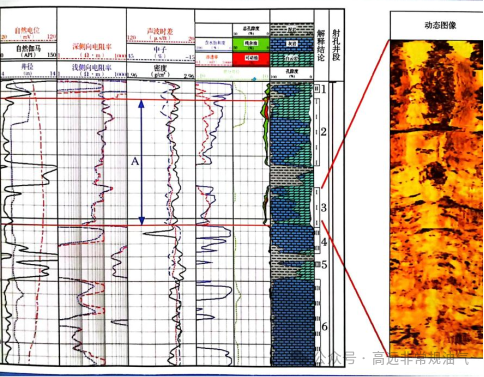

3、下图某井采用ECLIPS-5700（西方阿特拉斯）成像测井系统，测量项目主要包括双侧向电阻率、声波时差、中子、岩性密度、自然电位、自然伽马、井径、地层微电阻率扫描成像（STAR）等。该井1号层中子、密度交会计算孔隙度5%-15%，孔隙发育，裂缝不发育，为典型的孔隙性储层。3号层自然伽马数值低，岩性纯，深层向电阻率数值较低，一般在30-100欧姆米之间，深浅侧向电阻率差异明显。地层微电阻率扫描成像显示裂缝及溶蚀孔洞发育，平均孔隙度5.6%，孔隙裂缝均发育，且孔隙、裂缝匹配关系好。

4、通过该井综合分析及试油测试结果来看：孔隙与裂缝、溶蚀孔洞相匹配程度是决定碳酸盐岩储层储集、渗流优劣和产能大小的主要因素。以总孔隙度大小作为裂缝性储层评价依据会给储层评价带来片面性。对于裂缝型储层，没有裂缝就没有溶蚀，没有溶蚀就没有理想的有效储集空间与泄流通道。孔隙度大，供液能力大，裂缝发育，泄流能力强。

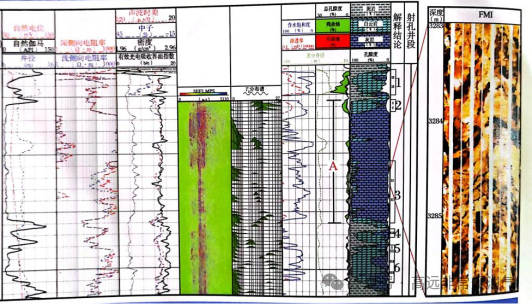

5、下图某井采用斯伦贝谢MAXIS-500成像测井系统，测量项目包括双测向电阻率、微球形聚焦电阻率、中子、岩性密度、自然电位、自然伽马、井径以及核磁共振（CMR）、偶极声波（DSI）、全井眼微电阻率扫描成像（FMI），该井目的层段岩性主要为灰岩、灰质白云质等。

6、A段为厚层灰岩，其上部2号层至3号之间岩性致密，电阻率数值较高，一般在1000-2500欧姆米左右。该段下部3号层深侧向电阻率数值较低，一般在200-500欧姆米左右，且深浅电阻率差异明显，表明裂缝较发育。中子-密度交会孔隙度在2%-3%。从微电阻率扫描成像来看，裂缝密度为每米4-8条，裂缝宽度为50微米，裂缝发育。偶极声波测井斯通利波分析表明，流体移动指数相对较高，渗流能力强。储层类型为孔隙-裂缝型。而1号、2号层储集空间主要为以孔隙为主。
