HFSS模型导入和修复的一些问题分享

13小时前浏览2

1、出现Non-Manifold Objects错误的原因是什么？如何修复？

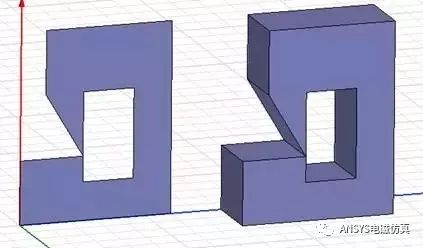

Non-manifold（非流形）物体，简而言之，是非物理的物体或无法制造出来的物体。例如，与自身交叉的物体是明显的non-manifold。此外，与自身接触的物体可能是non-manifold，例如当一个二维的物体与自身仅在一个顶点接触，或一个三维物体与自身仅在一个点或一条边沿接触。如下图所示：

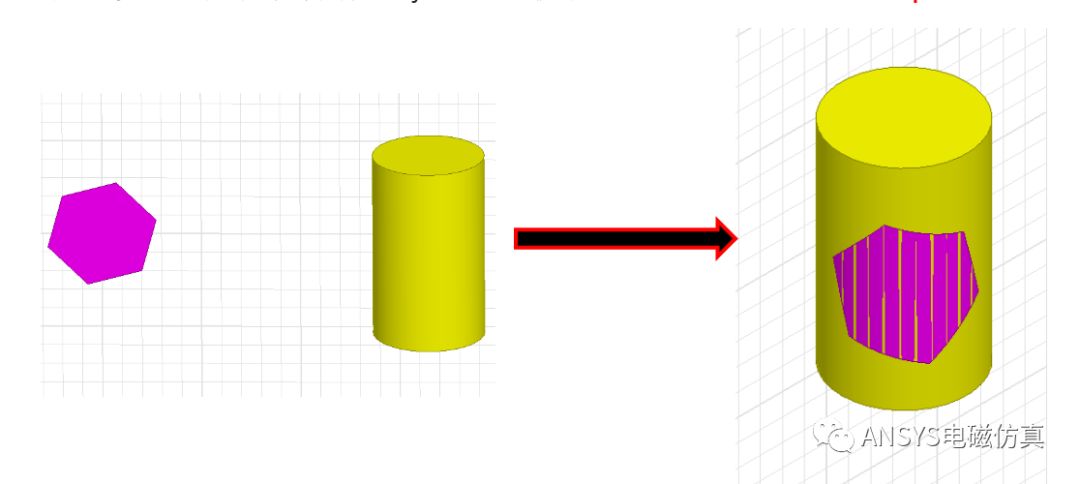

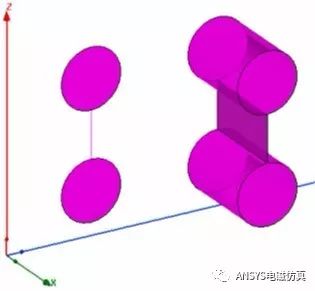

另一种non-manifold的类型是混合维度物体。例如，一对二维的物体有一根一维的直线段连接，或一对三维物体由一个二维Sheet物体连接。

如果出现了non-manifold错误提示，应该如何修复呢？操作步骤如下：

(1) 定位non-manifold的边沿；

(2) 选择相接的面；

(3) 在平面上建立一个面相对坐标系（Face CoordinateSystem）；

(4) 建立一个包含non-manifold 边沿的小的box；

(5) 进行Union或Subtraction布尔操作去除包含non-manifold边沿的面。non-manifold边沿现在将被移除；

(6) 对所有non-manifold边沿进行该操作流程。

2、HFSS在仿真过程的最初阶段，执行Validation Check命令检查模型时出现了“ACIS entity check failed for part”，并提示修改”ModelerValidation Settings”，是什么原因？

该错误通常在处理导入模型的时候会出现，出现该错误是因为模型中有部分物体不甚理想，但并非十分严重，可以降低模型错误检查的等级来使得仿真可以运行，但可能会影响网格精度。执行:modeler>Validationsettings

(1) None 所有模型不管任何发现的错误（ACIS_entitycheck errors）都能通过3D Model Validation，并且没有任何提示，通常不建议采用。

(2) WarningOnly 所有模型不管任何发现的错误（ACIS_entitycheck errors）都能通过3D Model Validation。这些错误会在消息窗口中以warnings显示出来。

(3) Basic 可以使大部分模型通过3D ModelValidation，会允许non-manifold errors和大部分ACIS_entity check errors。有些错误会标记为模型错误（basicentity check errors），从而禁止继续进行网格剖分环节。你必须在尝试求解之前修正这些错误，或者将ModelValidation等级切换为Warning Only

(4) Strict 相比“Warning Only”和“Basic”，会强制执行更严格的模型错误容差。所有在3D ModelValidation过程中发现的模型错误都会显示在消息窗口之中。这些错误必须在尝试求解前修正，或者降低ModelValidation等级。

建议执行strict等级，不规则的模型在软件运行的中途出现各种莫名其妙的bug，将问题在前期解决是最好的也是最省时间的办法。
