calulate the capacitance of a MLCC capacitor?
1、MLCC电容的计算公式：
其中Eo为真空介电常数=8.854*10e-6pF/um
Er为陶瓷的介电常数，通常为钛酸钡，介电常数很大，2000+；
n为电容内部电极的数量；
A为电极相对的面积；
d为内部电极间的间距；

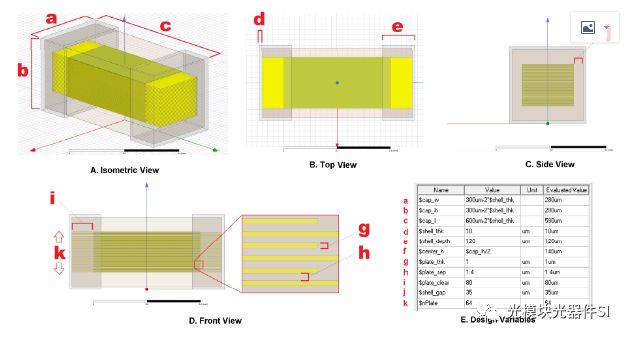

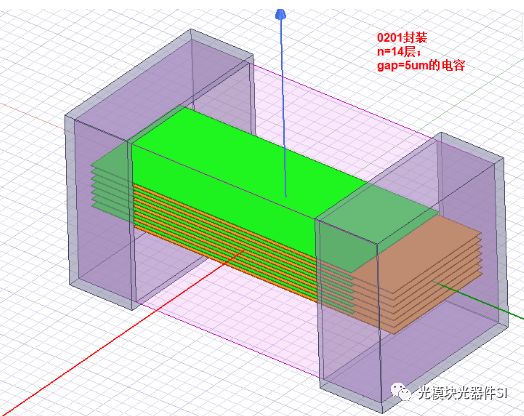

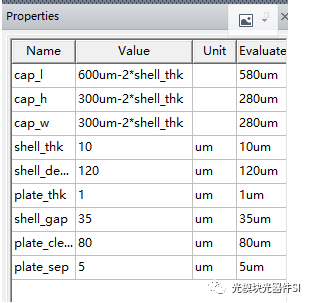

2、建立一个0201封装的电容，有14块电极，电极间的间隙为5um，其他参数参考图片说明

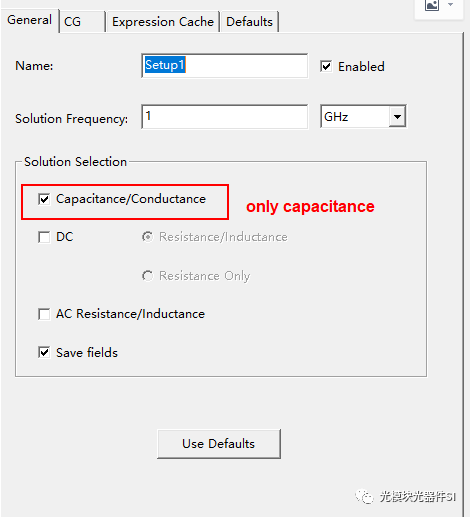

3、如果只看电容则无需设置source和sink，因为电容不是一个直连的导体，因此没法看电感和电阻。

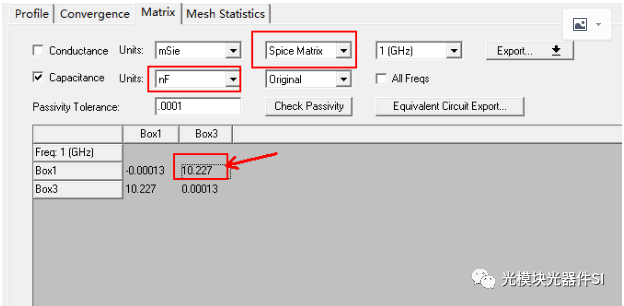

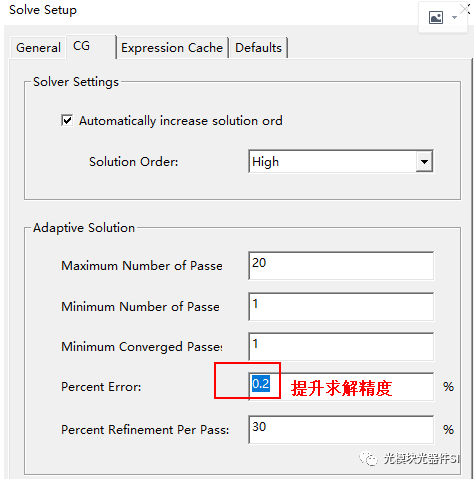

4、仿真电容值为：10.227nF

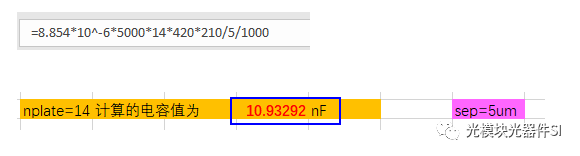

5、计算电容值为：10.932nF
因此用上面的公式来计算MLCC的电容还是比较准确的！！
参考文档”Designing DC-Blocking Capacitor Transitions to Enable 56Gbps NRZ &112Gbps PAM4“
///////////////////////////////////////////////////////////////////////////////
从电容的自谐振频率来确定电容值，我们知道在谐振频点，电容的阻抗最低，如果同时知道回路电感，那么就可以反推出电容的容值capacitance:
1、要得到自谐振频点SRF——电容直接短路到GND，观察mag（Z）即可得到；
2、要得到回路电感-根据公式Im(Z11)/(2*pi*freq)

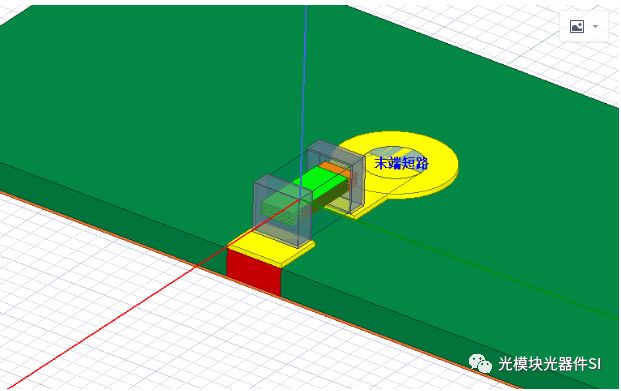

step I：建立一个短路模型

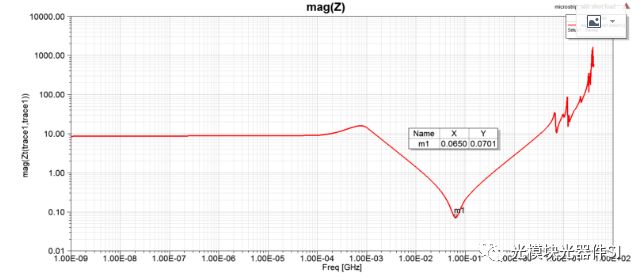

step II: 得到谐振频率f=0.065GHz=65MHz

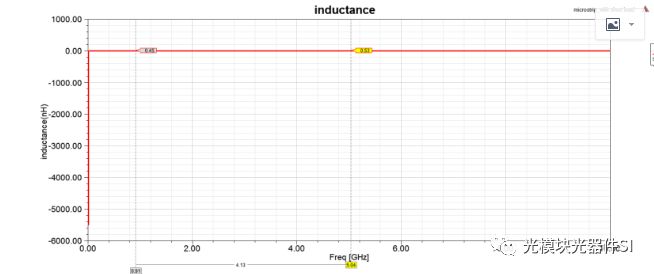

step III: 得到回路电感loop inductance,大概为0.5nH

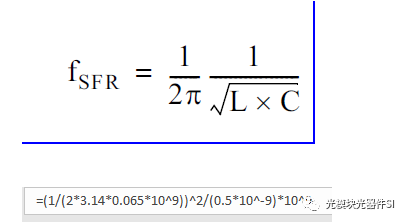

step IV: 通过如下公式得到电容为12nF
**12nF比计算值10.9nF和Q3D 仿真值10.22nF都大，为什么？
**因为代入公式中的L是整个回路的电感，比电容自身的寄生电感要大，会使得谐振频率降低，如果在计算中将0.065GHz稍微增大一些，那么三个值就很接近了。
///////////////////////////////////////////////////////////////////////////////

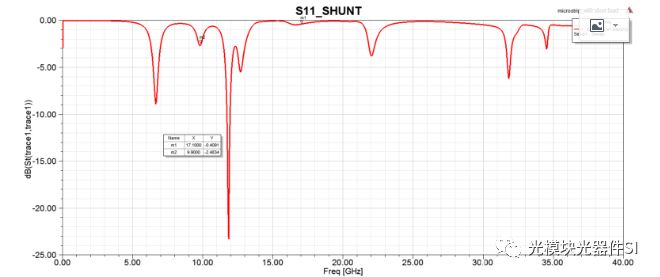

一个比较严重的问题，异常的谐振，当将电容短路时，此时终端阻抗为零，按理论应该会发生全发射，S11应该无限接近于0dB，但是仿真出来的曲线是这样的，优化了很多参数都没找到原因，希望哪个大神能帮我知道下，现在被这个异常的谐振卡住了。看起来是在某些频点形成了天线效应，能量都辐射出去了，毕竟Er=5000太大了，对应的电波长很小，容易形成半波长辐射。
