同轴线特性阻抗计算模型

同轴线在仿真中经常会用到，网上也有很多现成的同轴线阻抗计算公式，也可以自己在excel中自己编写公式计算。

其实用ANSYS Q2D也可以快速计算同轴阻抗，同时可以用参数扫描来选定特定阻抗的同轴内外径尺寸和内部介质的介电常数。

模型的建立也很简单，但是有两个注意事项：

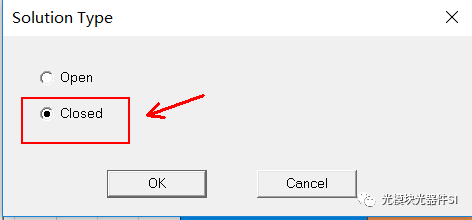

第一，solution type必须选择为closed，因为同轴线是一个封闭的结构。

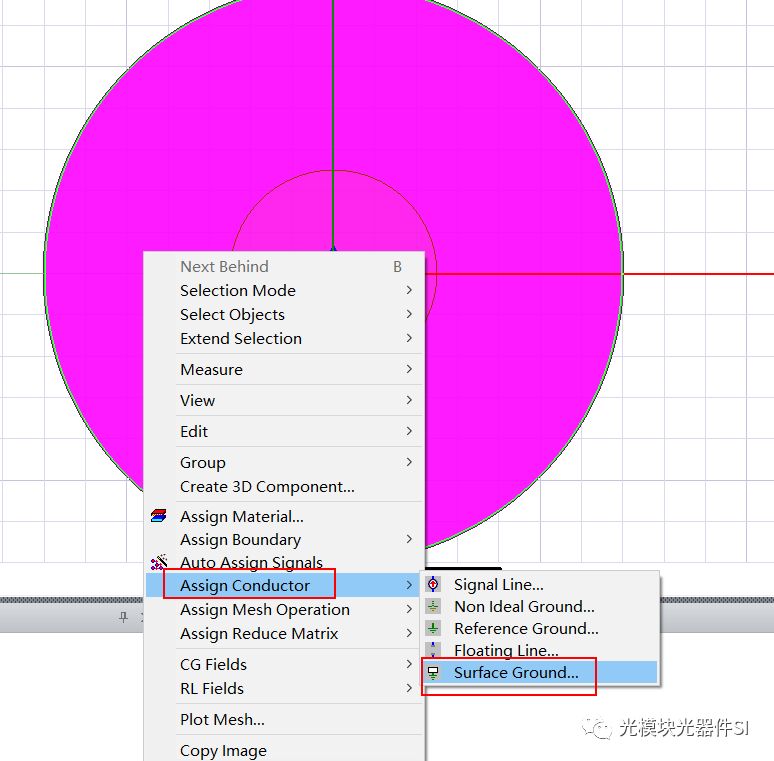

第二、定义GND的时候，要选定内部的介质，将它设置为surface GND。

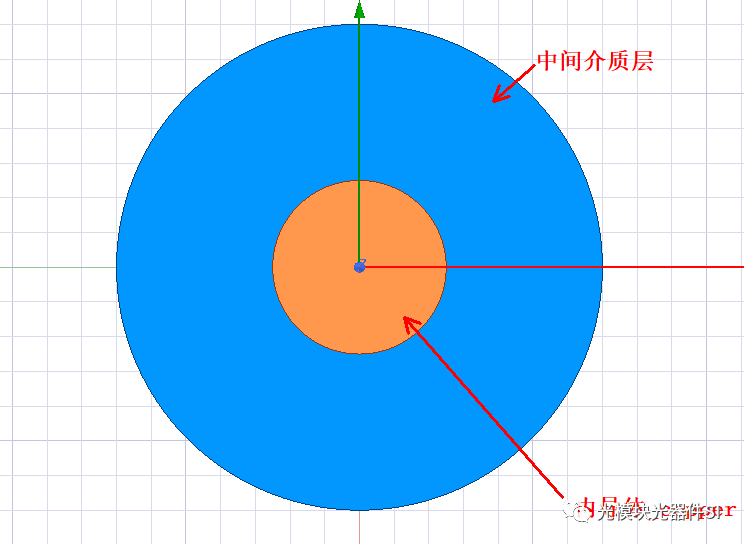

建立好的模型如下：就是一层介质包含内部的内导体，非常简单。

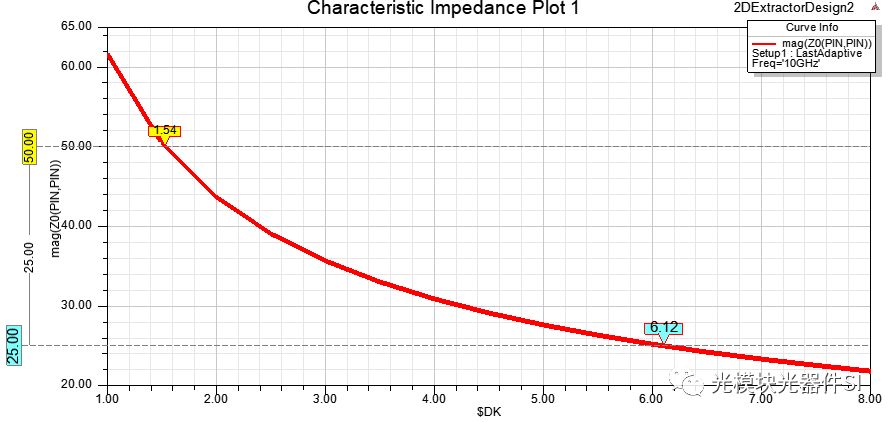

求解结束后，就可以在results下面看特征阻抗了。
