软硬结合板仿真注意事项

10小时前浏览3

本文展示了interface仿真的一些细节,并在文末提供了模型的百度网盘下载链接。


软硬结合板(PCB and FPC interface)是光模块PCB仿真中常见的阻抗不连续性结构之一,通常的做法是隔层参考以提升阻抗,除此之外,还有以下五个地方需要稍微留意下:
  1. 一定要充分接地,不良好的接地将导致谐振(loss增加);

  2. 仿真模型中应该考虑锡膏(solder)的影响,锡膏厚度设置为1.5mil~2mil;

  3. 要评估软硬结合板偏移对性能的影响;

  4. 如果信号走线为单端而非差分,还要考虑如果抑制单端信号走线的串扰;

  5. 另外在特别注意材料属性的设置,如果将金属错误的设置为介质,那么将导致interface开路,这个可以通过观察TDR曲线来定位,如果是开路,阻抗无穷大,TDR的会飚的很高,如果是短路,阻抗为零,TDR就直接会归于零。

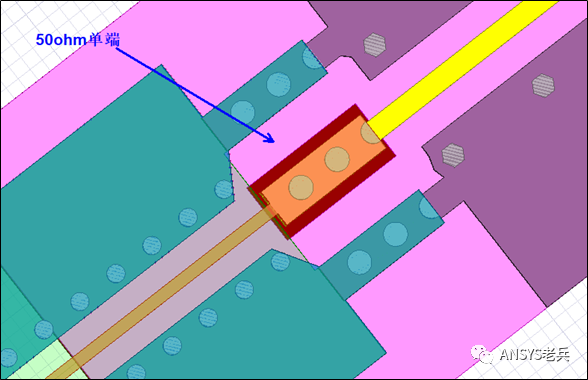

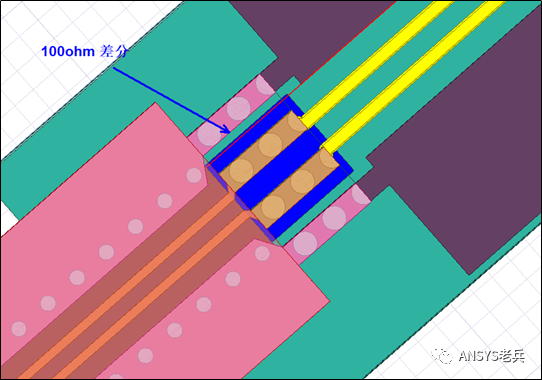

下面两图分别为单端50ohm interface和差分100ohm interace模型,通过HFSS 3D layout可以非常方便的裁剪模型,然后在HFSS将FPC和PCB对齐即可,非常简单。

来源:光芯高频实验室
