乙二醇水溶液物性

乙二醇水溶液的冰点沸点

乙二醇水溶液作为重要的载冷剂，其物理性质对设备和系统的设计都十分重要，下面是乙二醇水溶液的冰点沸点和其浓度的关系。（数据来源ASHRAE手册2005）

乙二醇浓度		冰点℃ 100.7KPa	沸点℃ 100.7KPa
质量浓度	体积浓度	冰点℃ 100.7KPa	沸点℃ 100.7KPa
0.0	0.0	0.0	100.0
5.0	4.4	-1.4	100.6
10.0	8.9	-3.2	101.1
15.0	13.6	-5.4	102.2
20.0	18.1	-7.8	102.2
21.0	19.2	-8.4	102.2
22.0	20.1	-8.9	102.8
23.0	21.0	-9.5	102.8
24.0	22.0	-10.2	103.3
25.0	22.9	-10.7	103.3
26.0	23.9	-11.4	103.3
27.0	24.8	-12.0	103.9
28.0	25.8	-12.7	103.9
29.0	26.7	-13.3	104.4
30.0	27.7	-14.1	104.4
31.0	28.7	-14.8	104.4
32.0	29.6	-15.4	104.4
33.0	30.6	-16.2	104.4
34.0	31.6	-17.0	105.0
35.0	32.6	-17.9	105.0
36.0	33.5	-18.6	105.0
37.0	34.5	-19.4	105.0
38.0	35.5	-20.3	105.0
39.0	36.5	-21.3	105.6
40.0	37.5	-22.3	105.6
41.0	38.5	-23.2	105.6
42.0	39.5	-24.3	106.1
43.0	40.5	-25.3	106.1
44.0	41.5	-26.4	106.7
45.0	42.5	-27.5	106.7
46.0	43.5	-28.8	106.7
47.0	44.5	-29.8	106.7
48.0	45.5	-31.1	106.7
49.0	46.5	-32.6	106.7
50.0	47.6	-33.8	107.2
51.0	48.6	-35.1	107.2
52.0	49.6	-36.4	107.2
53.0	50.6	-37.9	107.8
54.0	51.6	-39.3	107.8
55.0	52.7	-41.1	108.3
56.0	53.7	-42.6	108.3
57.0	54.7	-44.2	108.9
58.0	55.7	-45.6	108.9
59.0	56.8	-47.1	109.4
60.0	57.8	-48.3	110.0
65.0	62.8		112.8
70.0	68.3		116.7
75.0	73.6		120.0
80.0	78.9	-46.8	123.9
85.0	84.3	-36.9	133.9
90.0	89.7	-29.8	140.6
95.0	95.0	-19.4	158.3

乙二醇水溶液粘度

乙二醇水溶液作为重要的载冷剂，其物理性质对设备和系统的设计都十分重要，下面是乙二醇水溶液的粘度（mPa.s）和其浓度的关系。（数据来源ASHRAE手册2005）

温度℃	乙二醇水溶液浓度（体积浓度）
温度℃	10%	20%	30%	40%	50%	60%	70%	80%	90%
–35					66.93	93.44	133.53	191.09
–30					43.98	65.25	96.57	141.02
–25					30.5	46.75	70.38	102.21	196.87
–20				15.75	22.07	34.28	51.94	74.53	128.43
–15				11.74	16.53	25.69	38.88	55.09	87.52
–10			6.19	9.06	12.74	19.62	29.53	41.36	61.85
-5		3.65	5.03	7.18	10.05	15.25	22.76	31.56	45.08
0	2.08	3.02	4.15	5.83	8.09	12.05	17.79	24.44	33.74
5	1.79	2.54	3.48	4.82	6.63	9.66	14.09	19.2	25.84
10	1.56	2.18	2.95	4.04	5.5	7.85	11.31	15.29	20.18
15	1.37	1.89	2.53	3.44	4.63	6.46	9.18	12.33	16.04
20	1.21	1.65	2.2	2.96	3.94	5.38	7.53	10.05	12.95
25	1.08	1.46	1.92	2.57	3.39	4.52	6.24	8.29	10.59
30	0.97	1.3	1.69	2.26	2.94	3.84	5.23	6.9	8.77
35	0.88	1.17	1.5	1.99	2.56	3.29	4.42	5.79	7.34
40	0.8	1.06	1.34	1.77	2.26	2.84	3.76	4.91	6.21
45	0.73	0.96	1.21	1.59	2	2.47	3.23	4.19	5.3
50	0.67	0.88	1.09	1.43	1.78	2.16	2.8	3.61	4.56
55	0.62	0.81	0.99	1.29	1.59	1.91	2.43	3.12	3.95
60	0.57	0.74	0.9	1.17	1.43	1.69	2.13	2.72	3.45
65	0.53	0.69	0.83	1.06	1.29	1.51	1.88	2.39	3.03
70	0.5	0.64	0.76	0.97	1.17	1.35	1.67	2.11	2.67
75	0.47	0.59	0.7	0.89	1.07	1.22	1.49	1.87	2.37
80	0.44	0.55	0.65	0.82	0.98	1.1	1.33	1.66	2.12
85	0.41	0.52	0.6	0.76	0.89	1	1.2	1.49	1.9
90	0.39	0.49	0.56	0.7	0.82	0.92	1.09	1.34	1.71
95	0.37	0.46	0.52	0.65	0.76	0.84	0.99	1.21	1.54
100	0.35	0.43	0.49	0.6	0.7	0.77	0.9	1.1	1.4
105	0.33	0.4	0.46	0.56	0.65	0.71	0.82	1	1.27
110	0.32	0.38	0.43	0.53	0.6	0.66	0.76	0.91	1.16
115	0.3	0.36	0.41	0.49	0.56	0.61	0.7	0.83	1.07
120	0.29	0.34	0.38	0.46	0.53	0.57	0.64	0.77	0.98
125	0.28	0.33	0.36	0.43	0.49	0.53	0.6	0.71	0.9

乙二醇水溶液的密度

乙二醇水溶液作为重要的载冷剂，其物理性质对设备和系统的设计都十分重要，下面是乙二醇水溶液的密度（kg/m3）和其浓度的关系。（数据来源ASHRAE手册2005）

	乙二醇水溶液浓度（体积浓度）
温度℃	10%	20%	30%	40%	50%	60%	70%	80%	90%
-35					1089.94	1104.60	1118.61	1132.11
-30					1089.04	1103.54	1117.38	1130.72
-25					1088.01	1102.36	1116.04	1129.21	1141.87
-20				1071.98	1086.87	1101.06	1114.58	1127.57	1140.07
-15				1070.87	1085.61	1099.64	1112.99	1125.82	1138.14
-10			1054.31	1069.63	1084.22	1098.09	1111.28	1123.94	1136.09
-5		1036.85	1053.11	1068.28	1082.71	1096.43	1109.45	1121.94	1133.91
0	1018.73	1035.67	1051.78	1066.80	1081.08	1094.64	1107.50	1119.82	1131.62
5	1017.57	1034.36	1050.33	1065.21	1079.33	1092.73	1105.43	1117.58	1129.20
10	1016.28	1032.94	1048.76	1063.49	1077.46	1090.70	1103.23	1115.22	1126.67
15	1014.87	1031.39	1047.07	1061.65	1075.46	1088.54	1100.92	1112.73	1124.01
20	1013.34	1029.72	1045.25	1059.68	1073.35	1086.27	1098.48	1110.13	1121.23
25	1011.69	1027.93	1043.32	1057.60	1071.11	1083.87	1095.92	1107.40	1118.32
30	1009.92	1026.02	1041.26	1055.39	1068.75	1081.35	1093.24	1104.55	1115.30
35	1008.02	1023.99	1039.08	1053.07	1066.27	1078.71	1090.43	1101.58	1112.15
40	1006.01	1021.83	1036.78	1050.62	1063.66	1075.95	1087.51	1098.48	1108.89
45	1003.87	1019.55	1034.36	1048.05	1060.94	1073.07	1084.46	1095.27	1105.50
50	1001.61	1017.16	1031.81	1045.35	1058.09	1070.06	1081.30	1091.93	1101.99
55	999.23	1014.64	1029.15	1042.54	1055.13	1066.94	1078.01	1088.48	1098.36
60	996.72	1011.99	1026.36	1039.61	1052.04	1063.69	1074.60	1084.90	1094.60
65	994.10	1009.23	1023.45	1036.55	1048.83	1060.32	1071.06	1081.20	1090.73
70	991.35	1006.35	1020.42	1033.37	1045.04	1056.83	1067.41	1077.37	1086.73
75	988.49	1003.34	1017.27	1030.07	1042.04	1053.22	1063.64	1073.43	1082.61
80	985.50	1000.21	1014.00	1026.65	1038.46	1049.48	1059.74	1069.36	1078.37
85	982.39	996.96	1010.60	1023.10	1034.77	1045.63	1055.72	1065.18	1074.01
90	979.15	993.59	1007.09	1019.44	1030.95	1041.65	1051.58	1060.87	1069.53
95	975.80	990.10	1003.45	1015.65	1027.01	1037.55	1047.32	1056.44	1064.92
100	972.32	986.48	999.69	1011.74	1022.95	1033.33	1042.93	1051.88	1060.20
105	968.73	982.75	995.81	1007.71	1018.76	1028.99	1038.43	1047.21	1055.35
110	965.01	978.89	991.81	1003.56	1014.46	1024.52	1033.80	1042.41	1050.38
115	961.17	974.91	987.68	999.29	1010.03	1019.94	1029.05	1037.46	1045.29
120	957.21	970.81	983.43	994.90	1005.48	1015.23	1024.18	1032.46	1040.08
125	953.12	966.59	979.07	990.38	1000.81	1010.40	1019.19	1027.30	1034.74

乙二醇水溶液的比热

乙二醇水溶液作为重要的载冷剂，其物理性质对设备和系统的设计都十分重要，下面是乙二醇水溶液的比热(kJ/kg.K)和其浓度的关系。（数据来源ASHRAE手册2005）

	乙二醇水溶液浓度（体积浓度)
温度℃	10%	20%	30%	40%	50%	60%	70%	80%	90%
-35					3.068	2.844	2.612	2.37
-30					3.088	2.866	2.636	2.397
-25					3.107	2.888	2.66	2.423	2.177
-20				3.334	3.126	2.909	2.685	2.45	2.206
-15				3.351	3.145	2.931	2.709	2.477	2.235
-10			3.56	3.367	3.165	2.953	2.733	2.503	2.264
-5		3.757	3.574	3.384	3.184	2.975	2.757	2.53	2.293
0	3.937	3.769	3.589	3.401	3.203	2.997	2.782	2.556	2.322
5	3.946	3.78	3.603	3.418	3.223	3.018	2.806	2.583	2.351
10	3.954	3.792	3.617	3.435	3.242	3.04	2.83	2.61	2.38
15	3.963	3.803	3.631	3.451	3.261	3.062	2.854	2.636	2.409
20	3.972	3.815	3.645	3.468	3.281	3.084	2.878	2.663	2.438
25	3.981	3.826	3.66	3.485	3.3	3.106	2.903	2.69	2.467
30	3.989	3.838	3.674	3.502	3.319	3.127	2.927	2.716	2.496
35	3.998	3.849	3.688	3.518	3.339	3.149	2.951	2.743	2.525
40	4.007	3.861	3.702	3.535	3.358	3.171	2.975	2.77	2.554
45	4.015	3.872	3.716	3.552	3.377	3.193	3	2.796	2.583
50	4.024	3.884	3.73	3.569	3.396	3.215	3.024	2.823	2.612
55	4.033	3.895	3.745	3.585	3.416	3.236	3.048	2.85	2.641
60	4.042	3.907	3.759	3.602	3.435	3.258	3.072	2.876	2.67
65	4.05	3.918	3.773	3.619	3.454	3.28	3.097	2.903	2.699
70	4.059	3.93	3.787	3.636	3.474	3.302	3.121	2.929	2.728
75	4.068	3.941	3.801	3.653	3.493	3.324	3.145	2.956	2.757
80	4.077	3.953	3.816	3.669	3.512	3.345	3.169	2.983	2.786
85	4.085	3.964	3.83	3.686	3.532	3.367	3.193	3.009	2.815
90	4.094	3.976	3.844	3.703	3.551	3.389	3.218	3.036	2.844
95	4.103	3.987	3.858	3.72	3.57	3.411	3.242	3.063	2.873
100	4.112	3.999	3.872	3.736	3.59	3.433	3.266	3.089	2.902
105	4.12	4.01	3.886	3.753	3.609	3.454	3.29	3.116	2.931
110	4.129	4.022	3.901	3.77	3.628	3.476	3.315	3.143	2.96
115	4.138	4.033	3.915	3.787	3.647	3.498	3.339	3.169	2.989
120	4.147	4.045	3.929	3.804	3.667	3.52	3.363	3.196	3.018
125	4.155	4.056	3.943	3.82	3.686	3.542	3.387	3.223	3.047

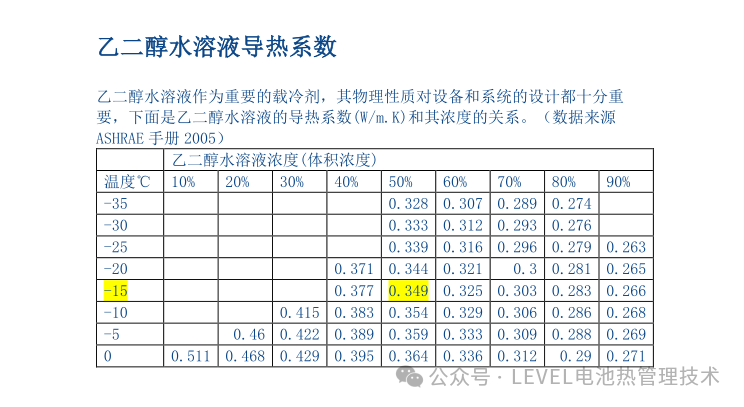

乙二醇水溶液导热系数

乙二醇水溶液作为重要的载冷剂，其物理性质对设备和系统的设计都十分重要，下面是乙二醇水溶液的导热系数(W/m.K)和其浓度的关系。（数据来源ASHRAE手册2005）

	乙二醇水溶液浓度(体积浓度)
温度℃	10%	20%	30%	40%	50%	60%	70%	80%	90%
-35					0.328	0.307	0.289	0.274
-30					0.333	0.312	0.293	0.276
-25					0.339	0.316	0.296	0.279	0.263
-20				0.371	0.344	0.321	0.3	0.281	0.265
-15				0.377	0.349	0.325	0.303	0.283	0.266
-10			0.415	0.383	0.354	0.329	0.306	0.286	0.268
-5		0.46	0.422	0.389	0.359	0.333	0.309	0.288	0.269
0	0.511	0.468	0.429	0.395	0.364	0.336	0.312	0.29	0.271
5	0.52	0.476	0.436	0.4	0.368	0.34	0.314	0.292	0.272
10	0.528	0.483	0.442	0.405	0.373	0.343	0.317	0.294	0.274
15	0.537	0.49	0.448	0.41	0.377	0.346	0.32	0.296	0.275
20	0.545	0.497	0.453	0.415	0.38	0.349	0.322	0.298	0.276
25	0.552	0.503	0.459	0.419	0.384	0.352	0.324	0.299	0.278
30	0.559	0.509	0.464	0.424	0.387	0.355	0.327	0.301	0.279
35	0.566	0.515	0.469	0.428	0.391	0.358	0.329	0.303	0.28
40	0.572	0.52	0.473	0.431	0.394	0.36	0.331	0.304	0.281
45	0.577	0.525	0.477	0.435	0.397	0.363	0.332	0.306	0.282
50	0.583	0.529	0.481	0.438	0.399	0.365	0.334	0.307	0.283
55	0.588	0.534	0.485	0.441	0.402	0.367	0.336	0.308	0.284
60	0.592	0.538	0.488	0.444	0.404	0.369	0.337	0.31	0.285
65	0.596	0.541	0.491	0.446	0.406	0.371	0.339	0.311	0.286
70	0.6	0.544	0.494	0.449	0.408	0.372	0.34	0.312	0.287
75	0.603	0.547	0.496	0.451	0.41	0.374	0.341	0.313	0.288
80	0.606	0.549	0.498	0.452	0.411	0.375	0.342	0.314	0.288
85	0.608	0.551	0.5	0.454	0.413	0.376	0.343	0.314	0.289
90	0.61	0.553	0.501	0.455	0.414	0.377	0.344	0.315	0.29
95	0.612	0.555	0.503	0.456	0.415	0.378	0.345	0.316	0.29
100	0.613	0.556	0.504	0.457	0.416	0.379	0.346	0.316	0.291
105	0.614	0.556	0.504	0.458	0.416	0.379	0.346	0.317	0.291
110	0.614	0.557	0.505	0.458	0.417	0.38	0.347	0.317	0.292
115	0.614	0.557	0.505	0.458	0.417	0.38	0.347	0.318	0.292
120	0.613	0.556	0.504	0.458	0.417	0.38	0.347	0.318	0.293
125	0.612	0.555	0.504	0.458	0.417	0.38	0.347	0.318	0.293
