STARCCM入门一-软件基础介绍
Star CCM+ 是西门子（Siemens）开发的一款专业计算流体力学（CFD）软件，它功能强大，不仅能够模拟流体流动、传热、化学反应、多相系统等复杂物理现象，还集成了结构力学、电磁学等多物理场耦合功能，在工程设计与科学研究领域广泛应用。

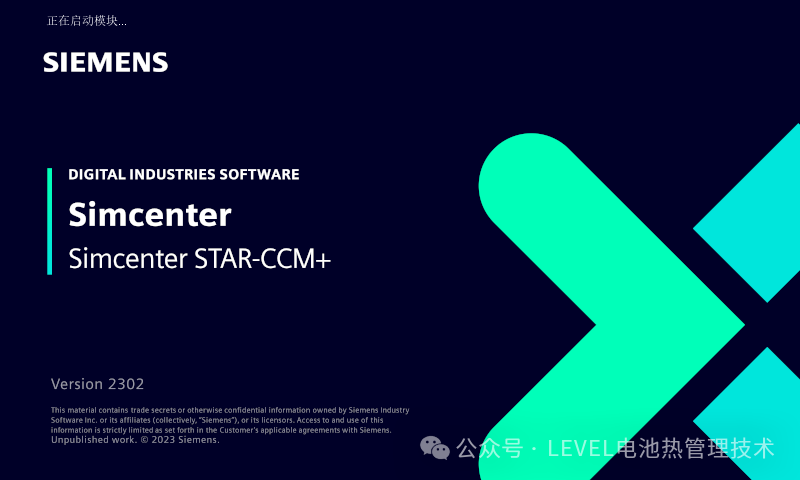

打开 Star CCM + 软件，其界面主要由六个区域构成，每个区域各司其职，共同为用户提供高效的 CFD 计算操作环境。
菜单栏：菜单栏是软件主体功能的集 合地，涵盖文件管理、网格处理、求解设置、工具应用等多方面内容，用户通过这里可以调用软件的各种核心功能。
工具栏：工具栏放置着新建、保存、运行模拟等常用功能按钮，方便用户快速操作。用户还能在工具栏空白处点击鼠标右键进行自定义设置，灵活调整工具布局，这与 Office 软件菜单栏、工具栏的设计逻辑相似，便于用户快速上手。

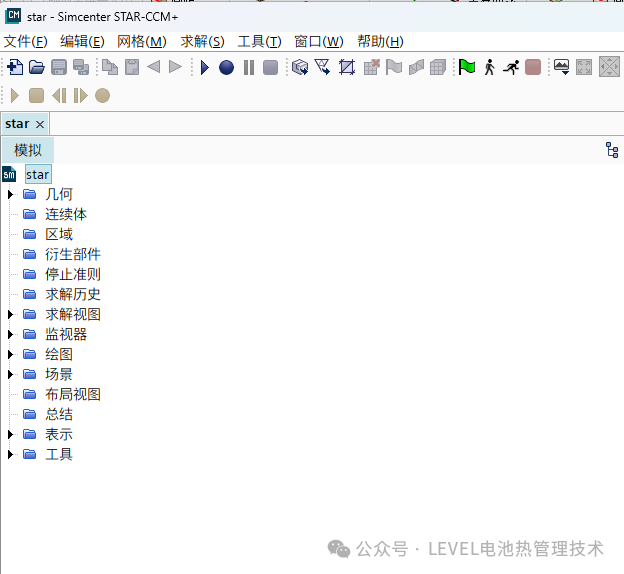

资源管理器窗格：此窗格是 CFD 计算的核心枢纽，软件的大部分操作都在此完成。新建文件时，会自动生成一个模拟（Simulation）对象，其中包含分析的求解状态和数据，并以对象树的形式呈现。用户沿着对象树从上到下进行操作，便能完成 CFD 计算过程。

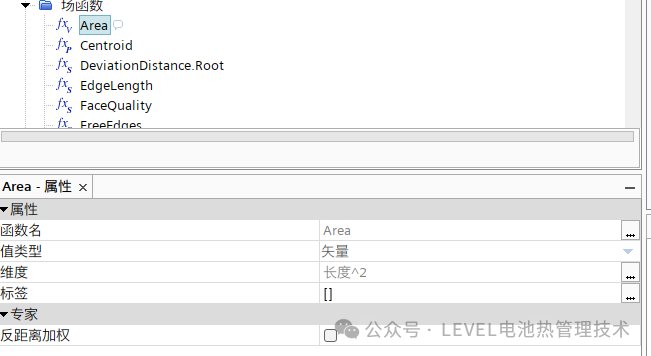

属性窗口：作为资源管理器窗格的辅助区域，属性窗口主要用于设置资源管理器窗格中各项内容的参数。例如，在报告节点创建力的报告时，属性窗口会显示相关条目，包括报告所需的方向、力选项设置，以及对该条目的定义说明。用户可通过 “窗口 - 属性” 选项控制属性面板的显示与隐藏 。

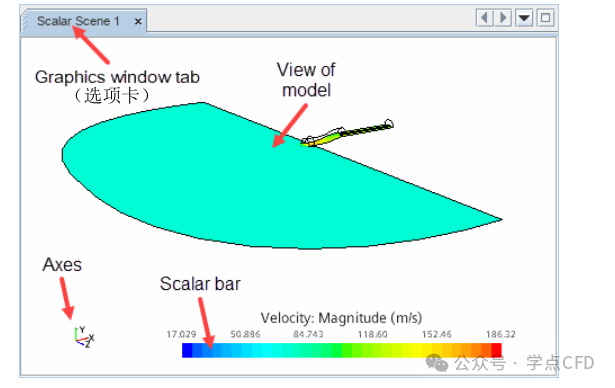

图形窗口：图形窗口是可视化结果的展示平台，用于呈现网格、云图、矢量图、表格等数据。窗口内包含一个选项卡和一个显示区，选项卡名称与对象树中的节点一致，若同时打开多个模拟，选项卡会标注相应模拟名称。用户双击树中对应的场景节点，即可打开图形窗口；若窗口已打开但非活动状态，双击相关模拟树节点或点击图形窗口中的选项卡，便能激活窗口。

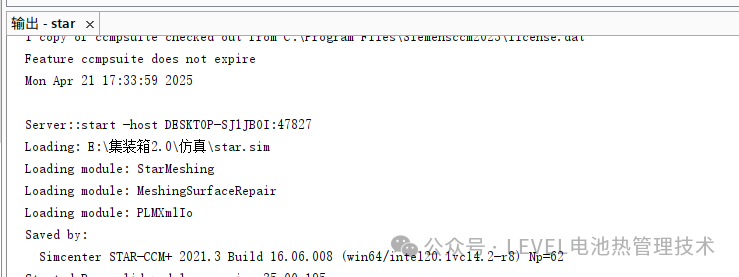

输出窗口：输出窗口记录着 CFD 计算全过程的操作、计算和求解信息。一旦计算出现错误，窗口会显示 Warning、Error 等提示，帮助用户快速识别错误类型。用户还能在输出窗口通过右键操作，实现内容的复 制、查找、导出等功能。同样，可通过 “窗口 - 输出” 选项控制其显示与隐藏。
在 Star CCM + 中进行 CFD 计算，较为常见的流程为：创建 / 导入几何模型（Geometry）→创建几何零部件（Parts）→将几何零部件分配至区域（Send Parts to Regions）→创建连续体（Continua）→在区域中设置边界条件（Regions - Boundary）→创建衍生零部件辅助分析 (Derive Parts)→设置求解器（Slovers）→设置计算停止标准（Stopping Criteria）→创建监测报告和绘图（Report、Monitors、Plot）→可视化分析（Scenes） 。不过，实际操作时用户可根据自身使用习惯灵活调整步骤顺序。
