电池直冷板冷却相变过程（液体变气体）的流道设计准则、规范及注意事项

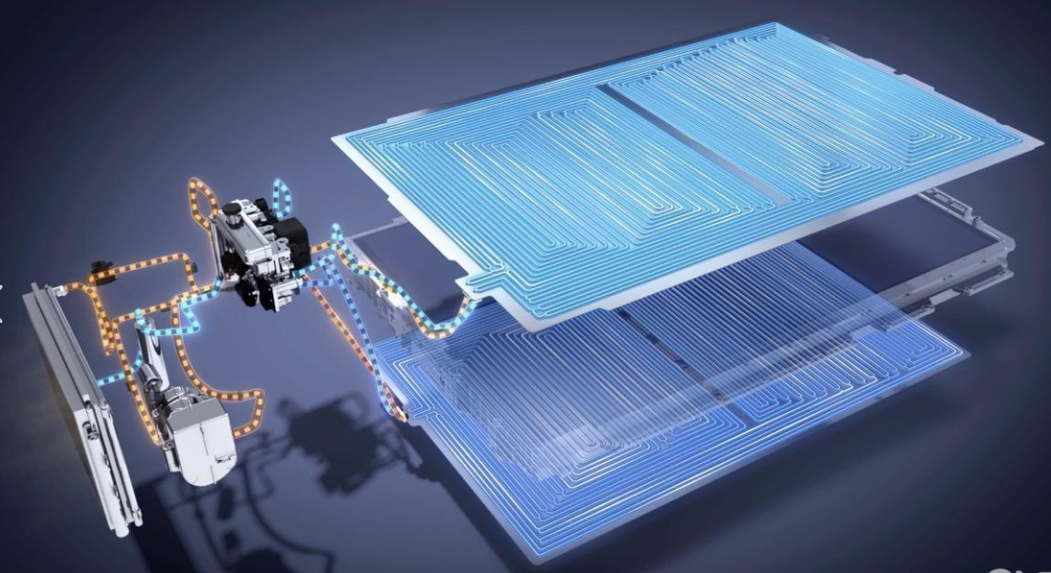

一、流道设计准则（适配动力电池特性）

1. 相变流道布局优化（针对电池模组结构）

• 分区设计适配电池排布


  动力电池直冷板需贴合电芯排列（如方形电芯成组的 “蜂窝状” 布局），液相区对应电芯底部（发热核心区），采用窄流道（宽度 2-3mm） 并贴合电芯投影面积，确保冷却液直接冲刷高热区；气液混合区避开电芯间隙（避免空间浪费），流道宽度扩大至 5-8mm（需兼容模组边框厚度，通常≤10mm），同时采用蛇形迂回设计，适配电池模组的长条形结构。

• 微通道强化沸腾的动力电池特化


  热源集中区（如电芯极耳焊接位）设计微针翅阵列（针高 3-5mm，低于电芯底部到模组外壳的间隙），针间距 1:1.5（兼顾流量与结构强度，防止流道受压变形）。对比传统微柱群，微针翅可减少对电池模组轻量化的影响（重量增加≤5%）。


2. 流道截面参数规范（考虑电池包空间限制）

• 水力直径与截面形状


  动力电池直冷板厚度通常≤15mm（含壳体），故气液两相流水力直径控制在 2-4mm，优先采用扁矩形截面（深宽比 1:3~1:4），深度≤5mm（避免冷板过厚导致电池包高度增加），宽度适配模组横向尺寸（如 100-150mm，减少流道转弯次数）。

• 流速限制与压力平衡


  液相区流速≤1.2m/s（低于通用标准，因动力电池冷却液多为乙二醇溶液，黏度较高，需降低冲蚀风险）；气相区流速 3-4m/s（结合电池包内部通风路径，蒸汽出口需与模组排气孔联动，避免局部高压）。

3. 蒸汽引流结构（适配电池包密封要求）

• 独立蒸汽腔的紧凑型设计


  蒸汽汇集腔高度压缩至 5-8mm（传统标准为≥8mm），采用阶梯式导流槽（从电芯区向模组边缘倾斜，坡度 3°-5°），利用重力辅助蒸汽流向电池包预留的排气接口，避免蒸汽在电芯间隙积聚形成 “气堵”。

• 非对称流道的防漏优化


  梯形截面底部（接触电芯侧）采用0.5mm 厚铝合金薄板（增强导热），顶部（蒸汽侧）增厚至 2mm（提升耐压性），拐角处做圆角处理（半径≥1mm），减少密封胶条的应力集中（动力电池包对密封性要求极高，IP6K9K 等级需避免蒸汽泄漏腐蚀电芯）。

二、关键安全规范（聚焦动力电池安全冗余）

1. 压力容器标准（应对电池热失控风险）

• 相变系统设计压力需≥饱和蒸汽压力的 2 倍（高于通用 1.5 倍标准），因动力电池热失控时局部温度可达 800℃以上，需预留更高安全冗余（例如 100℃水基冷却液，设计耐压≥0.6MPa）。
• 爆破压力≥4 倍工作压力（通用为 3 倍），且爆破方向需避开电芯（通过结构设计使爆破口朝向电池包侧面非电芯区）。

2. 密封与材料兼容性（抗电解液腐蚀）

• 密封材料升级为全氟醚橡胶 + 金属骨架复合结构（单纯 FFKM 胶条在长期接触电解液后易溶胀），耐受温度范围扩展至 - 40~250℃（覆盖电池热失控初期的温度波动）。
• 冷板主体材料优先选用5052 铝合金（比 3003 铝合金抗腐蚀性能更优，尤其耐受电解液中的氟化氢），与电芯壳体（多为铝壳）电位差≤0.1V，消除电化学腐蚀风险。

3. 泄漏监测要求（实时联动电池 BMS）

• 流道接口处安装双冗余传感器（压电式 + 光纤式），检测灵敏度≤5ppm（高于通用 10ppm 标准），信号直接接入电池管理系统（BMS），触发泄漏时 300ms 内切断冷却液循环泵，并启动电池包灭火装置（如气溶胶发生器）。

三、设计注意事项（适配动力电池工况）

1. 相变滞后控制（应对充放电动态发热）

• 气液混合区采用梯度孔隙率涂层（靠近液相区孔隙率 40%，靠近气相区 60%），在快充（短时高热流）时快速产生气泡，慢充（低热流）时减少气泡过度生成，避免影响温度均匀性（动力电池要求电芯间温差≤2℃）。

2. 流量匹配与温升管理（结合电池充放电特性）

• 流量动态调节公式补充修正系数：
  Q = m˙⋅hfg/Aheat × K（K 为充放电系数，快充时 K=1.2，慢充时 K=0.8，静置时 K=0.5）
  确保在 1C 快充（发热功率峰值）时冷板仍能覆盖需求，且在静置时避免流量过大导致电芯过冷（影响电池活性）。
• 温升梯度≤3℃/cm（严于通用 5℃/cm 标准），因动力电池局部过热易引发热失控连锁反应，需更严格控制 “热点” 扩散。

3. 两相流不稳定性预防（适配车辆颠簸工况）

• 采用树形分形流道 + 单向阀组合设计，主通道从电池包入口延伸至模组中部，分支流道垂直于电芯排列方向（减少车辆行驶时冷却液因颠簸产生的流量震荡），每个分支入口加装微型单向阀（开启压力 0.05MPa），防止蒸汽倒流。
• 入口涡流发生器采用仿生鱼鳞结构（厚度≤1mm），在增强湍流的同时降低流阻（避免增加冷却液泵功耗，适配车载电源限制）。

四、典型应用案例（动力电池直冷板专项）

1. 乘用车动力电池相变直冷板


   适配 800V 高压平台，流道采用扁矩形蛇形设计（宽 120mm，深 4mm），微针翅布置于电芯极耳对应区（针高 3mm），蒸汽腔与电池包排气阀联动，散热功率密度达 150W/cm²（满足 21700 圆柱电芯 10C 快充需求），较传统单相液冷板降温速度提升 40%，且冷板重量较铜质方案减轻 30%。

2. 商用车动力电池热失控防护冷板


   流道内嵌双金属片触发阀（而非形状记忆合金），当温度＞80℃时提前开启蒸汽通道（早于热失控临界温度 90℃），配合模组内的灭火喷淋系统，在热失控初期通过蒸汽带走热量，延缓电芯温度攀升速度（实验数据显示可争取 30 秒以上逃生时间）。

           通过以上针对性优化，液冷板相变流道设计可更好适配动力电池的结构限制、安全需求及工况特性，在强化散热效率的同时，兼顾电池包的轻量化、密封性与热失控防护能力。
