雷达与通信的区别

1天前浏览2

雷达与通信技术虽同属无线电技术领域,但它们的应用场景、技术需求和设计难点存在显著差异。本文将从理论角度分析雷达与通信的不同之处,并探讨雷达设计中的主要难点及其关注点。

目的与应用场景

雷达 :主要用于目标探测、定位和跟踪,广泛应用于军事、航空、气象等领域。雷达系统需要高精度地获取目标的位置、速度和形状等信息。雷达是自发自收的过程。

通信 :主要用于信息的传输,如电话、互联网、广播电视等。通信系统关注的是数据的可靠传输和带宽的有效利用。通信可以是单向的。

信号特性

雷达 :使用特定的调制信号,如脉冲信号或连续波信号,以提高距离分辨率和速度分辨率。雷达的调制中不含有信息,主要是为了接收分析

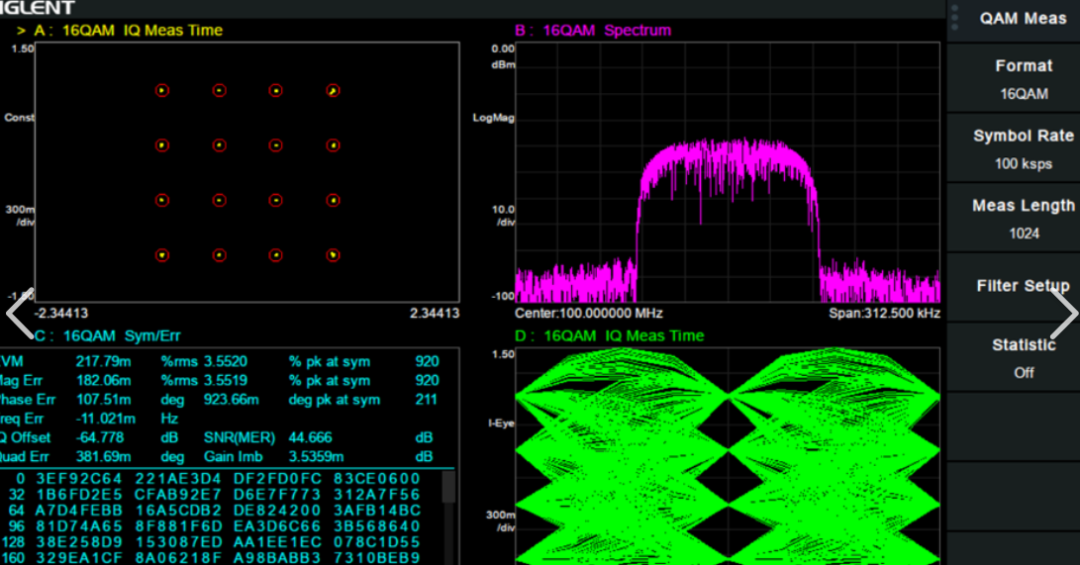

通信 :使用调制信号(如QAM、OFDM等)来提高频谱利用率和抗干扰能力。通信调制包含信息,通信信号通常具有较高的调制复杂度,以支持高速数据传输。

信号处理

雷达 :信号处理的核心是检测微弱的目标回波信号,并从中提取目标的位置、速度等信息。这需要复杂的信号处理算法,如匹配滤波、多普勒处理等。

通信 :信号处理的重点是恢复原始数据,通常包括解调、纠错编码、信道均衡等技术,以确保数据传输的可靠性和准确性。

系统设计重点

雷达 :设计时需要考虑系统的探测能力、分辨率、抗干扰能力以及实时性。雷达系统的性能直接影响目标探测的准确性和可靠性。

通信 :设计时更关注系统的传输速率、频谱效率、抗干扰能力和能耗。通信系统的性能通常以数据传输速率、误码率和带宽利用率等指标来衡量。

雷达设计的主要难点

信号处理复杂性

雷达接收的信号通常非常微弱,且容易受到噪声和干扰的影响。如何有效提取目标回波信号并抑制干扰是一个关键挑战。这需要复杂的信号处理算法和高效的计算能力。

波形设计

雷达波形的选择直接影响系统的性能。不同的波形(如脉冲波形、连续波形、调频波形等)具有不同的距离分辨率、速度分辨率和抗干扰能力。设计合适的波形需要综合考虑系统的性能需求和实际应用环境。

天线设计

雷达天线需要具备良好的方向性和宽频带特性,以实现高分辨率和大范围的覆盖。设计高增益、低旁瓣的天线阵列是一个技术难点,需要综合考虑电磁理论、材料科学和结构设计。

实时性要求

雷达系统通常需要在短时间内完成信号的发送、接收和处理,以实时跟踪和定位目标。这对接收机的处理速度和系统的整体响应时间提出了很高的要求。

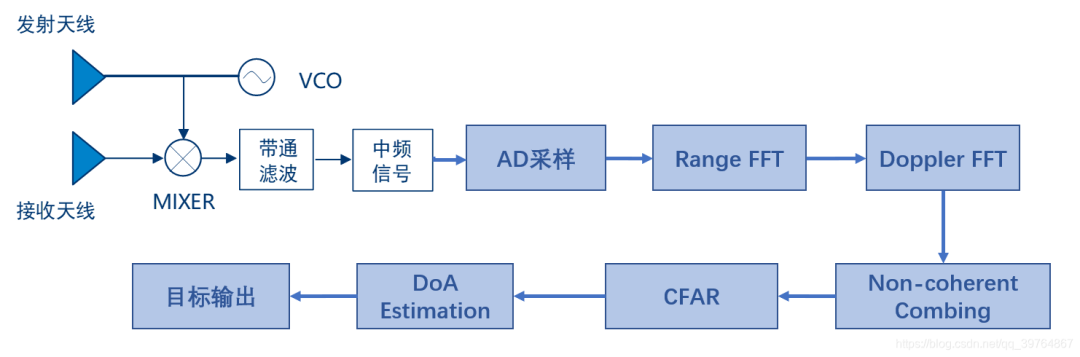

毫米波雷达脉冲波方式测量原理

    多普勒效应,是指当声音、光和无线电波等振动源与观测者以相对速度v运动时,观测者所收到的振动频率与振动源所发出的频率不同的现象。当目标向雷达天线靠近时,反射信号频率将高于发射信号频率;反之,当目标远离天线时,反射信号频率将低于发射频率。

  多普勒频移原理:多普勒效应所造成的频率变化称为多普勒频移fb,它与相对速度v 成正比,与振动的频率成反比,通过检测这个频率差fb,可以测得目标相对于雷达的移动速度。

假设毫米波雷达发射连续电磁波信号:

s(t)=Acos(ω0t+φ0)

式中:ω0——初相;

          A——振幅。

       雷达接收到由目标反射的回波信号:

sr(t)=ks(t-tr)=kAcos[ω0(t-tr)+φ0]

式中:tr——回波滞后于发射信号的时间(tr=2R/c),其中R 为目标和毫米波雷达之间的距离,c 为电磁波传播速度,在真空传播时它等于光速;

          k——回波的衰减系数。

如果车辆前方目标相对静止(即相对速度为零),则目标与雷达的距离R 为常数。此时,回波与发射信号之间有固定相位差:

       它是电磁波往返于雷达与目标之间所产生的相位滞后。当目标与毫米波雷达之间有相对运动时,两者之间的距离R 与时间成正比。

       设目标相对毫米波雷达运动的速度为一定值vr,在t 时刻,目标与毫米波雷达之间的距离

R(t)=R-vrt

式中:R(0)为目标与毫米波雷达在零点时刻的距离。

       由式可知,在t时刻接收到的波形sr(t)上的某点,对应于(t-tr)时刻发射的波形上某点。

       在实际的工作状态中,毫米波雷达和目标间为相对运动速度vr远小于光速,所以时延tr可近似表示为:

与发射信号相比,两者之间的相位差为:

 相位差随时间线性变化,如果vr为常数,则频率差可以表示为:

fb为多普勒频移。

fb与目标和毫米波雷达之间的相对运动速度成正比例关系,与毫米波雷达的工作波长λ成反比例关系。当目标靠近毫米波雷达时,fb大于0,表明接收信号频率要大于发射信号频率;而当目标背离毫米波雷达运动时,fb小于0,表明接收信号频率要小于发射信号频率。通过数字信号处理器,运用傅里叶变换可求得fb,从而可以求得毫米波雷达与目标之间的相对速度和相对距离。

来源:射频通信链
振动航空通信理论材料气象
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-07-17
最近编辑:1天前
匹诺曹
签名征集中
获赞 6粉丝 39文章 93课程 0
点赞
收藏
作者推荐

锁相环对系统指标设计的影响

我们常说频率合成器常被比作电子系统的“心脏”,那频率合成器是如果影响系统指标的呢?工作原理PLL由鉴相器(PD),环路滤波器(LPF),压控振荡器(VCO)三个基本模块组成的一种相位负反馈闭环系统。相位噪声相位噪声:正弦波瞬时相位Φ(t)=ωt+φ(t)=线性相位ωt+随机相位φ(t),随机相位φ(t)的功率谱就是相位噪声谱,归一化后用功率谱密度表示。相位噪声采用相对值表示:相位噪声相当于一个噪声源对正弦波进行相位调制,若相位噪声较小,则调相指数(最大相偏)很小,φ(t)的功率谱与正弦波的功率谱相差不太大,所以用频谱分析仪测正弦频谱时,只能大致能观察相位噪声(但不准确,而且频谱分析仪的动态范围偏小)。相位噪声中,窄带分量就是杂散。通常我们说相位噪声很重要,那相位噪声如何影响指标,相位噪声又是怎么提出技术要求的呢?我们经常看到的指标要求邻信道功率比:≤-60dBc@±12.5kHz邻信选择性:≤-60dBc@±12.5kHz阻塞:≤-90dBc@±1MHz互调要求:≤-60dBc@±50kHz@±100kHz这些指标前文中讲过有一些与系统的线性有关,也与系统的相位噪声相关,那么是怎么与相位噪声有关的呢?这里我们先提一个概念,倒易混频正常mixing是拿LO当本振,去变RF的频率。倒易mixing是倒过来拿RF当本振,去变LO的频率。这两种mixing同时存在,只是强弱不同,与RF输入功率和LO远端相位噪声紧密相关。倒易混频相当于天线端噪底从-174dBm/Hz抬高到L(Δf)+Pi。邻道选择性、阻塞即为倒易混频的一种,相当于抬高底噪。以邻道选择性为例,根据倒易混频的要求即可算出对相位噪声的要求。对相位噪声的要求如下:第1邻道-60dBc@12.5kHz要求本振相位噪声必须低于-60-10log(12.5103)-10=-117dBc/Hz@12.5kHz。指标换算即为邻道功率比对相位噪声的最低要求,12.5k的相位噪声为环路外噪声,根据频率源的计算公式可知,邻道指标对相位噪声的要求主要由VCO的相位噪声决定。在VCO的设计时就需要注意相位噪声的要求。同样的对于发射指标-发射邻道抑制可以同样换算出相位噪声的要求。锁定时间跳频发射机在频率跳变期间留出一定的时间,给频率合成器修改频率。换频时间是指从频率合成器加载开始,到频率合成器的输出频率锁定,且相位抖动小于一定值(5°)的时间差。锁相环手册中一般会给出频率切换的时间,如下图所示锁定时间为25us,但是从频率加载的到锁定的时间是多少呢?这个要如何计算?我们都知道,锁相环的加载是每一个clk送一个数,如果上图锁相环一共有6个寄存器,每个寄存器有32位,clk是5Mbps,那么从加载到锁定的时间是:0.2*32*6+25=63.4us,在选择锁相环的时候就可以推算出锁定时间。杂散来源PLL电荷泵存在泄漏:参考频率、鉴相频率、数字时钟干扰等,这些都会以杂散的形式表现。电源存在纹波,DC-DC共模干扰,放大器产生幅度杂散,VCO产生相位杂散。若fout的n次(主要是2、3次)谐波频率大于fclk/2,就会折叠回0~ fclk/2, 任何fout必有一个影子fclk- fout 。这个称之为整数边界杂散杂散解决办法启用Δ-∑调制(dither),将杂散能量转换为相位噪声能量,被调制到频率高端,通过低通环路抑制,杂散降低,但相噪变差;电源:DC-DC开关频率的选择,低噪声LDO的选择;电源滤波器:抗共模干扰,抑制浪涌;单元电源:限流,抑制浪涌,限制地电流浪涌;布局:遵循PCB上噪声分布;内部干扰:远离DC-DC、数字器件;来源:RF通信
