顺利通过EMC试验（四）文字版

10小时前浏览1

预习思考题：

在做试验时，如果没有通过，你是不是会采取一些临时措施，使设备通过试验？这些临时措施最后落实到实际产品上了吗？

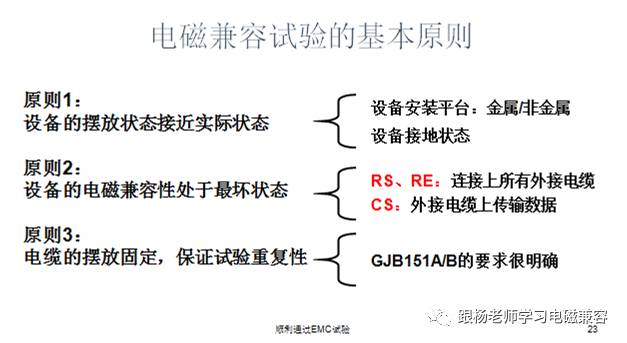

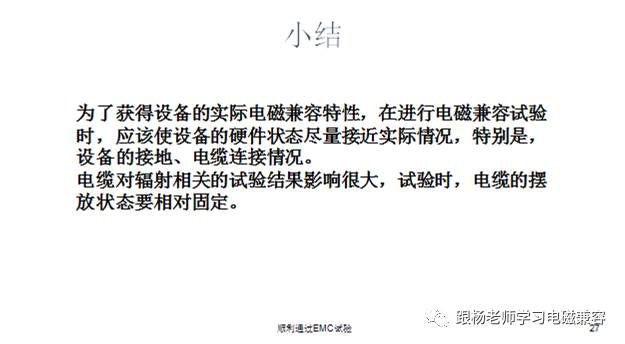

电磁兼容试验的目的是，使在实际中使用中可能出现的电磁兼容性风险暴露出来。为了实现这个目的，我们在开展电磁兼容性试验时，要遵守三个基本原则：

设备的硬件状态要接近实际使用的状态：这不仅包括设备内部的电路、板卡等硬件，还包括设备的安装平台，金属的，还是绝缘的，以及设备的接地方式，在实际的试验中，经常看到一些设计师，当试验失败时，他们会改变设备的接地状态，因为很多设计师认为接地不好时导致电磁干扰的原因之一。这样做，即使通过了试验，在实际使用时，由于接地状态改变，仍然可能出现问题。

设备的电磁兼容性处于最坏的状态：系统出现电磁兼容问题时，之所以不好诊断，一个主要原因是，故障不容易复现，既不好诊断，也不容易验证所采取的措施是否有效。因此，在进行EMC试验时，应该在设备处于最坏的情况下进行试验，使缺陷暴露出来。其中，最重要的一个条件就是，所有的电缆都应该连接上，因为电缆对设备的电磁兼容性影响最大。

电缆摆放方式固定：正是因为电缆对设备的电磁兼容的影响很大，因此，他的摆放方式只要发生微小的变化，就会影响试验的结果。为了保证试验的重复性，电缆的摆放方式要固定。GJB151中对电缆的摆设方式作了明确的规定，按照那里的要求进行摆放就可以了。而一些商业标准没有这样明确的规定。

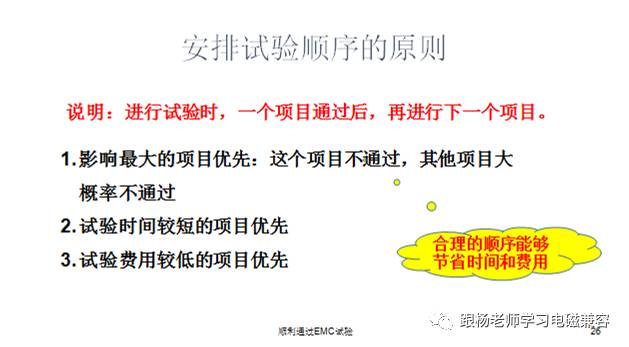

另外，在进行试验时，可能还涉及到软件的配合，特别是在进行敏感性试验时，可能需要编制一些软件来监测设备运行状态。

前面提到，为了获得最大骚扰辐射，设备应该连接上所有的外拖电缆，电缆长度、种类最好接近实际使用时的状态，。

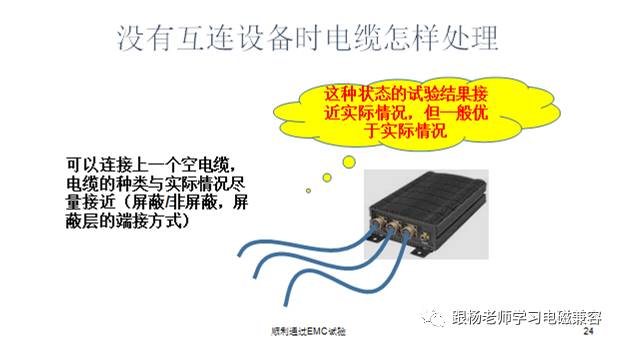

很多设计师有个疑虑，这就是，如果设备需要连接的其他设备没有准备好，那怎么连接这根电缆呢？

这没关系，电缆的另一头空着也没关系，这种状态虽然与实际的状态不同，也基本代表了最坏的情况。

一般来讲，电缆的一端什么都不连时，测量的辐射发射会比实际的情况稍微小一点。随着后面的学习，大家会理解这一点。

另外，提醒大家一下，电缆的一端空着时，磁环的效果可能会打折扣。也就是，当辐射发射超标时，你可能喜欢在电缆上套一个磁环，希望能够降低辐射。但是，如果电缆的一端悬空，你对磁环不要抱有太大的期望。其中的道理，随着后面的学习，你也会清楚。

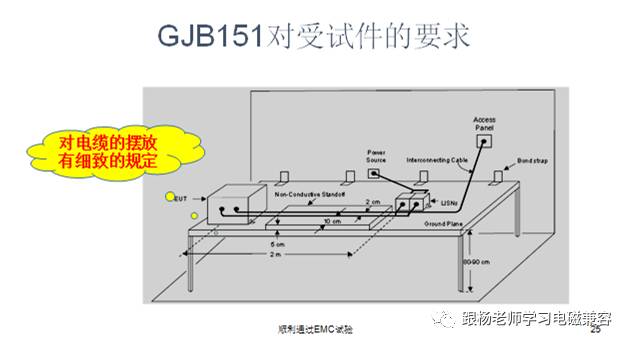

图中是军标GJB151对安装在金属平台上的设备的试验摆放要求，这张图来自MIL STD 461F，因为那里的图比较清楚，这没关系，因为GJB151A/B主要是参考MIL STD 461编制（编译）的。

对于安装在非金属平台上的设备另外有规定。这也体现了前面我们所提到的试验原则，就是，试验的状态尽量接近实际使用的状态。

从图中可以看到，对电源电缆、信号电缆的摆放有明确的规定。特别是对电源线的规定十分细致。

请大家注意，这一点十分重要。在实际的试验中，如果发现试验室人员没有按照这个规定进行摆放，你可以提出要求进行更正。为什么电缆的摆放这么重要呢？

因为电源线上传导发射电流会伴随着辐射发射。这种辐射发射与电源线的长度、距离地线的距离等因素有关。如果按照图中所示的方式严格摆放，当电源线的传导发射确定时，辐射发射基本也就确定了。这样保证你的设备如果通过CE102试验，在10kHz - 10MHz的频率范围内，电源线产生的辐射发射超过RE102的辐射。

否则，可能出现，尽管你的设备满足了CE102的要求，但是电源线仍然会产生超过RE102的辐射。为了满足RE102的要求，你需要进一步减小传导发射。
