思考题（十三）分析：

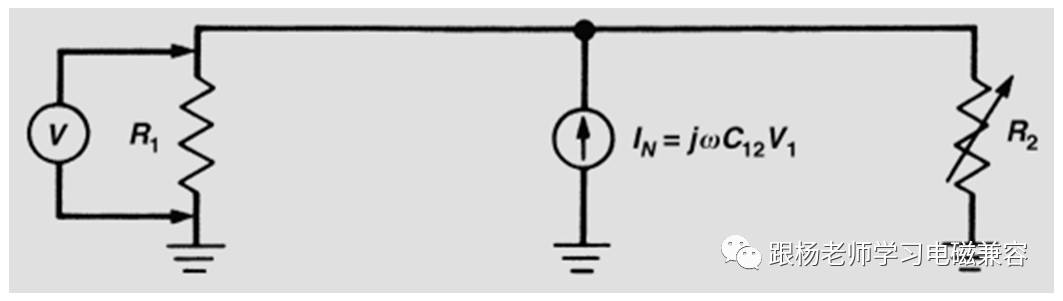

下图是通过电容耦合夹向电缆注入骚扰的模型，注入的骚扰可以等效为一个电流源I_N。

耦合夹上的骚扰电压是V₁，耦合电容是C₁₂，骚扰的角频率是w。

利用这个模型分析，为什么在电缆上套磁环不一定能提高抗扰性。

思考题分析

因为这模型中，将电容耦合等效为一个电流源。

电流源发出的电流是一定的。这些骚扰电流分别流向R1和R2。当我们在电缆上套上一个磁环时，等于增加了一侧的阻抗，另一侧会有更多的电流。如果这一侧有敏感电路，就会出现敏感的问题。
