思考题（三十二）分析

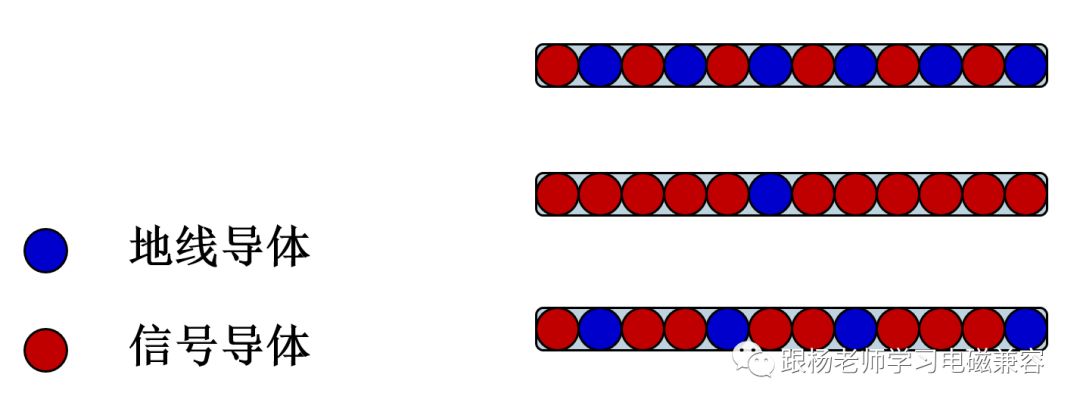

两块 PCB分别安装在机箱的两个面板上，他们之间通过扁平电缆互连（互连电缆跨越缝隙）。电缆中有信号线和地线，分布如下图所示的三种，哪种导致面板之间的缝隙的泄漏更严重？

思考题分析：

按照从上到下的顺序，第二个导致的泄漏最严重。

因为任何电缆都会泄漏共模电流，共模电流流过分析就会导致缝隙的泄漏。共模电流越大，缝隙的泄漏越严重。

电缆的共模电流的泄漏程度与电缆中的差模电流路径阻抗有关。差模电流路径的阻抗越高，越容易泄漏共模电流。

而差模电流路径的阻抗与差模电流回路的面积有关。显然，第二种情况，差模电流回路的面积最大，因此，阻抗最高。所以，泄漏的共模电流越大。
