顺利通过EMC试验（四十一）文字版

预习思考题

在进行传导发射试验时，如果空间的电磁场骚扰，会对试验结果带来什么不良的影响？

首先，我们了解一下传导发射试验的基本原理。

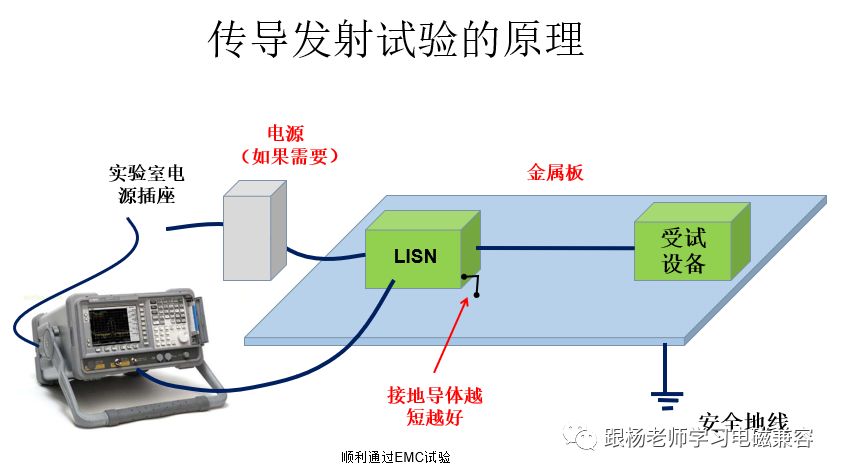

传导发射的基本原理如图所示。

准备一块金属板，这个金属板的尺寸要满足放置LISN和受试设备的要求。这块金属板要与安全地连接起来。安全地就是墙上电源插座中的地线。

将LISN和受试设备放置在金属板上。

把LISN的接地端与金属板连接好，连接导体越短越好，过长会影响测量的结果。

受试设备按照实际使用的情况，决定是否与金属板连接起来。如果受试设备在使用时，需要与金属台面固定，就进行连接。

LISN连接到电源上，在普通实验环境中，交流电就是墙上的电源插座。如果设备使用直流供电的，就需要一个直流电源。

将频谱分析仪连接到LISN的射频输出端口，就可以进行测量了。

传导发射试验的原理虽然简单，但是要获得正确的试验结果，需要保证背景噪声低于限制值6dB。背景噪声就是在受试设备没有工作时，频谱分析仪上读出的骚扰数值。

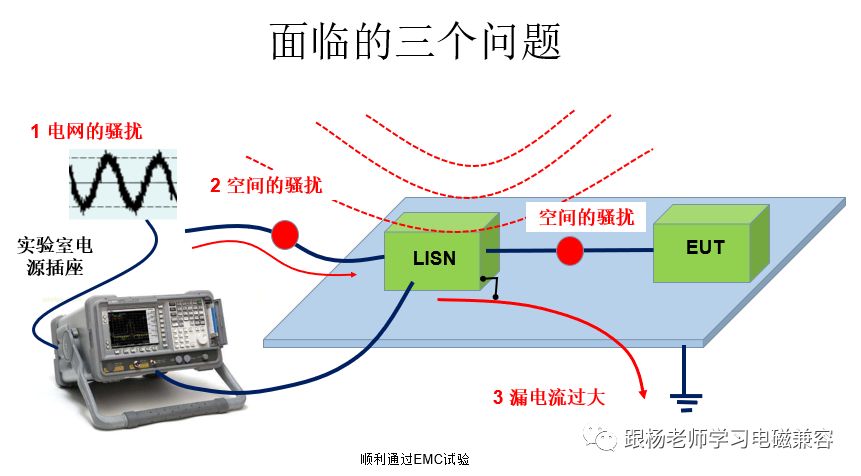

背景噪声主要有两个来源，一个是电网，另一个是空间。当然，如果使用直流电源供电，直流电源的噪声也是一个来源，这相当于电网骚扰。

普通办公环境中，电网上的骚扰很强。这些骚扰来自电网上的各种电子设备，如果电网上有大功率的电力电子设备，例如UPS电源，变频空调等，骚扰会更加严重。

另一种骚扰来自空间，虽然对于10MHz或者30MHz以下的频段，空间的骚扰并不是主要的，但是如果想对电源线的高频传导发射进行摸底，更高频率的空间骚扰可能成为问题。我们知道，电源线的高频传导发射会影响RE102等辐射发射指标。

除了背景噪声的问题以外，还有一个问题需要引起重视，这就是LISN产生的漏电流。当LISN接到交流电网上时，较大的漏电流可能触发漏电保护器动作，是试验无法开展。

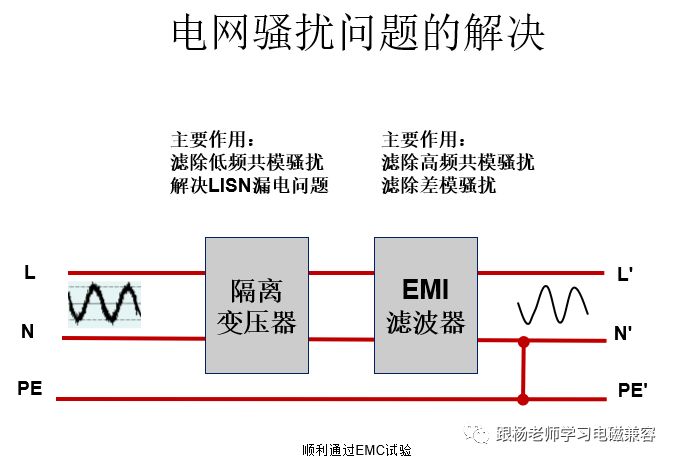

对于电网上的骚扰，可以按照图中所示的方法进行滤除。

首先，使用一个隔离变压器。隔离变压器的作用是滤除共模骚扰。由于变压器只能够变换差模电压，因此，电网上的共模电压就被隔离掉了。但是，由于隔离变压器的初级和次级之间有杂散电容，这为较高频率的共模骚扰提供了通路。

隔离变压器后面，是一个EMI滤波器。他的作用有两个，一个是滤除从隔离变压器泄漏过来的高频共模骚扰，另一个作用是滤除差模骚扰，因为变压器对差模骚扰是没有隔离作用的。

另外，隔离变压器解决了LISN漏电的问题。使用了隔离变压器以后，就不会出现漏电保护器动作的问题。

对于空间的骚扰，就只能采取屏蔽的方法了。

有些设计师建造了一个小的屏蔽室，例如，3米×3米，将LISN和受试设备都放在里面，但是这仍然不适合普通实验室的环境，而且由于空间狭小，人员的工作条件比较差。

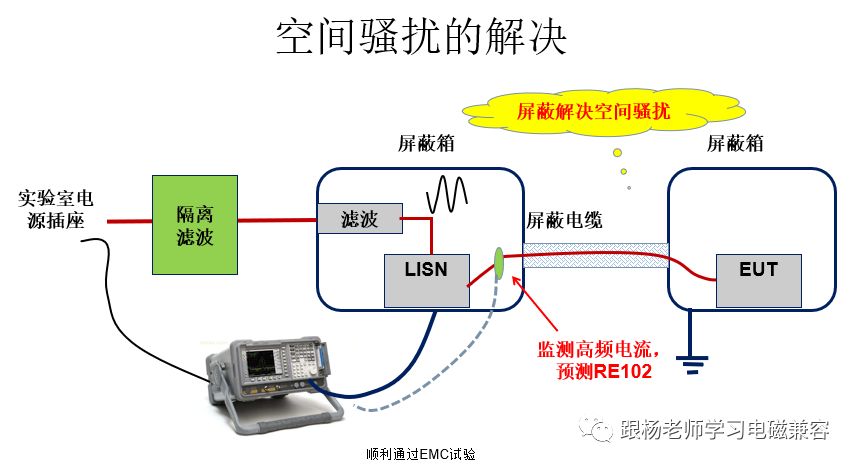

这里介绍一个简单的方法，如图所示。

我们将LISN放置在一个小屏蔽箱内，将受试设备（EUT）放置在另一个小屏蔽箱内，然后，它们之间用屏蔽电缆进行连接。这样就构成了一个完整的屏蔽体，使试验环境与外界电磁场隔离。

这个方案避免了小屏蔽室占用空间较大，人员工作条件较差的缺点。

由于消除了空间的骚扰，因此，我们可以用一个电流卡钳来监测电源线上的共模电流，并依据这个共模电流来预测辐射发射（RE102）。

从共模电流预测辐射发射的方法前面我们已经做了介绍。
