功放电路中负反馈的作用

16小时前浏览0

负反馈网络是宽带功率放大器中常用到的部分,它的作用一般包含改善增益平坦度以及提高电路的稳定性。常见的负反馈网络一般由RC串联而成。

射频功率放大管的增益随频率的增高而下降,一般情况下,每增加一个倍频程,增益下降约6dB。在窄带电路中,增益随频率的增高而下降的情况可以忽略不计,但在多倍频程电路中,必须考虑对低频增益的压制。

1.拓宽频段,改善增益不平

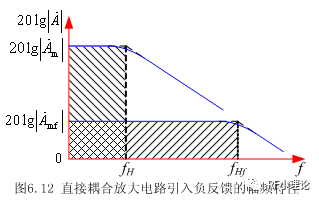

放大电路的频率响应引起放大倍数下降,通过负反馈可以展宽通频带来改善增益

闭环放大倍数 A f 是开环放大倍数 A 的 1 1+AF 倍,闭环放大电路的通频带 B W f 是开环放大电路的通频带 BW 的( 1+AF )倍。增益带宽积不变。

设开环时放大电路在高频段的放大倍数为:

A ˙ H = A ˙ m 1+j f f H

A ˙ m —— 开环时中频放大倍数 f H —— 开环时上限频率

引入负反馈后的高频放大倍数为: A ˙ Hf = A ˙ H 1+ A ˙ H F ˙ 整理后得

引入负反馈后的中频放大倍数和上限频率 A ˙ mf = A ˙ m 1+ A ˙ m F ˙ f Hf =(1+ A ˙ m F ˙ ) f H 。





开环放大器的通频带 BW= f H

闭环放大器的通频带 B W f = f Hf =(1+ A ˙ m F ˙ ) f H

增益带宽积不变。

由上述公式可知,增益带宽积不变,可以通过扩宽频段——采用负反馈网络实现对增益的平衡。

使用电阻负反馈网络,电阻负反馈网络用于压制放大器在低频上高增益特性,电阻值越小压制作用越大。一般原则:以高频段增益为基准增益,使用 100 ~ 200 Ω 电阻,将低频段的增益降低到大于基准增益 2 ~ 3 dB。

2.稳定功放的稳定性,改善外界环境变化对功放的影响

负反馈的基本原理及框图如下图所示

无反馈时:Y(t)=X(t+A(dB)

有反馈时:Y(t)=X(t+A(dB)-B(dB)

电压或者高低温变化都是反应为增益A的变化,从上述公式中可以看出,当A变化时,增益A变为A+p,由于增益B为从功放输出端耦合回来的增益,耦合器为无源器件不随电压变化,温度变化耦合器的耦合功率变化较小(可以忽略不计)

所以B变为B+p,Y(t)1= X(t+A(dB)+p-B(dB)-p= X(t+A(dB)-B(dB)

所以可以看出,有负反馈电路时,功率不随高低温与电压变化而变化。设计可以满足功率稳定度的要求。


来源:射频通信链
电路
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-07-28
最近编辑:16小时前
匹诺曹
签名征集中
获赞 6粉丝 39文章 396课程 0
点赞
收藏
作者推荐

功放手册解读——带你看功放手册里那些被你忽略的信息

功放手册是做功放设计的必备工具,那手册里面到底说了哪些东西呢?有哪些信息是没有解读到的呢?今天就带你来看看功放datasheet里到底隐藏了些什么。这是一个NXP的功放管1.从首页大家都可以得到以下常规信息:输出功率7w,工作电压为7.5V,频率为:136-941MHz,大信号增益为:15dB,饱和效率为60%左右。除了这些还有什么?有个信息很容易被忽略,:负载失配我们可以看到表格里单列了这一项:在驻波比:65:1的时候,器件性能没有下降。这个信息很关键,这个关系到我们功放的可靠性,在功放开短路的时候器件会不会有损伤,功放是否要做开短路保护。 2.上图是功放的极限条件,里面有个信息值得我们关注,热阻及结温。结温计算公式:TJ=TA+RθJC*PD其中 TJ 为结温,TA 为环境温度,RθJC 为热阻(取自数据表),PD 为功耗 ,从上述表格中的数据我们可以得出以100MHz频段为例PD=7/0.69=10假如我们在高温条件下工作,75°CTJ = 75°C + (1.1C/W x 10W) = 86°C 《150°C,符合高低温条件。同时可以根据TJ计算散热器面积以及对热仿真计算。 3.电容上表是功放的输入、输出和反向电容输入输出电容大家都知道,功放的输入输出电容大小与功放的工作频率反相关。我们重点讲一下CRSS-米勒电容 米勒电容会产生米勒效应,它就是一个电容的负反馈。在驱动前,Crss上是高电压,当驱动波形上升到阈值电压时,MOS管导通,d极电压急剧下降,通过Crss拉低g脚驱动电压,如果驱动功率不足,将在驱动波形的上升沿阈值电压附近留下一个阶梯;就是我们常说的功放爬坡过程中的平台效应,在设计收发切换时要考虑规避平台。可以通过调整馈电电阻改善问题。除了米勒效应,CRSS还决定了功放的VBW。做功放的常说这个功放管不能做宽带,那为什么不能做宽带呢?从哪看出来的呢?就是从CRSS这里。功放的VBW是什么?VBW在线性系统里面是比较重要是一个指标,具体就是VBW起到了限制带宽的作用。VBW:用双音信号测试得到的交调开始急剧恶化时的双音间隔。在双音测试系统里面,定义当在工作频率点,输入双音信号,随着双音间隔的变大,当出现左右两边的IM3的幅度相差3dB的时候,此时,双音间隔就叫做VBW解释:功放管在输出端有个CRSS的电容(内部匹配),在靠近输出的地方,由于要馈电,要等效引入一个扼交的电感,具体可以由微带或者是直接绕线电感等效,此时,对于整个系统,由于LC谐振,会在比较低的频率下产生一个谐振点,整个谐振点的频率就是VBW。 由功放的VBW产生的原因可以采取2个措施来改变VBW,具体就是CRSS和L的值,但是CRSS是功放内部的匹配改不了,我们只能改变L的值,例如,我们把L的值变小,就可以变大VBW,在实际中,比如我们本来是单电源馈电,我们改成双电源平衡馈电,可以减小L的值,因为2个电感并联就等效于L变小了,VBW就变大了。注意一点的是每个频率都有最佳馈电电感,单路改双路馈电固然能够增加VBW,但是降低馈电电感同样会恶化EVM,所以有一些功放就是不能做宽带。 4.功放匹配设计上图就是功放的匹配设计了,根据表格可以得到功放的输入输出阻抗,通过共轭匹配,对照手册的测试数据调整匹配设计。 来源:射频通信链
