射频实战应用-双工器的设计与计算

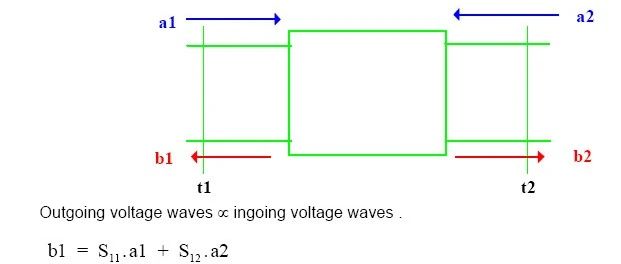

射频各个模块的学习需要掌握到什么深度？ 射频按模块分主要分为以下几类：无源，频率源，放大器这三类 1.无源 无源的典型代表是滤波器类 无源类器件是最适合学习掌握S参数的 通过滤波器，耦合器的调试能够深刻理解S参数的实际意义与优化方向。 那么无源类器件需要掌握到什么程度呢？以滤波器为例： 需要知道各种类型的滤波器的优缺点，各种滤波器能实现大概多少的指标，例如：sub-1G，低通滤波器插损一般能做到多少，谐波抑制能实现多少？带通滤波器的插损能做多少？抑制能实现多少？ 2.有源 有源器件的典型代表是功放，而功放最关键的参数是线性和效率 线性考察的参数主要是p-1，IM3，和EVM 纯做功放的主要看IM3 b功率降1dB，左IM3降1dB，右IM3降2dB。 a功率降1dB，左IM3降2dB，右IM3降1dB。 做通信的功放主要看EVM 一个功放工程师需要掌握到，提出一个IM3指标或者EVM指标，能够评估选择多大功率的功放，此时效率能够做到多少？需要采用何种材料的功放。 功放饱和输出时，谐波能做多少？怎么优化记忆效应，怎么优化宽带噪声。 3.频率源 频率源是一个核心器件，关系到很多的指标设计。 现在很多频率源都是集成式的，但是还是需要掌握频率源的关键设计与优化方向。 首先需要知道开环与闭环的关系。 环路带宽内的相位噪声由哪方面决定。带外噪声又由谁决定。 环路带宽受哪些因素影响。 相位噪声优化的极限是什么。 锁定时间怎么估算。 怎么规避整数杂散和小数杂散 以上三个方向，那些问题如果都能解决，这个方向上的深度基本是够了。 来源：射频通信链
