工程师之间拉开差距的地方是什么

6小时前浏览0
工程师和工程师之间最大的差距是什么?以前会觉得是基础,确实模电很难,各种公式的推导很复杂,但是现在集成度越来越高,很复杂的公式都模块化,应用化,并不需要知道它怎么来的,需要怎么用就能做的很好。

工程师是做工程实现的,反倒是细节才能体现工程师的能力。

举个例子——LNA

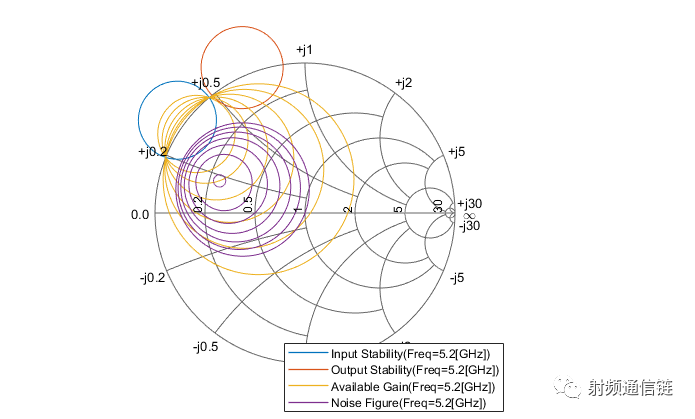

LNA是射频工程师常用的器件,十年前的器件还需要做稳定匹配和阻抗匹配

现在的LNA不是内匹配销售都不好意思拿出来推。但是这样的LNA你真的了解吗?真的能用的好吗?

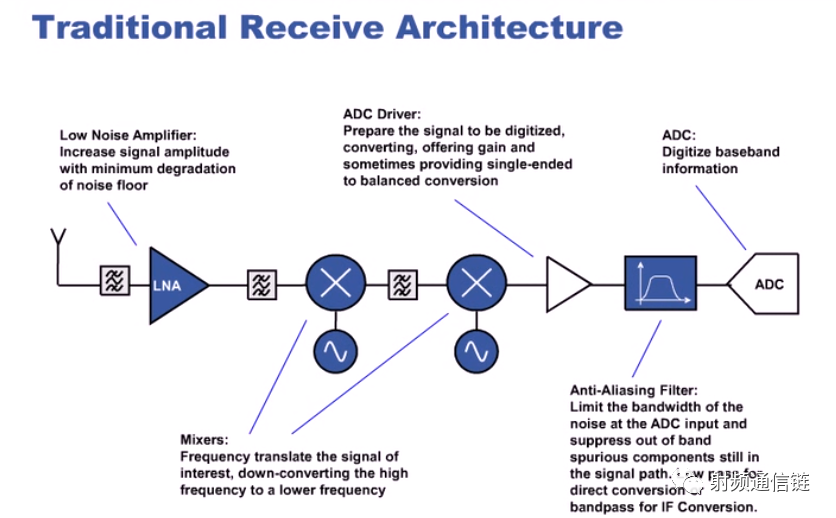

LNA作为链路的第一级,关系到整个链路的指标,所以LNA是需要被保护的,绝对不能损坏。

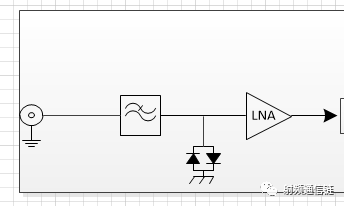

加limtter,对加limtter,加limtter就不坏了吗?

相信很多射频工程师也都遇到过,加了limtter也坏了。

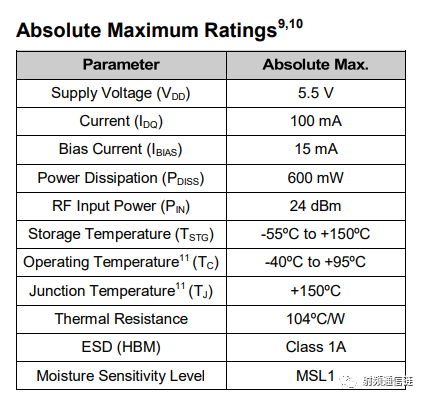

反复看,limtter最大输出10dBm,LNA最大输入20dBm,没超,怎么就坏了呢?

第一个反应是LNA是不是扛不住10dBm?

再验

输入15dBm给LNA,没坏

产生了悖论

仔细分析,原因应该还是limtter上,但是limtter输出幅度也没问题。这里就需要分析limtter的特性。

限幅器

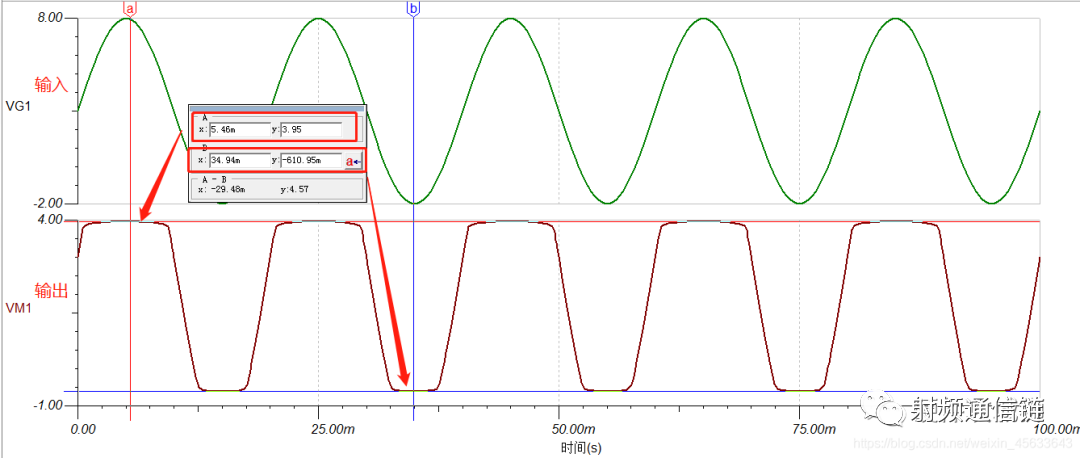

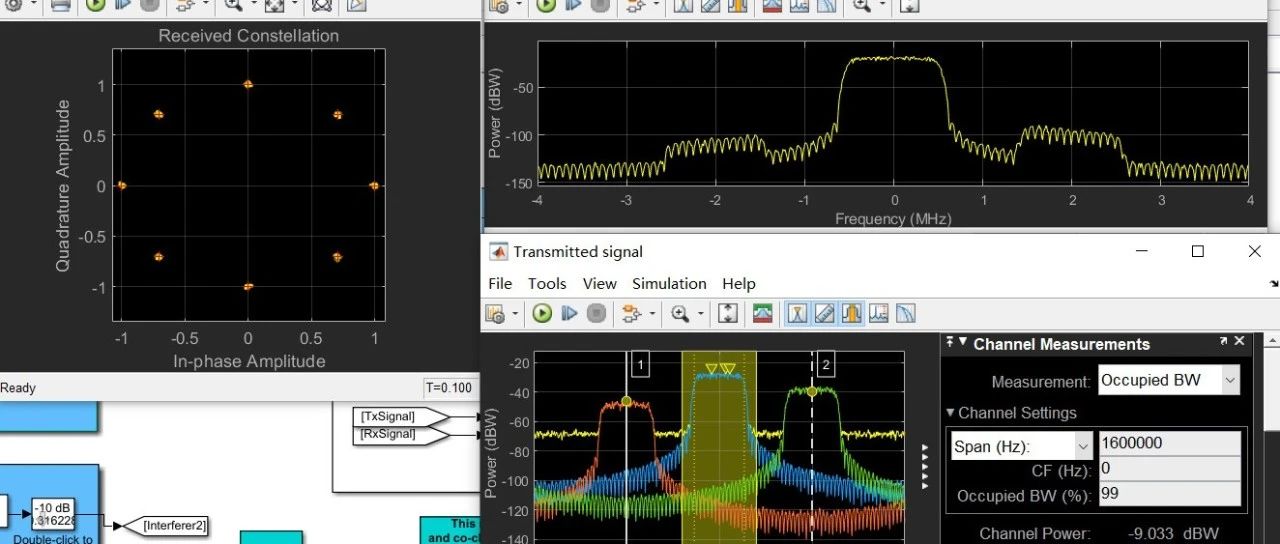

限幅器是一个非线性器件,在限制幅度输出的过程会产生丰富的谐波,而谐波的频率可能会超出LNA的使用范围,在这种情况下,LNA电流会急剧增加,耗散功率也急剧增加,最终会因为温度过高而击穿。

搞明白LNA损坏的原因就可以找到找到相应的对策,一是从源头做起,LNA损坏的根本原因是因为电流增加而导致温度上升损坏,对LNA进行电流限制。

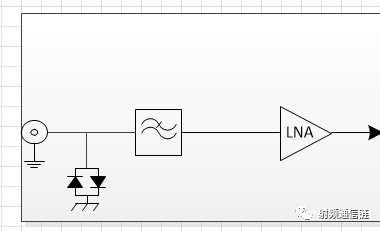

二、LNA被击穿是因为限幅器产生了超出LNA使用范围的谐波。在不降低灵敏度的情况下,调换一下限幅器和滤波器的位置。



整个过程没有复杂的理论,也没有什么难懂的地方,就是对细节的验证和分析。

但是能分析出这样原因的工程师也算是一个高级工程师,所以差距是什么
