射频设计-压控振荡器的设计与实现

匹诺曹

6小时前浏览0

做通信的大家都知道，频率源是一个设计的核心，通不通看收发链路，指标好不好关键看频率源的指标。

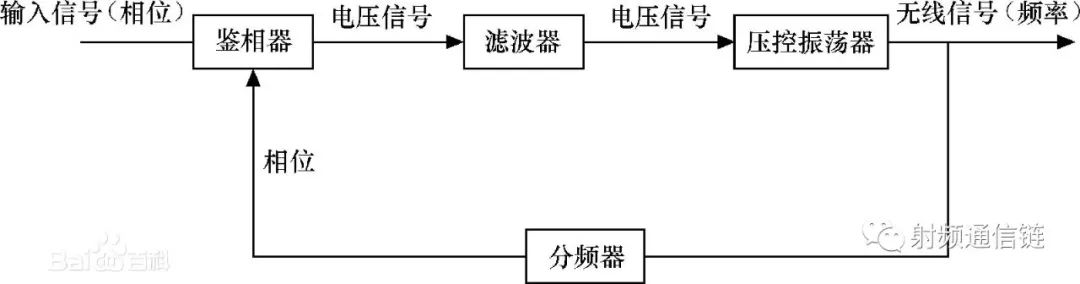

频率源由两大块构成，一块是VCO，另一块是鉴相/鉴频。

今天主要来讲的是VCO

压控振荡器指输出频率与输入控制电压有对应关系的振荡电路(VCO)，频率是输入信号电压的函数的振荡器VCO，振荡器的工作状态或振荡回路的元件参数受输入控制电压的控制，就可构成一个压控振荡器。

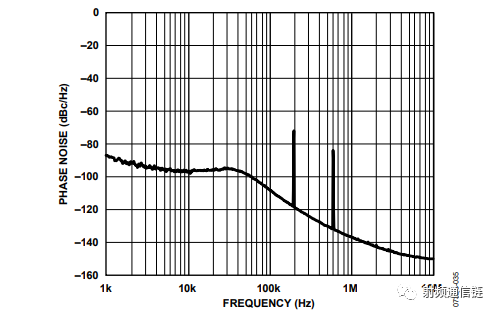

锁相环的相位噪声有两部分构成，一是环路以内的相位噪声，主要受参考晶振的影响；

F=FOM + 10log fpfd + 20log N

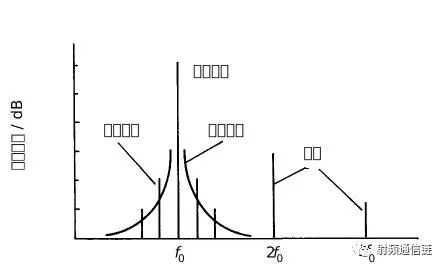

另一个是带外噪声，也就是我们说的相噪，主要受锁VCO的影响。

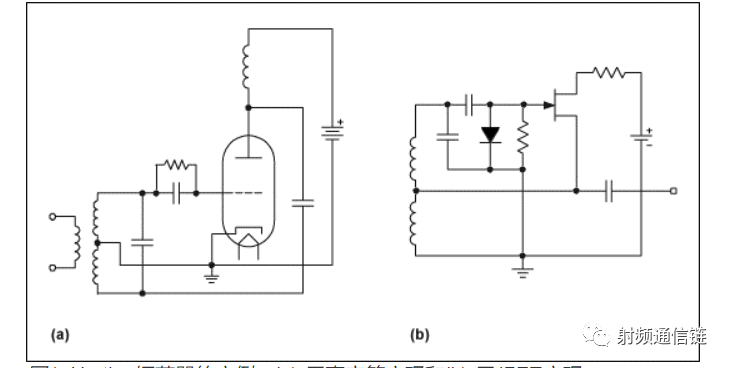

VCO的工作原理是基于自振回路的特性。它通常由一个振荡电路和一个电压控制单元组成。振荡电路可以是RC震荡器、LC震荡器、晶体振荡器或谐振腔等。

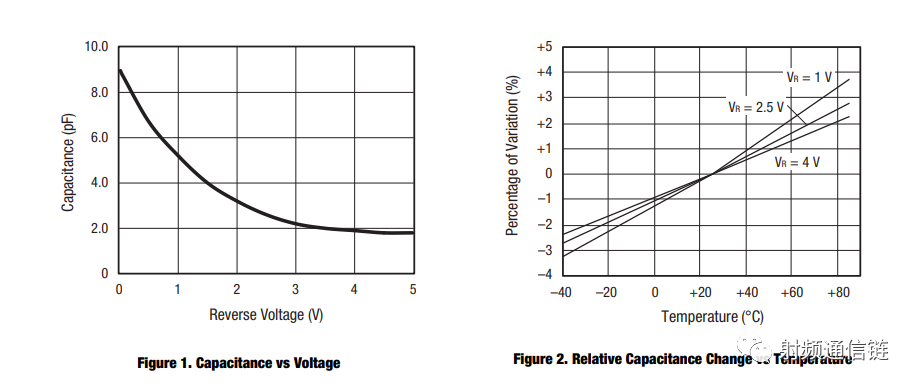

我们常用的压控振荡器，压控控制的是变容二极管的电压，通过采用变容二极管为这些设计增加频率控制功能，从而改变振荡电路的谐振频率，变容二极管有时也称为变容器二极管，是专门用来提供可变电容的结型二极管。P-N 结经过反向偏置，并且可以通过改变所施加的直流偏置电压来改变二极管的电容。变容二极管的电容与所施加的直流偏置电压成反比：反向偏置越高，二极管的耗尽区越大，因而电容也越小。

电容的变化范围决定了频率的变化范围，f变化范围与LC的根号一致。

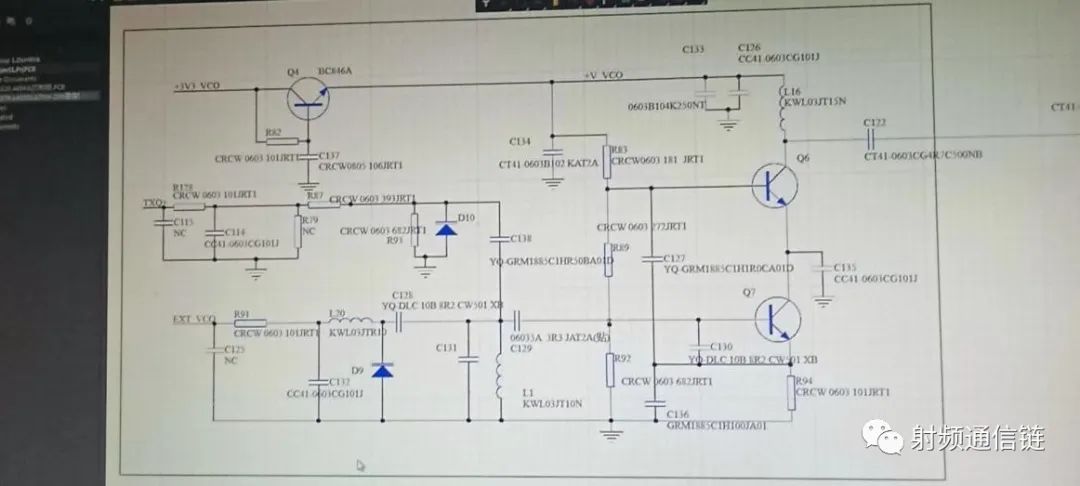

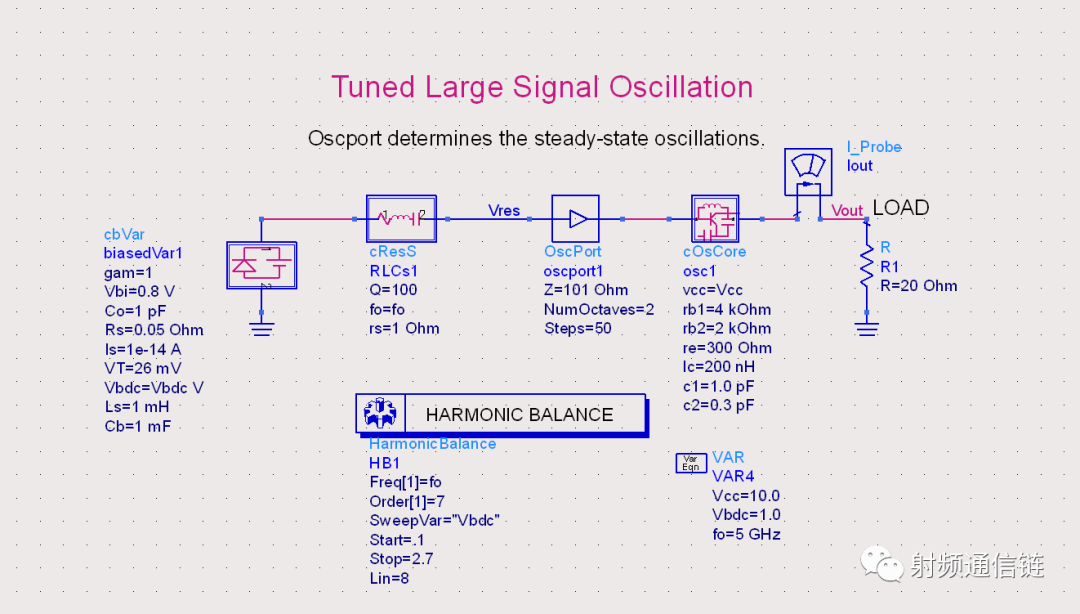

基于上图的架构，搭建出的VCO电路。

总结

频率源在当下，基本都是集成VCO的锁相环，外置VCO的设计越来越少，但是任然没有退出设计视野，原因就是单独设计的VCO可以在性能和功耗上比集成的锁相环更具有优势。

频率源是一个设计的核心，了解VCO的设计过程对频率源的理解会更加深入。

祝好！

来源：射频通信链
