射频指标要串起来看

匹诺曹

14小时前浏览0

很多入门不久的射频人都觉得射频难

“靠，这个杂散是从哪里来的，为什么我按一下就没了”

“手指放在这里不要动”

····

我长和新来的工程师说，让你去测试指标不是在为难你，射频的指标不是单独的，串起来看就顺了。从整机测试指标再去做模块，能够帮助工程师更好的理解模块与整机的关系，模块指标对整机指标的影响。

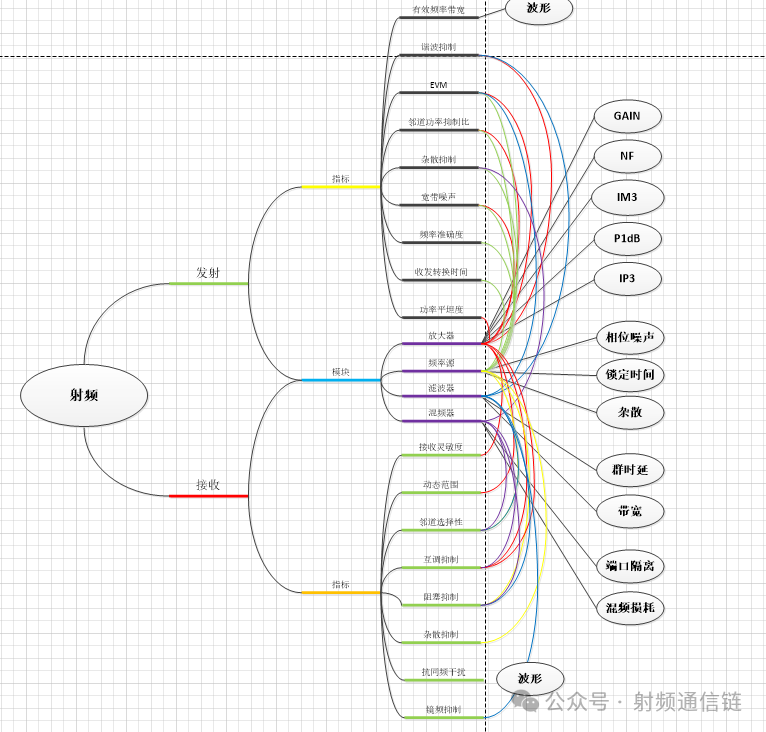

射频从整体看就两大块，接收和发射。

指标也分为发射指标和接收指标。

射频从模块看就是放大器（PA/LNA），频率源，混频器，滤波器（双工器/环形器）等模块。

这四个大模块的指标决定了发射和接收的指标。

比如说EVM

这是个整机指标

很多人第一个就想到是功放，那么除了功放EVM还受设么影响呢？

看EVM的定义

EVM是幅度和相位偏移的累加值

那么整个发射系统中能造成幅度或者相位失真的所有模块都会影响EVM

所以除了功放，滤波器的群时延也会造成相位的失真，锁相环同样也会影响EVM。

总结

射频学会了从整体到局部，指标串起来看，其实射频也没那么难！

另：本人计划今年开几场直播和大家聊聊射频，聊聊指标设计

第一场直播聊聊面试关注的那些事！

欢迎大家预约直播。预计会在3月中下旬！

祝好！

来源：射频通信链

四分之一波长在功放设计中的应用

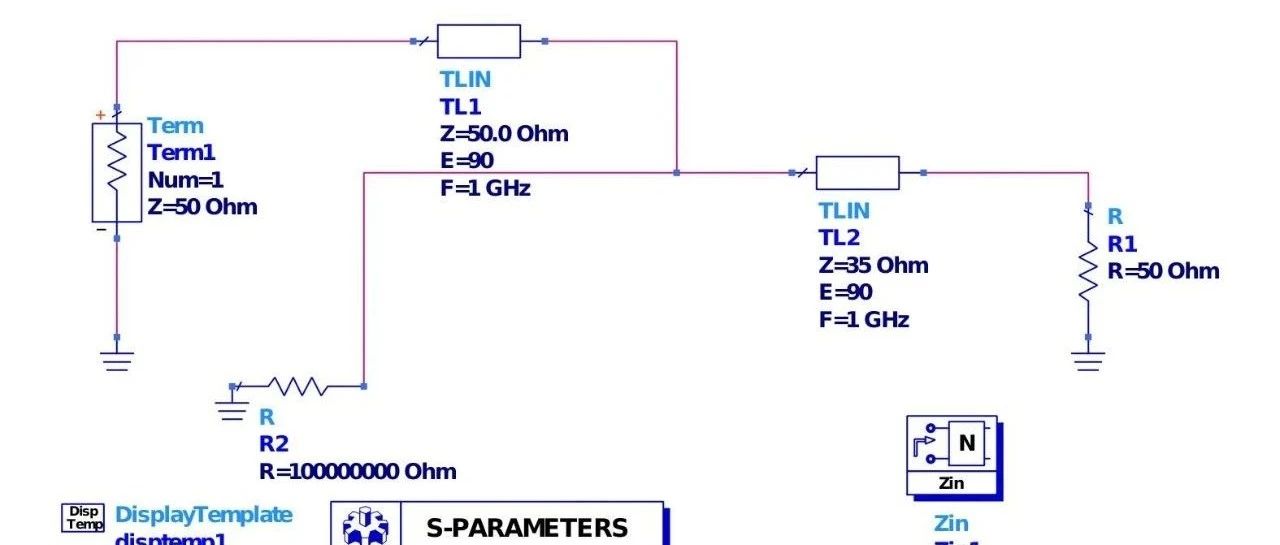

1/4λ波长传输线（Quarter-wave transmission line）是一种特殊的传输线，其长度为驻波的1/4倍，可以用于将信号从一个点传输到另一个点，同时匹配阻抗和减少反射。四分之一波长线的阻抗公式为ZIN=Z20/ZL 1/4λ波长传输线的特点是具有阻抗不变的性质，在功放的电路应用非常多。下面是1/4λ波长开路仿真当1/4λ波长开路时，基于公式的计算，输入端阻抗为0，smtih仿真的结果与计算吻合。基于1/4λ阻抗不变的原理，1/4λ在功放电路的设计中应用较多。1.馈电很多功放的电源馈电在ADS仿真中都是用1/4λ，原因在于1/4λ与电源端相对于射频来说阻抗为0，那么1/4λ与漏极之间阻抗相对射频来说就是无穷大，防止射频信号从馈电端泄露。2.Doherty 做功放的最终目标就是线性好、效率高。Doherty功放就是这样一个功放，兼顾效率和线性。就是利用1/4λ阻抗不变的原理改变主功放的阻抗，实现效率的提升。但是也是由于1/4λ，导致Doherty功放的带宽比较窄。当频率偏离中心频点时，回退阻抗的实部减小较快。回退阻抗的实部减小意味着电压的摆幅降低，回退效率下降(电压不会提前饱和了)。因此在设计中此种结构的Doherty功放不具备宽带能力。来源：射频通信链
