为什么模电这么难学

1天前浏览1

因为在高等教育体系中,模电是涉及半导体方向的第一门工程类课程,是一门技术类的启蒙教材。他不同于电路(Circuit),电路是基于普通物理基础的电气入门课程,诞生于第二次工业革命,从摩擦起电到伏特电池,奥斯特,法拉第,安培,麦克斯韦等一大批物理学家构建了物理的一个全新分支:电磁学,与传统的牛顿力学和开尔文热力学并肩存在。所以电路很大程度上是物理学的延申,学起来逻辑性强,有数学定理可以依靠。高中都设置有物理课程,所以到了大学学电路就很容易。

模拟电子学(Analog Electronics)是一门纯技术类学科,是伴随半导体技术而诞生的。其中的已知电路,拓扑,应用手段都是纯技术,更多的是一种工作笔记汇总。其中记录的是20世纪这100年中被人类发明的一系列的模拟电子技术成果。很显然,作为半导体方向的启蒙读物,模电教材是不合格的。在没有介绍学科发展,技术背景,应用场景的情况下,直接罗列技术成果基本上就是让学生去背下来所有内容。

我们回头来看模电的历史,大概能明白模电到底是什么,谁发明的,现在怎么样了,哪些人还在用。

模电最早不是为了做半导体,不是为了做二极管、三极管,不是为了做放大器,亦不是为了做音响功放、电报电话。模电诞生的初衷是为了直接做计算机。对,你没看错,是直接推塔,做计算机。1930年,MIT诞生了世界上第一台通用模拟计算机[1],主要工作是求解6阶微分方程。这台计算机甚至和电都没有关系,是一个纯机械的求解方法。因为世界生产力发展迅猛,人类对于计算能力的渴望增长飞快。到了第二次世界大战开始后,计算能力甚至开始影响到了战争发展。1940年,贝尔实验室研发出了第一台M-9模电计算机,而且一上来就直接放在战斗机上,通过雷达数据在线计算敌机轨迹,形成一套自动机炮火瞄系统,美军战机射杀敌机的耗弹量下降了10倍,也就是说射杀精度上升了10倍,一台计算机就可以匹敌一个王牌飞行员,计算的威力实打实的让所有人开始重视。欧洲战局中,美国开始占领制空权,到了1944年,终于终止了德国V1火箭对伦敦的继续空袭,这其中M-9模算功高至伟。在M-9计算机中的核心元件便是带负反馈的真空管放大器。两个天才Randall Ragazzini和Russell历史性发明了运算放大器(operational amplifier),并同时基于运放构造了积分、求反、加减法电路。他们在论文中写道:“把放大器的输出端反过来连到输入端后竟然可以进行电压的数学运算了……”[2]

1952年,从战争中走出来的大明星,运算放大器,终于走向民用。George A. Philbrick 引入第一个商业化的运算放大器 K2-W。+/-300 V供电,+/- 50 V压摆,可以带50K欧负载,售价22美元。

由此我们可以看到,这时候的模电,主要是为了搭建运算电路,执行加减乘除,积分微分,求反求倒。这就是各位课本里各个章节的由来。那么为了能算的更快,更准,运放的性能就会被各大科技公司拿出来攻关克难。这时候,米勒效应的问题出现了,振荡问题出现了,那么人们通过科学知识逐步的找出了物理模型并系统的研究怎样避免这些问题出现。这时候运放还都是真空管,因为半导体还没有商业化。

1962年,一个叫 Bob Widlar的小伙刚刚从美国中部科罗拉多大学本科毕业了。他在一家研究机构工作,他在电路设计方面天赋异禀,直接吸引了给他们供货的一家供应商的注意。尽管挖客户跳槽是商业忌讳,但这家供应商还是想方设法挖到Widlar并让他负责一款新产品的研发。1964年,Widlar不负众望,主导研发的产品面世了,这便是大名鼎鼎的µA702,世界上第一款基于半导体的运算放大器,从此世界进入了一个新时代。这个时代叫做“超大规模集成电路”,而这个挖墙脚的公司叫做“仙童半导体”。

和K2-W一样,uA702也采用了两级电压放大,于是也面临一个难题:如何在不牺牲增益(Gain)的情况下将一个差分(Differential signal)信号转换成单端信号(Single-ended signal)。这个问题很难,因为会损失一半的信号。而之前K2-W就直接不要了这一半信号。我们的天才Widlar创造了又一个跨时代的发明:电流镜(current-mirror )。他用了9个NPN型的三极管,搭建了一个我们后人都无法理解他怎么搭出来的电路,他把信号成功的向上抬高了一半,从而避免了失真。这就是各位书上电流镜的由来。那么Widlar的这种把几个三极管集成在一个器件中的行为被后人称为:“模拟芯片设计”(Analog IC Design)。

而这时,神的故事才刚刚开始。Widlar在搞定完运放之后,顺手搞了专门用于比较功能的运放710和711,比较时间缩短至40ns,将当时其他基于普通云放的带宽扩展了十倍。而这种专门用来比较的运放被称为比较器。这就是各位书上比较器那一章的由来。

之后又搞了uA726,将温漂变态的压到了0.2µV/°C,满足了军品的温度参数(-55°C to +125°C)。这就是各位温漂那一节的由来。为什么这时候计算机需求这么大?因为美苏冷战开始了,地球人对于军事和航空航天产业的升级迅速铺开。国家每年将GDP的百分之几十用在了科技创新上,半导体产业进入了举国 体制

1965年,Widlar要求仙童加工资被拒绝,于是带着同事Talbert离职,进入美国国家半导体公司。跳槽之后的第一款产品是LM100/101A。Wildar想,电流镜能做信号运算,也同样能做功率控制,于是用同样的思路做成了这款基于运放原理的稳压器(Regulator)。这就是大家书上直流稳压电源那一章的由来,也是线性稳压器件的开始。现在你们熟悉的LM317就是这个系列的曾曾曾孙子。这款器件最大的特色是,无论负载怎么变,输出电压稳稳的定格在一个常值,这对于电源的发展无疑做出了巨大贡献。

Widlar的线性稳压思路同时诞生了另一个产品:电压基准芯片。在模拟电路中,电压需要一个绝对准确的标准作为参考电压(Reference voltage),比如5V就应该是5V,如果实际变成了5.01V,那么最后的计算结果就跑偏了,相当于计算机的浮点精度。而Widlar的稳压思路大大提升了整个模电的参考电压精度标准。这就是各位书上电压基准那一章的由来。那么怎么把一个电压基准就死死的钉在一个值呢?Widlar想到了二极管的导通电压是0.6V,很固定。但这个导通电压会随着电流和温度的变化而变化,高达0.3%/°C。如果能对这个电压做一个2mV每摄氏度的补偿将是极好的。于是Widlar基于电流镜的经验,设计出了CTAT(负温漂系数电路),从物理原理上证明了输出电压可以和温度无关。电压准确度被精确钉在了5mV以内,即千分之一。

同时期,其他厂家在技术方面也是百花齐放。比如就职于Signetics的Hans Camenzind。他是专门做锁相环(PLL)的,特别希望得到一种可控频率的器件。不为别的,就是为了自己用方便。于是他做出了一种可调频率器件,命名为555振荡器。任何一个电学专业的学生都听过用过这个器件,因为555是35年来全球最畅销的IC,每年全球销售10亿只。

再比如Bill Hewlett和Dave Packard。别人用运放是为了防止振荡,他们一开始也是,结果他们接线接错了,做成了正反馈,电路振个不停。两人一合计,算了,咱们就专门做振荡器吧。于是开了公司,公司名就用两人名字缩写好了。而这些就是各位书本上“信号转换和发生电路”那一章的由来。哦对了,那个公司名的缩写是HP,中文名是惠普。而他们公司的那条街后来变成了一个地名,叫做硅谷。

此时,你们模电的章节基本上就攒全了。那么基于这些技术的各类产品开始出现,比如无线电呀,比如音响啊,比如电视机啊,电话啊。

后来,到了1970年代,MOSFET的成熟使得集成电路的维度和速度得到进一步的提升,世界开始了数字化进程,数字电子技术开始进入了世界舞台。一度曾经辉煌的模拟电子技术开始卸任舞台C位。可以看出,半导体的发展就是人类对于算力的不断追求后做出的选择。

那么模拟电子技术现在已经不是主力了,更多的是服务于数字电子技术,成为了外围。所以美国教材这边,模电中三极管(BJT)的比例已经很小了,一带而过。更多的篇幅用来讲解MOSFET,而咱们国家模电教材基本上还是没变过,国内半导体产业也还没真正起来,所以各位学起来就有两个问题:1. 这是啥?2. 我学他干啥?模电教学不光是一个教育问题,更是一个商业问题。

本文中大部分内容来自于斯坦福大学集成电路中心的Thomas H. Lee教授的这篇文章:Tales of the Continuum: A Subsampled History of Analog Circuits[3],作为一个见证硅谷和世界科技发展的老先生,他的见解是客观生动的。文章最后他还对Widlar的私生活进行了介绍,非常有趣。可以说Widlar以一己之力写了模电教材的大部分章节,被后人誉为“模拟电子之父”。

后记:

1977年Bob Widlar在主导设计电路产品

Widlar是一个工作很疯狂,喝酒很疯狂的逗逼。我们可以在钢铁侠Tony Stark身上看到很多Widlar的身影。他工作的时候以沉浸模式而闻名,可以不间断的工作,干完活之后立刻开着他心爱的66 年梅赛德斯 280SL 敞篷车出去机场,买一张马上起飞的机票,来一场说走就走的旅行。

Widlar喜欢收集枪械,经常练习射击。由于家里酒瓶子很多,他就把他不爽的人的名字贴在酒瓶上,打爆他。采访他的记者说,他家的冰箱里面如果除去冰块的话,基本是空的。

Widlar在国家半导体公司的时候,公司运营困难,解雇了很多老人,这让Widlar很不爽,看到公司场地都长草了,他愤然离职,在San Jose南边开始养羊。这下可把记者激动坏了,第二天照片上报:“国家半导体核心工程师开始研发新的割草机”。于是公司赶紧又重新雇佣了之前的老员工。

一生不羁放荡爱自由之后,Widlar终于开始了良好的生活习惯,他开始每天早上跑步。于是1991年,他晨跑时因为心脏病发作去世,年仅53岁。

作者:Haosen
链接:https://www.zhihu.com/question/279354736/answer/1293451300
来源:知乎




来源:射频通信链
电源电路半导体通用航空航天电子芯片UM控制电气
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-07-28
最近编辑:1天前
匹诺曹
签名征集中
获赞 6粉丝 39文章 396课程 0
点赞
收藏
作者推荐

零中频各种问题引起的星座图是怎样的?

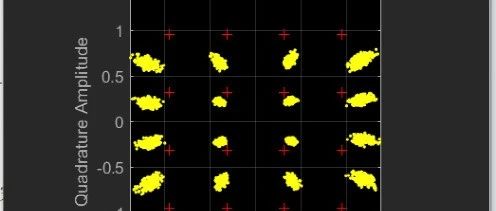

零中频架构在当下的设计中应用的越来越多,零中频架构是将基带直接变为射频,与超外差方案相比,减小了中频和本振射频电路、中频滤波器等的使用,因此零中频架构收发信机具有体积小、功耗低、便于集成等优点。 零中频架构的方案也有很多大家熟知的缺点。直流偏移,本振泄露,相位不平衡,幅度不平衡带来的指标恶化。今天从星座图上来观察零中频恶化的来源。1.直流偏移流偏移主要由本振泄漏、电路干扰引起。直流偏移会叠加在基带信号中,对基带造成干扰,同时直流偏移可能会导致电路饱和,无法放大。下面给出了直流偏移存在对电路影响的数学分析。正交的基带信号I、Q可用式表示。 零中频正交频率源可用式 给出了零中频混频输出的射频表达式。 由上式可以看出:其中1/2cos(ω+ωc)t+AB/2cos(ωt+ωct+ψ+θ)是想要的上边带,1/2cos(ωc-ω)t-AB/2cos(-ωt+ωct+ψ-θ)是泄漏的下边带,即镜频。EBsin(ωc+ψ)是载波泄漏,由式可以得出载波泄漏是由直流偏移引起的。直流偏移在星座图上是怎么样的?上图是没有直流偏移的星座图。直流偏移了10%的星座图。从图上可以看出星座图整体发生位移。从实际发生偏移的图中也可以看出,星座图并没有发散,仅是位置发生整体偏移,那么处理直流偏移的办法也就相对简单,把偏移的量给补回去,就可以纠正直流偏移。2.幅度不平衡从上述公式可以看出,幅度不平衡导致的是镜像频率的产生,因为零中频的镜像与主信号重叠,看上图就是频谱扩展。看一下幅度不平衡引起的星座图偏差是怎么样的从图上可以看出幅度不平衡导致星座图收缩,并发生了一定程度的星座图扩散。幅度不平衡来源:I/Q链路的混频器的增益以及DAC的不对称(无法完全一样);DAC与调制器直接的低通滤波器无法做成完全一样(包括无源电容电感以及走线)幅度不平衡的处理不像直流偏移那么简单,需要对IQ的信号做幅度补偿并校准。3.相位不平衡从公式可以看出,相位不平衡导致的结果与幅度不平衡的结果类似。都是频谱扩展,那么星座图相同吗?上图是相位不平衡显示的星座图,可以看出星座图发生了旋转。相位不平衡来源: 调制器内部的90°移相器I/Q 走线相位不平衡主要是由延时导致的,所以解决办法就是对IQ信号进行延时处理。总结零中频的各种缺陷最终导致的问题都是EVM恶化,星座图偏移。看懂星座图的偏移方式可以帮助我们更好的定位问题,分析问题。祝好!来源:射频通信链
