射频基础—射频器件怎么调试?

3天前浏览3

对于新手来说,射频电路该如何调试是射频入门的第一步,射频调试工作该如何进展?本文展开来讲射频的器件该如何调试。

一、仪器规范

仪器设置

射频信号源:仪表的设置不要超出输出功率的标定值,若超出,输出功率可能小于显示值,需核实;

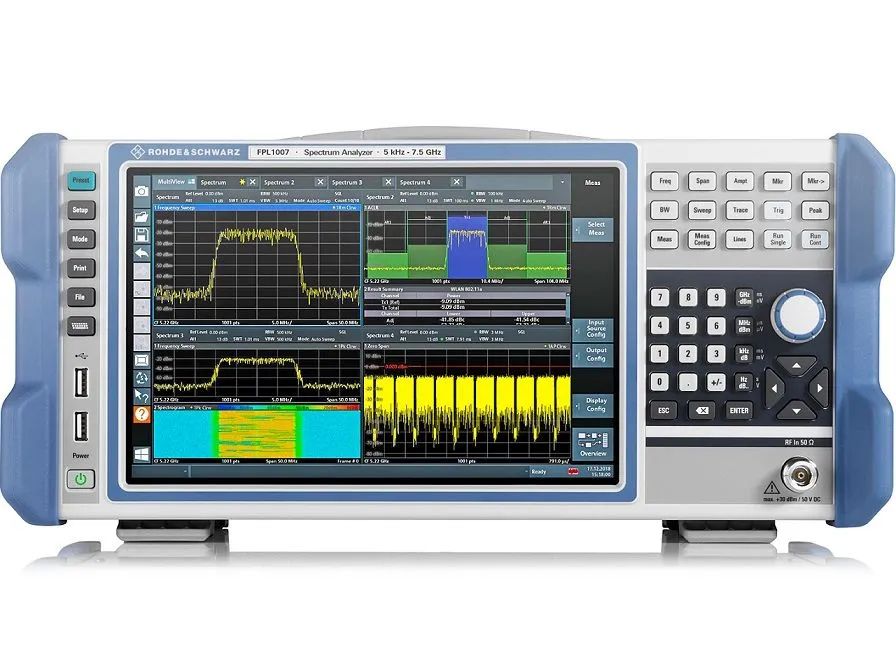

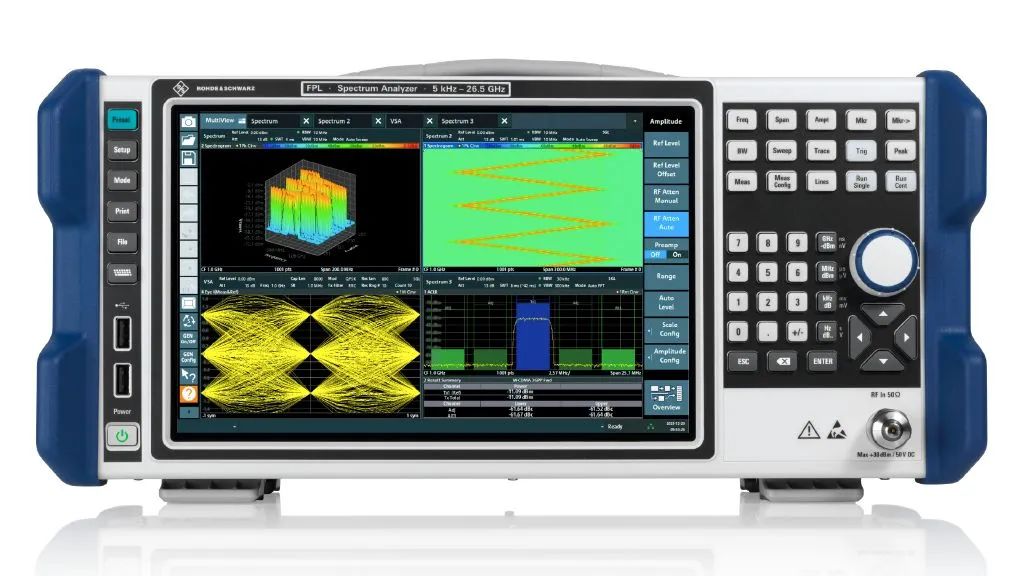

频谱分析仪:屏幕显示的有效动态范围,约80dB注意不要超出;输入功率不要超出仪器最大输入功率,超出会恶化待测IM3(ACLR)、谐波,应选择合适的内部/外部衰减值;

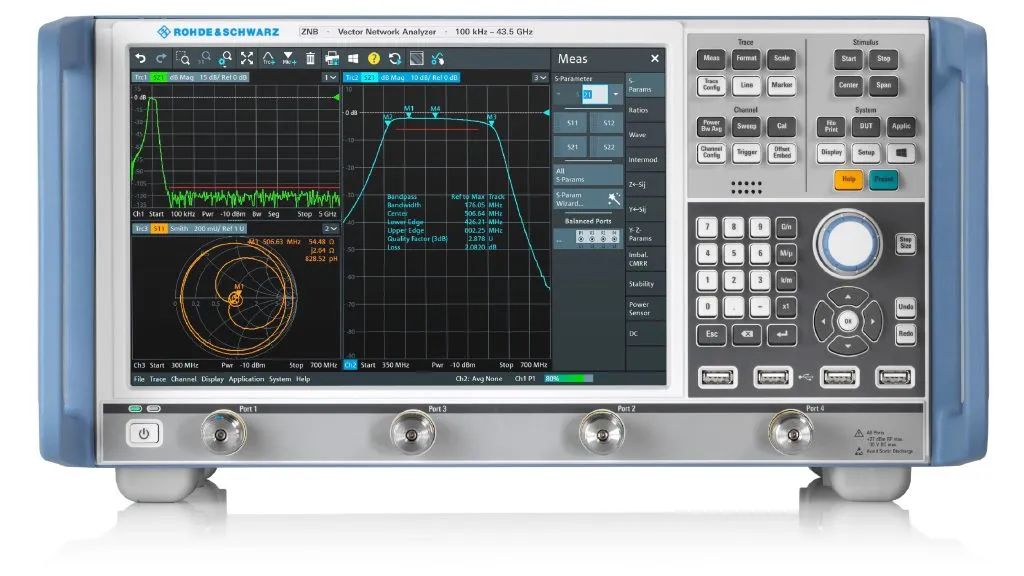

矢量网络分析仪:仪器的IF带宽决定噪声,测无源器件的带外抑制,应适当降低IF带宽;调测任何电路,必须保证输出功率     <P1dB-3dB,一般设扫描功率=-20dBm;< span></P1dB-3dB,一般设扫描功率=-20dBm;<>

线缆标校

连接电缆要校准,避免引入损耗;

二、调试过程

电源部分

1.大功率负载电阻做可调负载,如:10Ω,3.3Ω,1Ω;

2.DC-DC/LDO:负载电流50mA,调反馈电阻,将输出电压调到额定值;

3.电源电压最小值:DC-DC输出电压;(负载调制效应)

4.电源电压最大值:DC-DC输出电压;

5.电源电压额定:DC-DC负载最重,输出电压;(电压调制效应)

6.电源电压额定:DC-DC负载最轻,输出电压;

目标:

低压DC-DC、LDO电压(<6V):标称值±0.1V;

中压DC-DC、LDO(6~15V):标称值±0.2V;

高压DC-DC、LDO(>15V):标称值±5%;

电流:标称值± 10%;

LNA部分

设备:

矢量网络分析仪

1.先测电源工作电压和工作电流,符合标称值,方可进入下一步;

2.矢量网络分析仪测S11、S22、S21/S12,扫描功率=-20dBm;

3.调试过程中若发现S11/S22>0,说明自激,先消除自激后,再往下进行;

4.调电感、电容,观察S11、S22曲线;

5.S11→S22→S21,若符合标称值,调试完成;

目标:

S11、S22:<-10

S21:标称值±1.5dB@G<30dB,±2.5dB@G>30dB;

电压:额定值下限~额定值之间;

电流:标称值+10%,-20%;

PA部分

设备:

矢量网络分析仪、信号源、频谱分析仪

1.先测电源工作电压和工作电流,符合标称值,方可进入下一步;

2.用矢量网络分析仪观察PA是否自激,必须稳定,方可进入下一步;

3.PA输出端接合适衰减器后,连到矢量网络分析仪Port2,调输入端匹配,观察S11,扫描功率=满功率激励 - 0~3dB;

4.观察S21,调S22。只有确保不会自激(绝对稳定),PA输出端才能直接连到Port2。

5.S21符合标称值,则可认为S22良好;

6.S11、S21符合要求,小信号初步调试完成;

7.增大port1的输入功率,观察S21的曲线,调整输出端的匹配,直至p-1满足手册标称值;大信号调试初步结束;

8.用矢量信号源输入,PA输出端接频谱分析仪,测输出功率、ACPR及EVM;

9.以矢量信号为输入,测ACPR及EVM;

滤波器部分

设备:

矢量网络仪

测S11/S22(互易)、S21,扫描功率不限;

调电感、电容,改变零极点;

目标:

S11、S22:<-10dB

S21:信号带内S21波动IF滤波器 <±0.5dB ,RF滤波器 <±0.2dB ;

信号带内群时延波动IF滤波器<1/10符号周期,RF滤波器<1/20符号周期;



Mixer部分

设备:

两台射频信号源,矢量网络仪,频谱分析仪;

射频信号源输出功率=LO标称功率,矢量网络仪扫描功率=-20dBm;

先测电源工作电压,工作电流,符合标称值,方可进入下一步;

RF/IF先端接50Ω。

匹配LO端,观察S11曲线;

匹配RF端,观察S11曲线;

匹配IF端,观察S11曲线;

然后测出变频损耗。若符合标称值,调试完成;

PLL+VCO部分

设备:

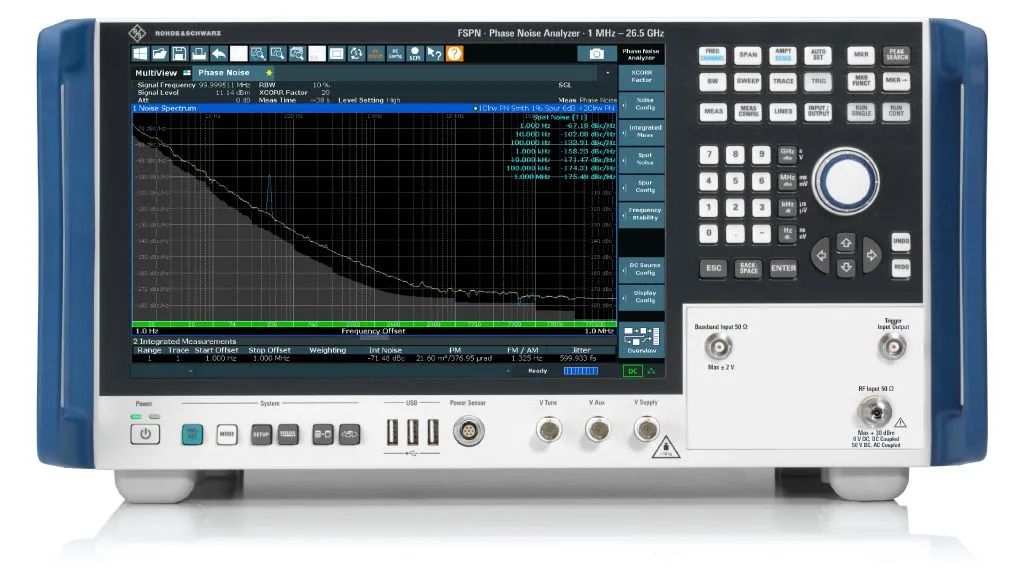

信号源分析仪

先测电源工作电压和工作电流,符合标称值,方可进入下一步;

VCO输出幅度是否符合标称值,电源是否干净影响VCO输出杂散;

REF CLK非常重要,幅度、谐波、杂散、相位噪声直接影响输出相位噪声指标;

调RF输入端匹配,可能影响pulling frequency及换频时间;

为降低pulling frequency ,VCO输出端与LO之间要有足够隔离;

低通环路相位余量在换频时间与相位噪声之间平衡;

目标:

输出功率:标称值±1.5dB;

相位噪声:<标称值+5dB;

杂散:<标称值+5dB;

换频时间:<标称值+10us;

DDS部分

设备:

矢量网络分析仪

先测电源工作电压和工作电流,符合标称值,方可进入下一步;

输入时钟非常重要,幅度、谐波、杂散、相位噪声直接影响输出相位噪声指标;

调时钟输入端匹配,影响时钟幅度;

调DDS输出端匹配,影响DDS输出谐波杂散;

检波部分

设备:

信号源,万用表

先测电源工作电压和工作电流,符合标称值,方可进入下一步;

调输入端匹配,观察S11曲线,扫描功率=-20dBm;

射频信号源施加激励,检波电压值=检波曲线标称值±3dB*检波斜率;

信号源AM调制,调制频率=符号率,调制度80%,用示波器观察RC低通滤波后波形,(峰值-估值)/检波斜率<3dB,检波输出时延<1符号周期;


来源:射频通信链
