频谱仪的RBW和VBW

1天前浏览0

频谱仪是射频工程师常用的工具之一,频谱仪中有两个设置RBW、VBW,这两个设置对于怎么对观测信号的功率和信噪比都有着重要的影响。

什么是RBW?什么是VBW?

RBW:resolution bandwidth,分辨率带宽。

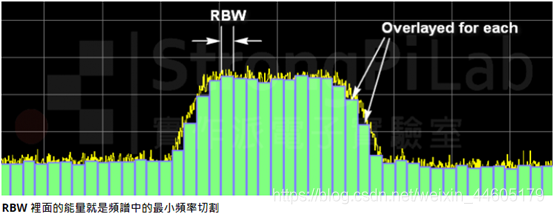

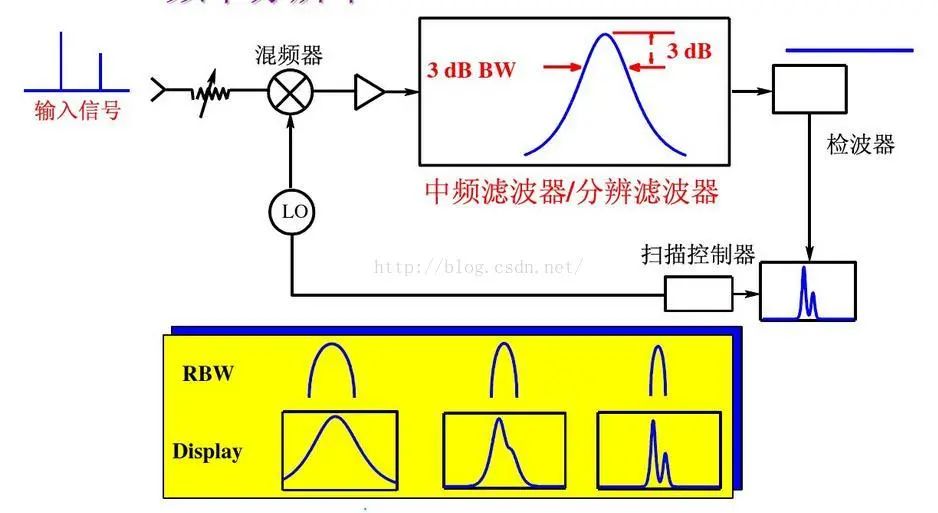

RBW是频谱仪中中频滤波器的3dB带宽。

我们看一下罗德斯瓦次是多RBW是怎么解释的

当测量分辨率带宽(RBW)设置为明显小于脉冲重复频率(=1/T)的值,可以分辨单个谱线。

从采样的角度来说,要想区分两个信号,必须把RBW的设置要小于两个信号的间隔才能完全区分两个信号。

VBW:video bandwidth,这是视频带宽。

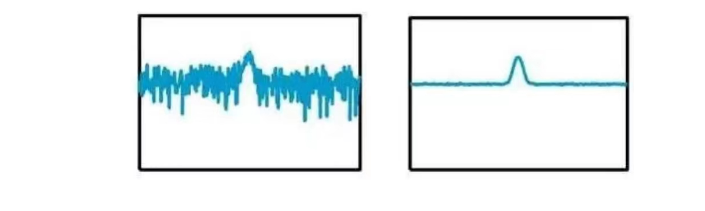

这个设置的作用很简单,使得测试信号更加平滑。它是检波后视频滤波器的带宽,用来平滑检波包络。它表示测试的精度,它越小,精度越高。它越小,测试曲线越光滑。

从上述的解释来说我们重点需要关注RBW,VBW根据情况调整或者自适应即可。

RBW的设置影响什么?

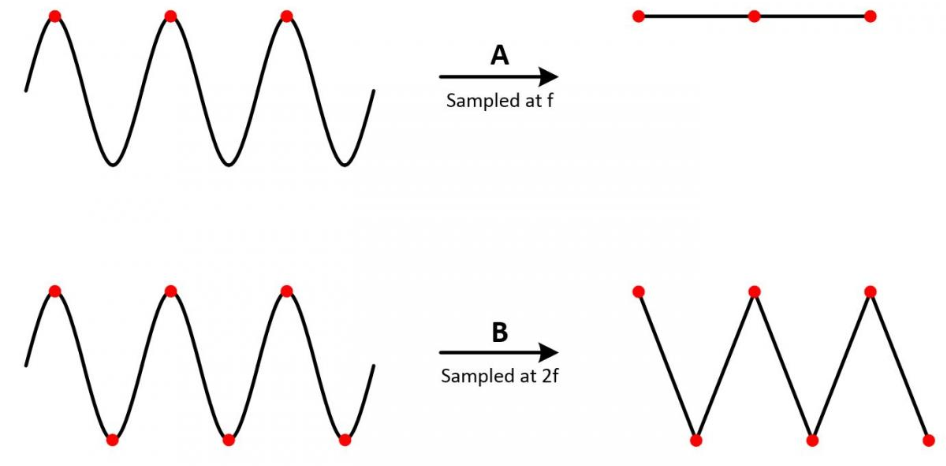

上文讲了RBW的设置要小于采样的间隔,根据ADC的采样定理,数字信号如果要能够恢复模拟信号,一个周期内至少要采集两个点。

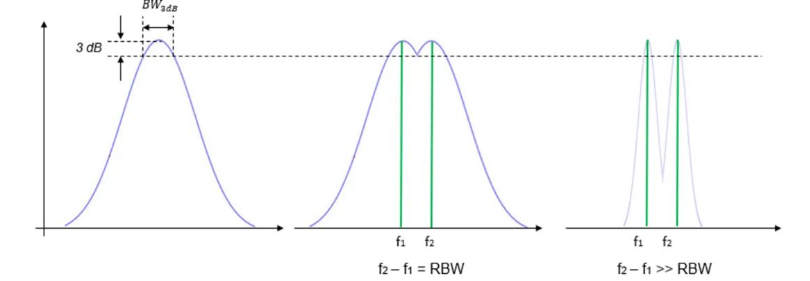

如果双音信号频间距远远小于中频滤波器的带宽,那么频谱仪是无法“分辨”出这两根谱线的,而是“误认为”是一根谱线。当频间距与中频滤波器带宽相等时,频谱仪测得的频谱将如图所示,通常认为此时为可分辨的临界点。如果将RBW设置得远远小于频间距,则可以非常清晰的将两个信号分辨出来,如图(右)所示。

举例来说一下RBW的设置怎么影响我们测试指标

在测试一个设备有没有杂散的时候,我们通常会把RBW打的很宽,因为这样可以观测到更宽的范围。但是这时候如果近端有带外杂散,如果我们的RBW打的比较宽,可能就无法发现这个杂散。

RBW除了影响分辨率还影响什么?

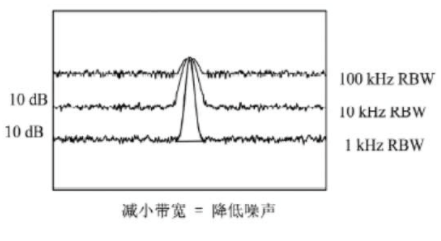

我们在测试一个信号的时候,会发现RBW变小,信噪比看上去“变好了”,其实并不是信噪比变好了,而是RBW的变化改变了积分的噪声带宽,也就是改变了带宽内的“噪底”。

从理论上分析RBW对频谱仪底噪声的影响,那么就要从下面的公式说起。假设在室温下(290K),则频谱仪的底噪声为:

Noise Floor, rms = kBT* FSA * GSA

式中,k为玻尔兹曼常数,B为系统带宽,FSA为频谱仪整个链路的等效噪声因子,GSA为整个链路的增益。通常,频谱仪的链路都做了校准,因此GSA=1。

Noise Floor, rms = kBT* FSA

对于频谱仪而言,系统带宽B与RBW之间有一定的比例关系,这取决于所使用的中频滤波器的类型,比如目前广泛应用于频谱仪的Gaussian滤波器,系统带宽B与RBW基本相同。

为了便于理解,将上式写为对数形式,如下:

Noise Floor, rms = -174dBm/Hz + NFSA + 10lg(RBW)

由上式可知:RBW越大,频谱仪的底噪越高;RBW增大10倍,则底噪将抬高10dB。

 所以,换算噪底就可以总结为:若分辨率带宽设为RBW,测得偏离载波offset处的相位噪声为A dBc/(RBW)Hz@offset,那么实际上的相位噪声:PN=A-20log(RBW),单位为dBc/Hz@offset。

总结

RBW是根据信号的带宽设置,VBW就是取平均值。
