什么是雷达?

2天前浏览1
什么是雷达(Radar)?“Radio Detection and Ranging ”,意思是无线电检测和测距。

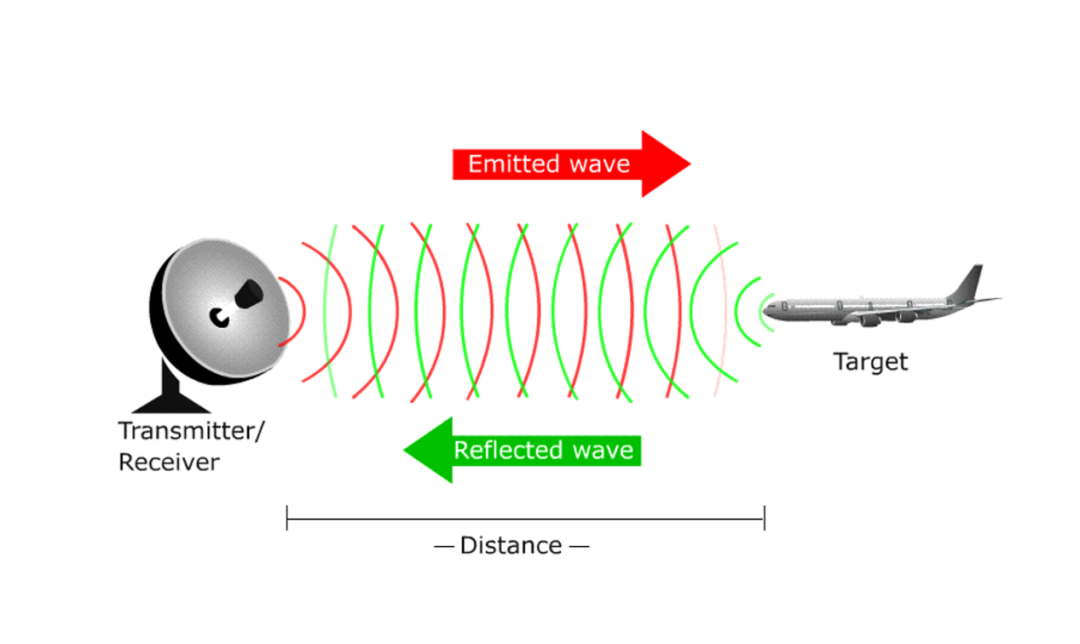

雷达通过天线向外发射毫米波,再接收目标反射信号,根据接收的时间差测得目标的位置数据和相对距离。

雷达测距的原理

最基本的原理就是利用时间差计算距离,被测与雷达都静止不动,假设接收到的发射出去的信号时间是t,那么距离L=t*v(3*10^8)/2

那么是怎么测移动的速度呢?

这里要提到多普勒效应。

当移动台以恒定的速率沿某一方向移动时,由于传播路程差的原因,会造成相位和频率的变化,通常将这种变化称为多普勒频移。它揭示了波的属性在运动中发生变化的规律。

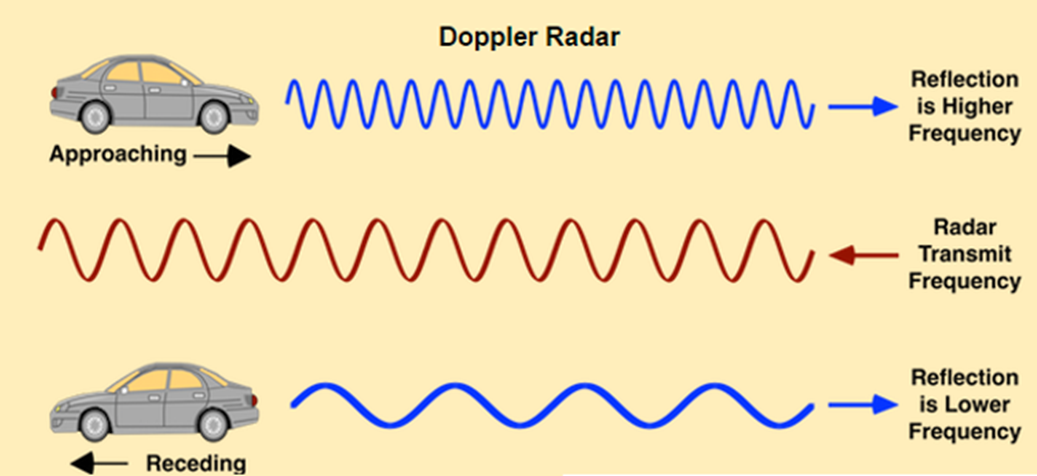

也就是说当目标向雷达天线靠近时,反射信号频率将高于发射信号频率;反之,当目标远离天线时,反射信号频率将低于发射频率。

根据频率的偏移计算物体移动的速度和方向。



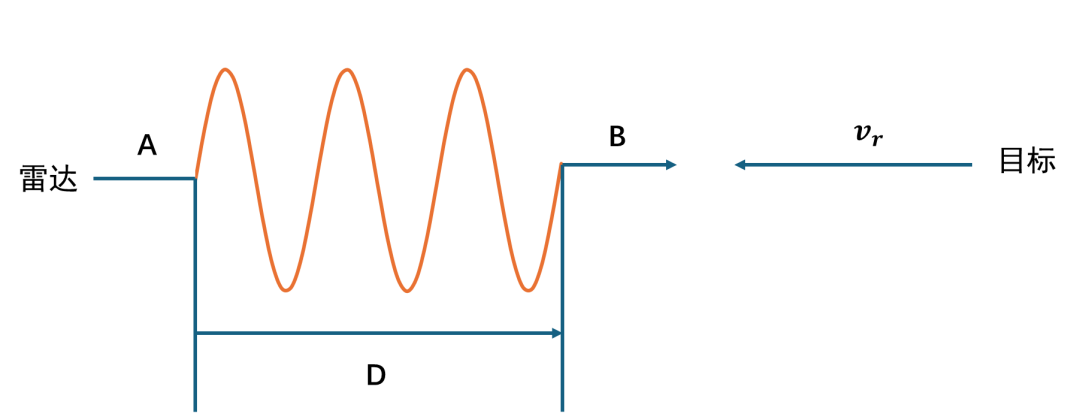

如上图所示,雷达发射的脉冲波,起始是A,结束是B,AB之间的距离为D,相对速率为Vr,由于目标在移动,A和B接触目标的时间就不同,t=D/(c+Vr)



B点接触到目标后被反射,由于多普勒效应,频率发生变化,那么AB之间的距离Dt也发生变化

Dt=(c−Vr)*Δt=D*(c+Vr)/(c−Vr)

因为脉冲波的个数是不会变的

f/ft=D/Dt=1+2Vr/(c-Vr)≈1+2Vr/c

所以频偏Δf=ft-f=f(1+2Vr/c-1)=f*2Vr/c=2Vr/λ

λ=c/f

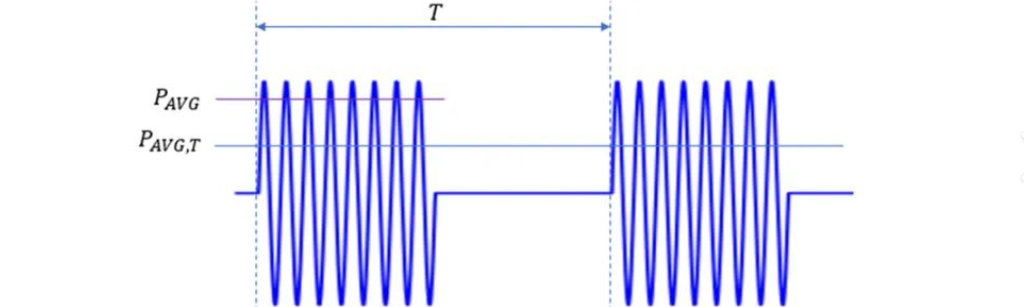

通过这里我们也可以明白雷达为什么大部分都是脉冲波,脉冲波雷达既可以测速可以测距。

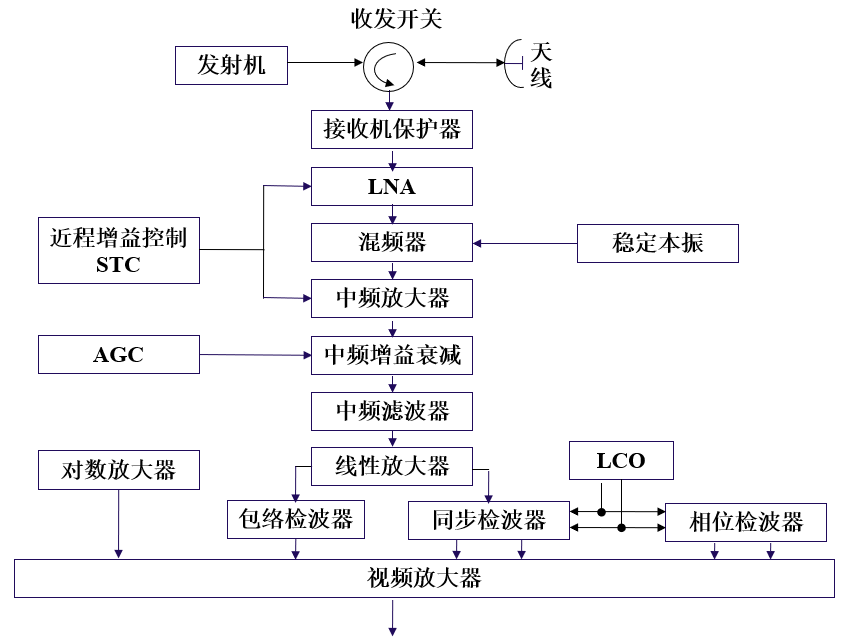

雷达的设计

雷达作为探测工具,发射功率非常大,雷达在工作过程中,发射信号泄漏会对接收机造成干扰,情况主要有两种:一种是大信号干扰使得接收机压缩增益或出现饱和,甚至造成接收机阻塞;另一种是发射信号的边带噪声将微弱的回波信号淹没,对接收机的目标检测造成影响。

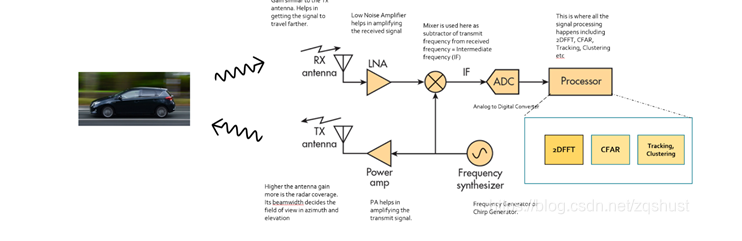

雷达与通信不同,通信的信息包含在发射端,即发射端知道自己发射了一个什么信息,接收端通过协议,也知道需要接收什么。

雷达发射端不包含任何信息,信息(目标)未可知,所以,接收端需要将中间的调制信息(目标),经过与发射混频,得到一个中频信号,然后对信号进行,幅度相位的处理,接收端与发射端的设计思路与通信相同。

也就是说,雷达与通信最大的不同是信息的处理方式。

雷达为什么要用相控阵?

雷达通常不是作为一个独立的射频电路出现的,它的出现一般都伴随着相控阵,为什么要用相控阵?

这要说到雷达的成像,雷达具有对运动目标(飞机、导弹等)、区域目标(地面等)进行成像和识别的能力。成像就不仅需要知道目标的位置和距离,还需要知道目标的大小。

距离分辨率

雷达的分辨率ρ=c/2f,频率越高,分辨率越高,所以根据需要探测目标大小和分辨率的不同,雷达的频率也不同(气象雷达通常是L)

方向分辨率

横向分辨率CR近似为

CR = Rλ/D = 天线目标距离*波长/天线尺寸 ,提高方位分辨力的常规方法只有两条途径:一是采用更短的波长,二是研制尺寸更大的天线。

假设需要0.1m的分辨率,10000MHz信号波长0.03m,距离1000m,那么就需要300m的天线尺寸。这么大的天线显然不太现实。

这时候就可以通过多个天线阵列去做方向分辨,天线的阵列距离我们是知道的,可以通过对不同阵元接受的信息处理就可以得到方向的图像。

这就是相控阵在雷达中的应用,如果要成像,要用相控阵。
