混频器—杂散之源
在无线通信中，混频是信号链最关键的部分之一。主要负责将信号从一个频率转换到另一个频率。
混频器在无线通信中的具体工作方式：
频率转换：混频器可以实现信号的上变频（Upper Sideband, USB）和下变频（Lower Sideband, LSB）。上变频是指将基带信号或中频信号转换到更高的射频上，而下变频则是将射频信号转换为较低的中频或基带频率。这种频率转换是通过将输入信号与本振（Local Oscillator, LO）信号混合来实现的。
评价混频器是信号链最关键的部分之一的重要评判标准是混频器的非线性。
混频器的非线性特性是其工作原理的核心部分，这些特性影响混频器的性能和应用范围。以下是混频器非线性特性的几个关键点：
非线性变换：混频器利用非线性元件（如二极管或晶体管）来实现输入信号的频率转换。这种非线性变换允许混频器产生新的频率组合，包括和频与差频信号，以及其他可能的频率成分。

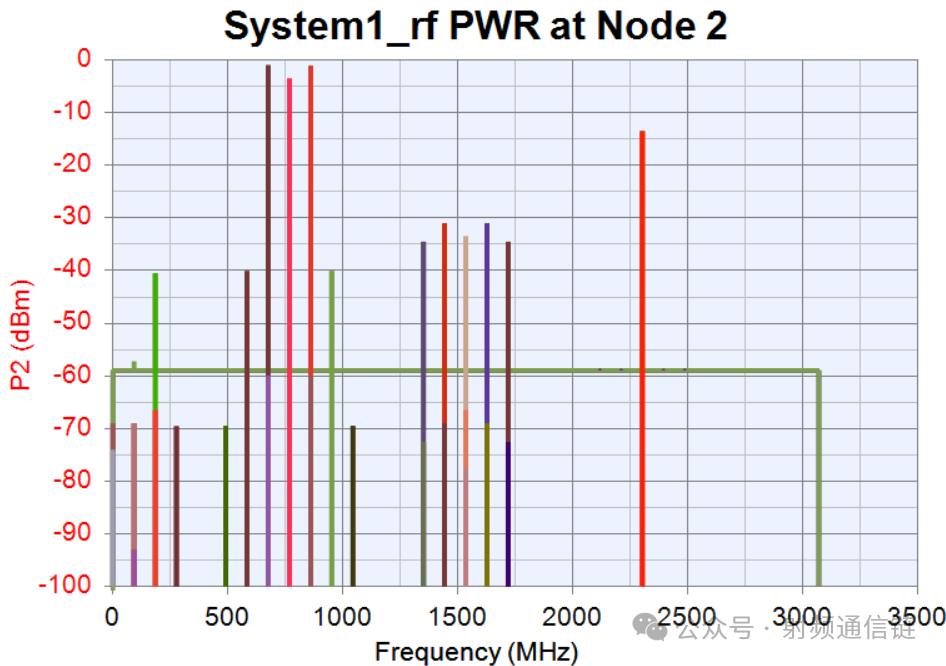

产生新的频率成分：在混频器中，非线性特性导致输入信号与本振信号相乘，产生包括基波成分以及由于平方项存在而产生的许多新的频率成分，如直流分量、二次谐波、和频与差频。
影响性能：非线性特性会导致混频器的变频增益和噪声系数性能降低，最终导致系统灵敏度下降。这意味着在高频应用中，如无线通信和军事系统，混频器的非线性特性可能会限制其性能表现，因为这些应用通常要求高灵敏度和低噪声水平。

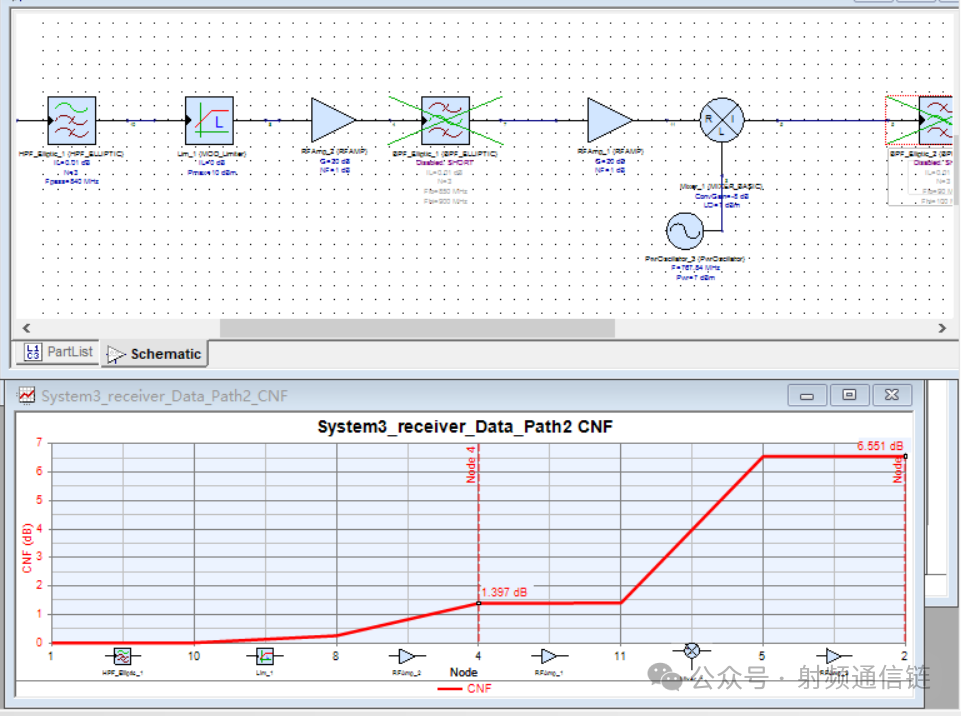

没加镜像抑制的噪声系数仿真

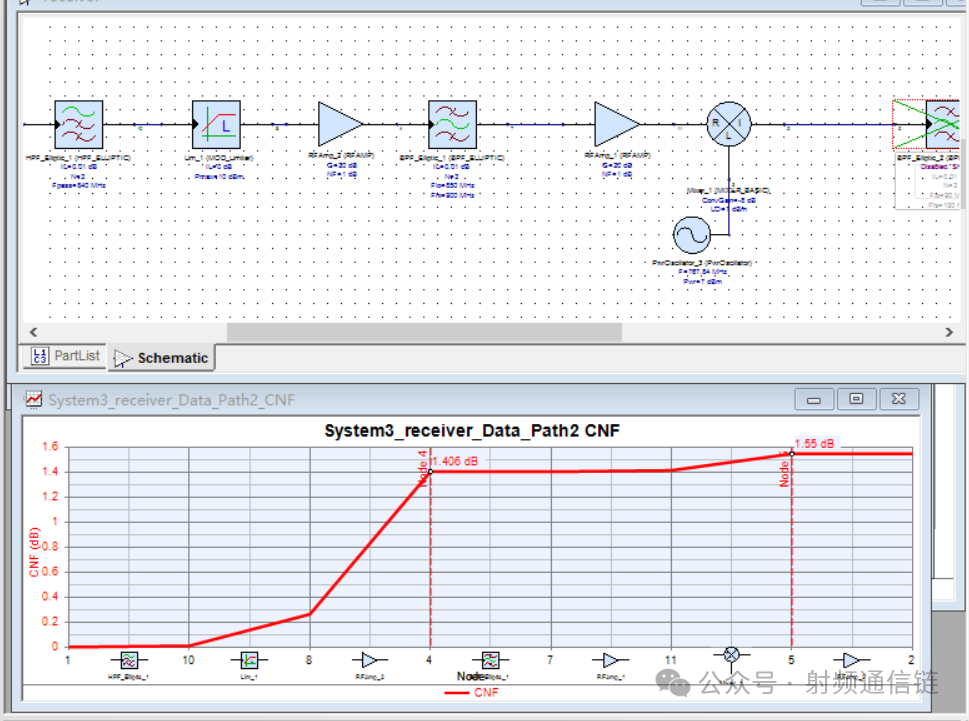

加了镜像抑制滤波器的噪声系数仿真
互调失真：混频器的非线性特性会导致互调失真，这可能会影响信号的质量。互调失真是指当多个信号通过非线性系统时，会产生新的频率分量，这些分量可能会干扰原始信号。
动态范围：混频器的非线性特性还会影响其动态范围，即混频器能够处理的信号强度范围。非线性作用可能导致在高输入信号功率下混频器性能下降，这限制了混频器处理高动态范围信号的能力。
隔离度：混频器的非线性特性也影响隔离度，即不同端口之间的功率串通。理论上，混频器各端口之间是隔离的，但实际上总有极少量功率在各端口之间串通，隔离度就是用来评价这种串通功率大小的一个性能指标。

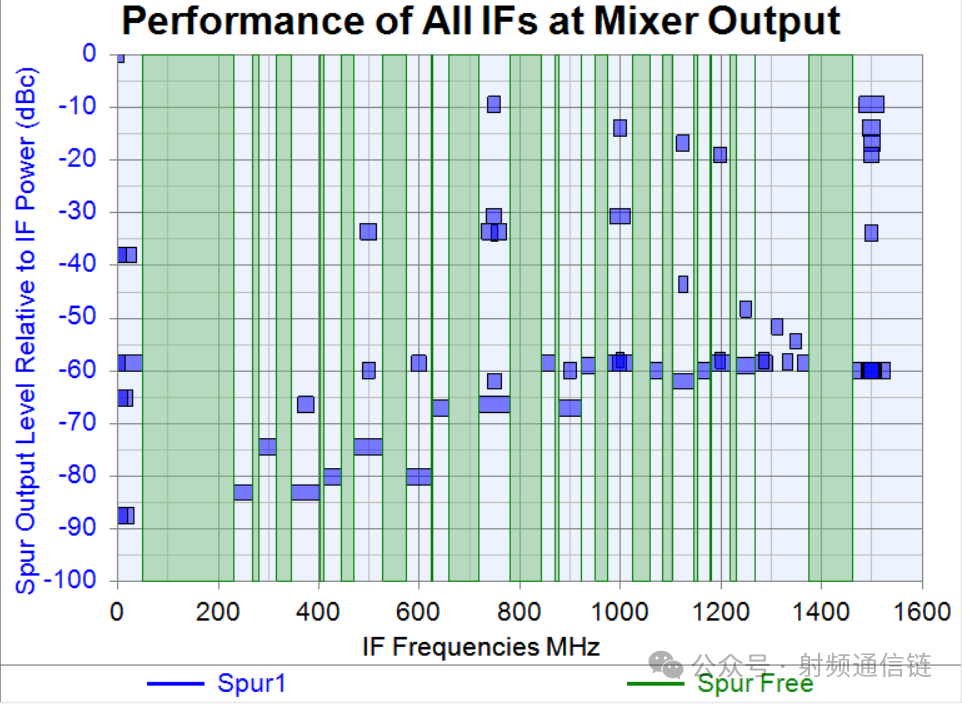

由于混频器的非线性 ±mfRF ± nfLO

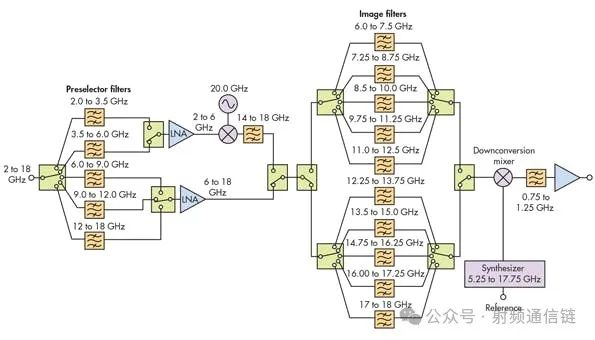

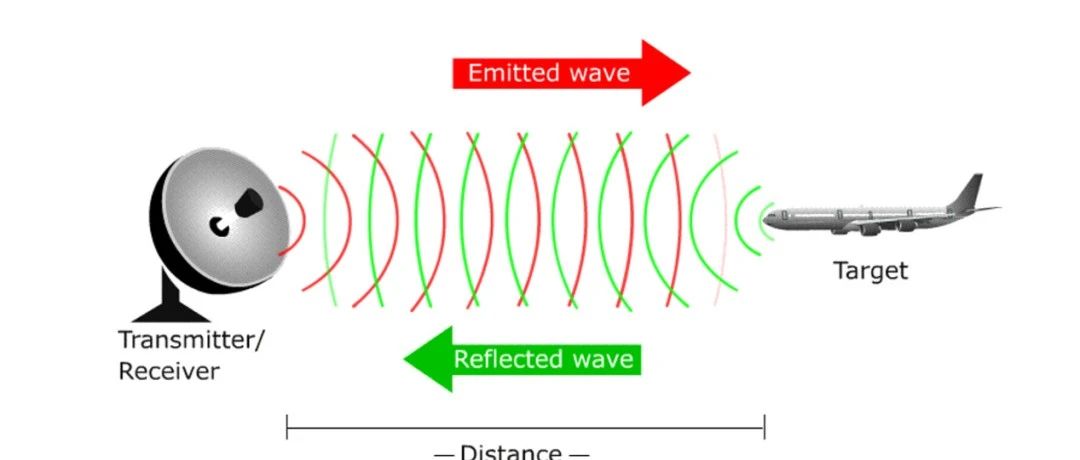

宽频接收应用（如电子战、雷达、频谱分析仪等）往往需要多种滤波器来实现性能的提升。
宽带变频器应同时具备：
1.仔细的频率规划，使杂散响应不落在下变频频带内;
2.低噪声系数，支持所需的信号灵敏度水平;
3.高线性度;
4.在存在干扰、干扰 器和阻塞信号的情况下有效运行的能力;
5.减少本振和发射机信号泄漏；
6.可接受的信噪比 （SNR）、相位噪声性能和整体噪声水平。
总结：
混频器的非线性特性带来一系列的杂散影响，这些杂散不仅会对其他设备产生干扰，也会影响接收机的性能，需要小心的进行频率规划及滤波器的选择设计。
