我们常说频率合成器常被比作电子系统的
一、基于 PLL 工作原理对系统指标的影响

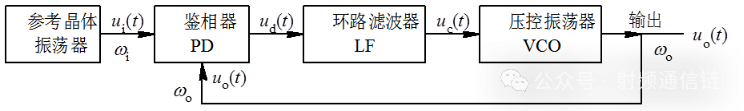

频率合成器常用的锁相环（PLL）由鉴相器（PD）、环路滤波器（LPF）、压控振荡器（VCO）三个基本模块构成相位负反馈闭环系统。这个系统的协同工作影响着诸多系统指标。
·
对输出频率准确性的影响：鉴相器负责比较输入参考信号和压控振荡器反馈信号的相位差，其精度直接关系到能否准确控制压控振荡器的频率调整，从而影响最终输出频率的准确性。例如，若鉴相器存在较大的相位比较误差，那么传递给环路滤波器的误差信号就不准确，进而导致压控振荡器不能精准地调整到期望的频率，使得系统输出频率偏离预设值，影响整个电子系统依靠准确频率来实现功能的相关指标，像通信系统中收发频率若不准确就会造成通信质量下降甚至通信失败。
·
·
对频率稳定性的影响：环路滤波器对鉴相器输出的误差信号进行滤波处理，滤除高频噪声等干扰成分后去控制压控振荡器。它的滤波特性好坏决定了系统能否有效抑制外界干扰和内部噪声对频率的影响，保证频率稳定。比如在一个高精度测量仪器的电子系统中，如果环路滤波器不能很好地抑制电源纹波等带来的干扰，压控振荡器的频率就会出现波动，影响测量结果的准确性和稳定性。而压控振荡器作为产生输出频率的核心部件，其自身的频率稳定度、线性度等特性更是直接影响系统输出频率在不同工作条件下是否能保持稳定，例如在温度变化、供电电压波动等情况下能否持续输出符合要求的稳定频率。
·
二、相位噪声对系统指标的影响
·
对邻信道功率比指标的影响：邻信道功率比要求≤ -60dBc@±12.5kHz，相位噪声在其中起着关键作用。如前文所述，倒易混频与相位噪声紧密相关，它会抬高底噪。对于邻信道功率比来说，较大的相位噪声意味着在相邻信道会产生更多的干扰成分，导致本信道的功率泄漏到邻信道，使得邻信道功率相对本信道功率的比值变差，无法满足指标要求。比如在无线通信系统中，如果频率合成器的相位噪声过大，相邻信道接收到的干扰信号强度就会增强，影响其他用户在邻信道的通信质量，降低整个通信系统的频谱利用效率。
·

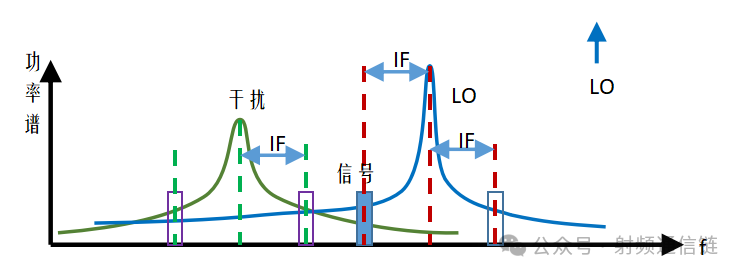

对邻信选择性指标的影响：邻信选择性同样要求≤ -60dBc@±12.5kHz，它本质上也是倒易混频的一种体现，相当于抬高底噪。相位噪声会使得有用信号周围的噪声基底抬高，当存在邻信道信号时，就难以准确地从众多干扰和噪声中选择出需要的有用信号，降低了系统区分邻信道信号的能力。例如在广播接收系统中，如果频率合成器相位噪声不符合要求，在接收某个频道信号时，就容易受到相邻频道信号的干扰，导致声音出现杂音或者图像出现雪花等情况，影响接收效果。
·
·
对阻塞指标的影响：阻塞要求≤ -90dBc@±1MHz，相位噪声同样有影响。当外界存在强干扰信号时，若频率合成器自身相位噪声较大，那么这些干扰信号与本振信号通过倒易混频等机制相互作用，会进一步恶化系统的底噪情况，使得系统更容易被强干扰信号阻塞，无法 正常工作。例如在手机通信中，当处于强电磁干扰环境下，若频率合成器相位噪声大，手机就可能出现信号中断、通话质量急剧下降等阻塞现象。
·
·
对互调要求指标的影响：互调要求≤ -60dBc@±50kHz@±100kHz，相位噪声的存在会使系统内的非线性效应更加明显。不同频率信号之间相互作用产生互调产物，而相位噪声会使这些互调产物的功率相对有用信号功率的比值发生变化，干扰有用信号，导致互调指标变差。例如在多信道通信基站中，若频率合成器相位噪声控制不好，各信道信号之间互调产生的干扰信号就可能超出指标要求，影响多个信道同时正常通信的能力。
·

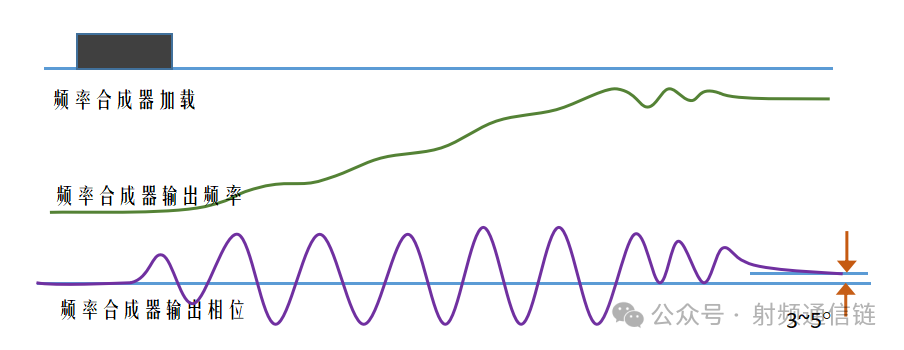

三、锁定时间对系统指标的影响
跳频发射机依靠频率合成器进行频率跳变，锁定时间就尤为重要。
·
对通信效率的影响：如果锁定时间过长，在频率跳变期间就需要留出更多的时间等待频率合成器完成频率修改和锁定，这会减少有效通信时间，降低通信系统的数据传输效率。例如在军事跳频通信系统中，快速的频率切换是躲避敌方干扰和截获的关键，若频率合成器锁定时间过长，不仅会影响我方通信的及时性，还可能因长时间处于频率切换状态而增加被敌方检测和干扰的风险。
·
·
对系统实时性的影响：在一些需要实时动态调整频率的应用场景，如雷达系统中，需要快速改变发射频率来探测不同距离和角度的目标。若频率合成器的锁定时间不符合要求，就无法及时完成频率调整，导致雷达不能实时准确地获取目标信息，影响整个雷达系统的探测性能和对目标的跟踪能力。
·

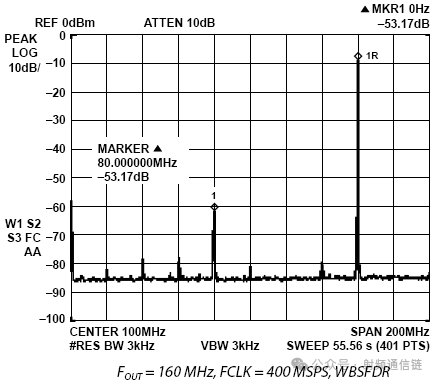

四、杂散对系统指标的影响
·
对信号纯净度的影响：PLL 电荷泵泄漏、电源纹波、DC - DC 共模干扰等多种因素产生的杂散，会混入到输出信号中，降低了输出信号的纯净度。例如在高精度音频播放系统中，频率合成器输出的杂散信号如果进入音频放大链路，就会产生额外的噪声和失真，使播放出来的声音带有杂音，影响音质效果，降低了用户的听觉体验。
·
·
对系统抗干扰能力的影响：杂散信号相当于额外的干扰源，会使系统内部的电磁环境变得复杂，降低系统对外部真实干扰信号的抵抗能力。比如在卫星通信地面接收站中，如果频率合成器存在较多杂散，在接收微弱的卫星信号时，这些杂散信号可能掩盖真正的有用信号，或者与有用信号叠加产生误码等情况，影响整个卫星通信系统的可靠性和稳定性。
·
总之，频率合成器在工作原理、相位噪声、锁定时间以及杂散等方面的表现，都从不同角度深刻地影响着整个电子系统的各项关键指标，在其设计、应用等环节都需要充分考虑并进行优化控制，以保障电子系统的高性能运行。
