smith圆图的奥秘

一、Smith圆图——射频世界的导航图

在射频领域，Smith圆图就像一张神奇的导航图，指引着工程师们前行。无论是设计天线，还是优化信号传输，Smith圆图都是不可或缺的好帮手。

想象一下，设计5G基站天线时，工程师们希望天线和馈线完美匹配，让发射机的功率全部发出去。这时，Smith圆图就像老朋友一样，默默助力找到最佳阻抗匹配方案。在手机内部复杂的射频电路中，信号需要在元件间顺畅传输，Smith圆图也能帮忙调整电路参数，把信号损耗降到最低。它到底有啥魔力，在射频界地位这么高？咱们一起来揭开它的神秘面纱。

二、Smith圆图的诞生

Smith圆图诞生于1939年，发明者是菲利普·史密斯，贝尔电话实验室射频部门的牛人。他从塔夫茨学院毕业后，在RCA和贝尔实验室深耕射频领域多年。

据说，史密斯处理传输线问题时，常被复杂计算搞得头疼。传统方法费时费力，还容易出错。一次研究阻抗匹配时，他盯着满纸公式和数据发呆，想：有没有更直观、便捷的方法呢？反复琢磨后，他创造性地把反射系数、阻抗等参数画成了图。这一想法，让晦涩的传输线计算变得一目了然，给射频工程师开了扇新大门。

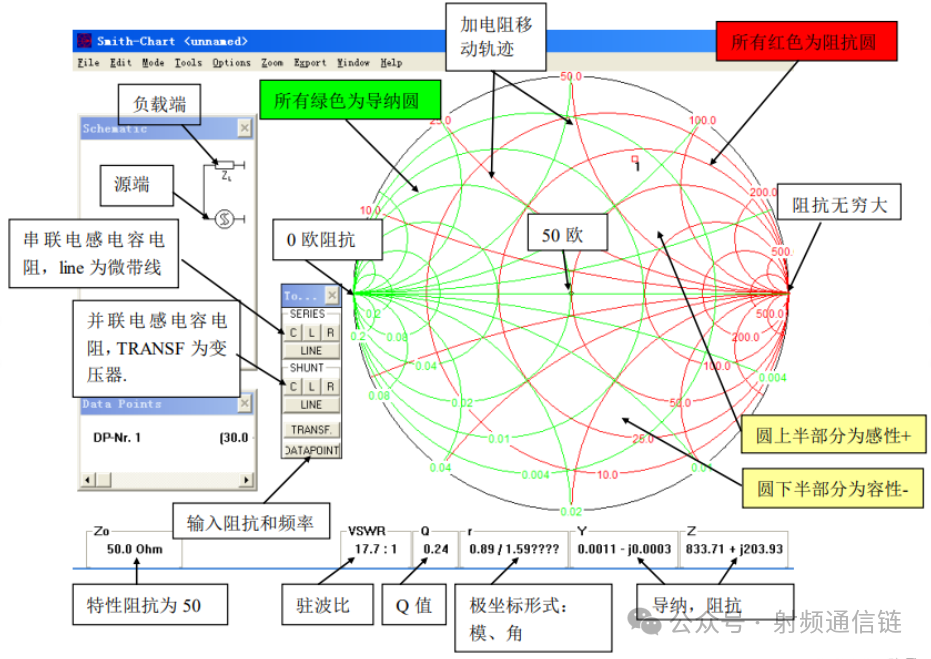

三、Smith圆图的构成

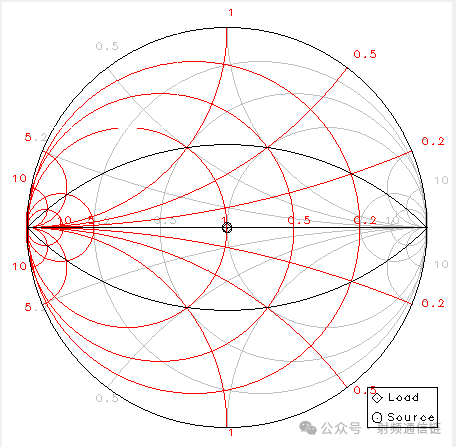

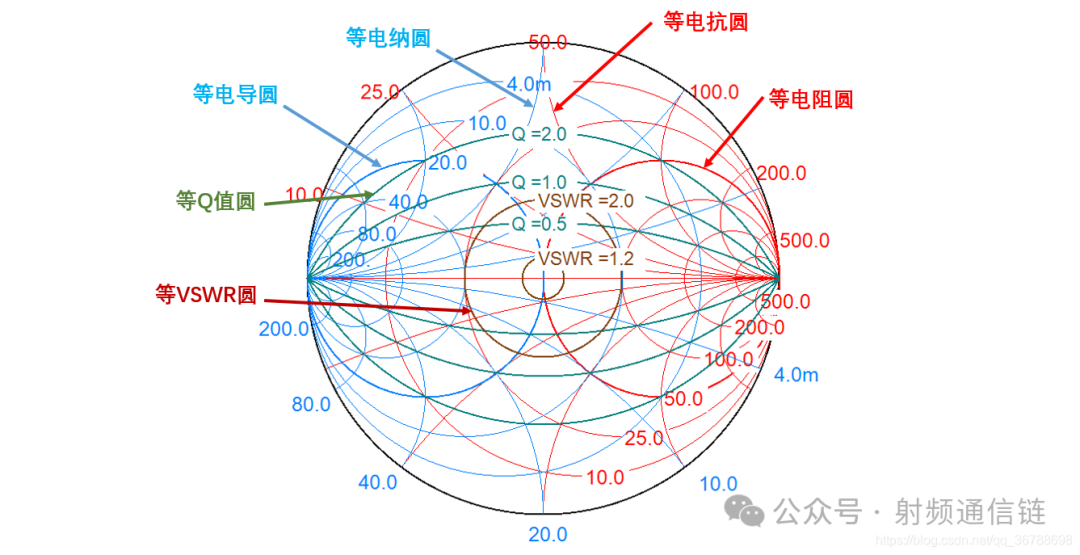

（一）等电阻圆与等电导圆：稳定基石

等电阻圆是Smith圆图的基石，展示了电阻的稳定特性。每个圆代表固定电阻值，像一圈圈跑道。看到某个圆，就知道它代表的电阻，影响电流和信号传输。

等电导圆从电导角度看电路特性，圆心在实轴上，电导越大，圆越小。处理并联元件时，等电导圆就派上用场，帮工程师直观了解电导变化，优化电路性能，确保信号顺畅传输。

（二）等电抗圆与等电纳圆：虚实变幻

等电抗圆和等电纳圆像舞者，在Smith圆图上演绎电抗和电纳的变化。等电抗圆反映电抗变化，上半圆感性，下半圆容性。等电纳圆是电抗的“镜像”，上半圆容性，下半圆感性。分析复杂电路时，这两组圆互相交织，让工程师迅速判断电路是感性还是容性，精准调整参数。

（三）反射系数族群：信号反射的“晴雨表”

反射系数族群在Smith圆图上很重要，像信号反射的“晴雨表”。反射系数是反射波和入射波电压之比，复数形式，以同心圆呈现。圆心反射系数为0，代表理想匹配，信号无阻传输；半径越大，反射系数越大，半径最大时，所有入射波都被反射。

通过观察反射系数圆和等电阻圆、等电抗圆的交点，能快速判断电路匹配程度。反射系数还和电压驻波比（VSWR）有关，是衡量传输线匹配性能的关键指标。在Smith圆图上，能估算VSWR值，评估传输线状态，确保信号高效稳定传输。

四、Smith圆图的区域特性

（一）感性与容性的分界

Smith圆图上，上半圆和下半圆是分界线，上半圆感性，下半圆容性。接入电感，阻抗轨迹顺时针向上；接入电容，阻抗轨迹逆时针向下。一眼就能看出电路电抗性质，为调整参数提供依据。

（二）阻抗的渐变“光谱”

沿着电阻轴看Smith圆图，电阻值像光谱一样逐渐增大。所有圆周在实轴上交于一点，最大圆代表纯电抗。点在圆图上移动，每转一周，电长度变化一定值，像射频宇宙中的奇妙旅程。这为精准把握电路电阻特性提供了指引。

五、元器件在Smith圆图上的“舞步”

（一）串联器件的顺时针旋转

串联电感时，电感感抗为正，电抗增大，阻抗点顺时针沿等电阻圆移动，像登山者稳步向上。串联电容时，电容容抗为负，电抗减小，阻抗点逆时针移动，像顺水行舟。

（二）并联器件的逆时针律动

并联电感或电容时，用导纳圆图观察。并联电感，导纳虚部减小，阻抗点逆时针沿等电导圆移动，像舞者翩翩起舞。并联电容，导纳虚部增大，阻抗点顺时针移动，像开启新大门。

六、Smith圆图实战：阻抗匹配的艺术

（一）阻抗匹配的意义

阻抗匹配像桥梁，连接信号源和负载，确保能量高效传输。不匹配时，能量反射，降低效率，影响系统稳定。匹配时，能量顺畅传输，发挥最佳性能。

（二）实战案例

假设有射频电路，源阻抗、负载阻抗、传输线特性阻抗已知，工作频率也给定。归一化阻抗后，在Smith圆图上找到对应点。由于负载阻抗呈容性，先并联电感，使阻抗点逆时针移动到接近圆心；再串联电容，使阻抗点顺时针到达圆心附近，实现匹配。这样操作后，功率传输效率大大提高，信号反射减少，电路稳定运行。

七、结语

Smith圆图历经多年，仍是射频领域的经典工具。从基础电路设计到前沿技术，都展现出强大适应性。深入研习Smith圆图，是探索射频世界的关键。随着科技进步，Smith圆图将不断进化，为射频领域注入新动力。希望这篇文章能照亮您探索Smith圆图的道路，期待您在评论区分享见解和经验，咱们一起破浪前行！
