FM 解调：技术、斜率检测器以及优缺点
调频 （FM） 是通信系统中的一种关键调制技术，以其在嘈杂条件下保持信号完整性的能力而闻名。解调是从调制的 FM 信号中提取原始信息的过程，对于准确恢复传输的信息至关重要。
FM 解调：概述
FM 解调是调制的相反过程。在 FM 中，信息信号调制高频载波的频率。在解调过程中，目标是从载波的频率变化中提取调制信号（音频或数据）。
FM 解调的基本原理是将载波中的频率变化转换为幅度变化，然后转换为原始信号。这是使用各种解调技术实现的，包括斜率检测器、PLL （锁相环）和基于微分器的方法。
FM 解调可分为两个主要阶段：
1.频率到振幅转换：使用专用电路或组件将频率变化转换为振幅变化。
2.振幅检测：检测振幅变化，通常使用包络检测器或其他振幅检测机制。
斜率检测器
斜率检测器是最简单的 FM 解调方法之一。该技术利用调谐电路的频率响应将频率变化转换为幅度变化。它很简单，但不如基于 PLL 的解调等高级方法精确。

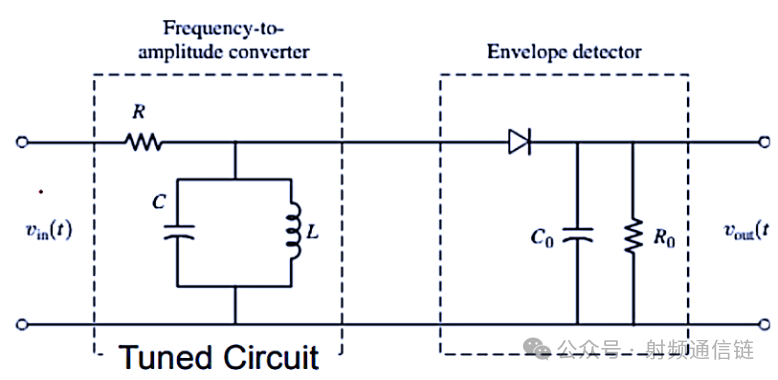

斜率检测器的工作原理
斜率检测器由谐振 LC 电路（电感电容电路）组成，该电路的调谐略低于 FM 信号的载波频率。当输入的 FM 信号的频率偏离载波频率时，电路的输出幅度与频率偏差成比例变化。
1.输入信号：FM 信号被输入到调谐电路中，该电路以与载波频率略有偏移的频率共振。
2.Frequency-to-Amplitude Conversion（频率到振幅转换）：输出信号的振幅根据输入信号与电路谐振频率的频率偏差而变化。
3.振幅检测：调谐电路的输出通过包络检测器，该检测器提取振幅变化并恢复原始调制信号。
斜率检测器的优点和局限性
虽然斜率检测器简单且经济高效，但由于它依赖于电路频率响应的线性度，因此其精度受到限制。此外，如果输入 FM 信号的频率偏差太大，它可能会引入失真。这使得斜率检测器仅适用于精度不重要的应用。

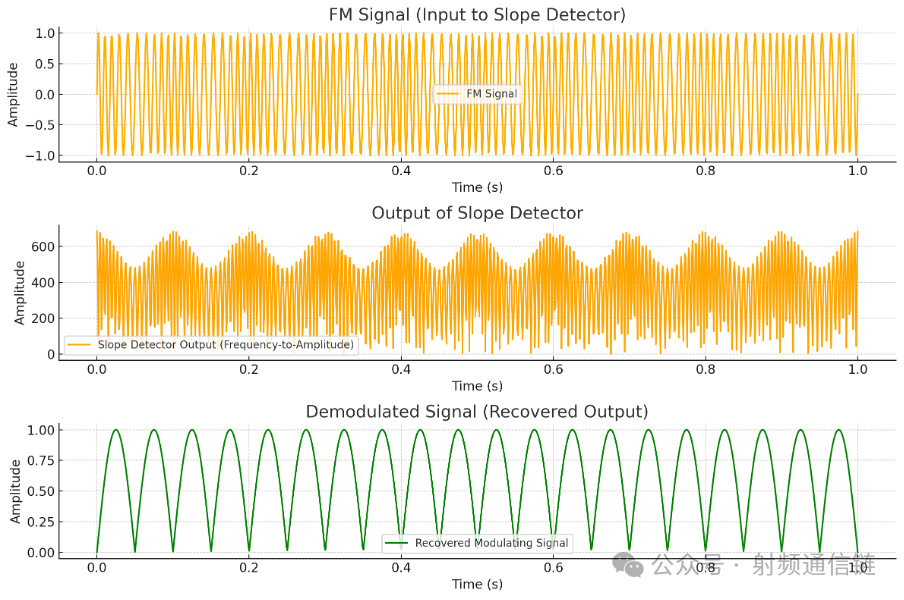

上图表示斜率检测器电路对 FM 解调的作用：
1.FM 信号 （Input to Slope Detector））：调制的 FM 信号，包含调制信号引起的频率变化。
2.Slope Detector 的输出：频率变化被转换为振幅变化。这是调谐电路的频率相关响应的结果。
3.Demodulated Signal （Recovered Output）（解调信号（恢复输出））：使用包络检测器从斜率检测器的输出中恢复原始调制信号。
高级 FM 解调技术
随着通信系统的发展，开发了更复杂的 FM 解调技术来提高精度和抗噪能力。这些技术解决了斜率检测器的局限性，并广泛用于现代通信系统。

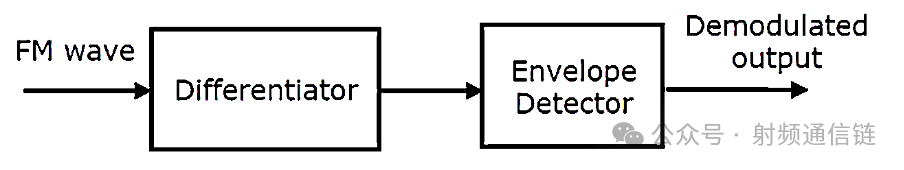

1.Differentiator 和 Envelope Detector
这种方法通过在将 FM 信号转换为幅度变化之前对其进行区分来提高斜率检测器的性能。微分器放大 FM 信号的频率偏差，从而更容易使用包络检测器提取原始调制信号。
微分器输出与输入频率变化率成正比的信号。
然后，该信号通过包络检测器，以恢复与原始调制信号相对应的幅度变化。

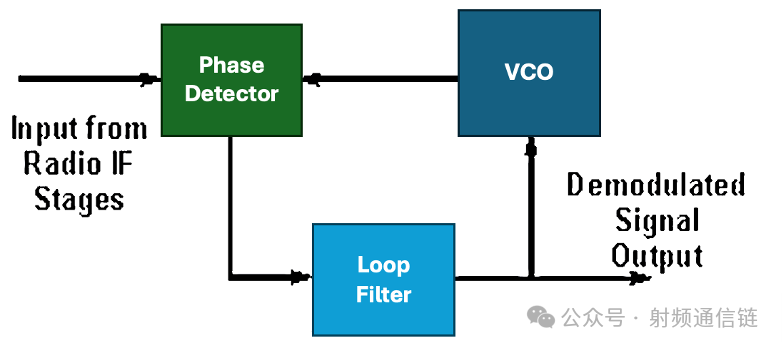

2. 锁相环 （PLL）
PLL 是最准确和广泛使用的 FM 解调技术。它由一个鉴相器、一个压控振荡器 （VCO） 和一个环路滤波器组成。PLL 跟踪 FM 信号的瞬时频率，并生成与调制信号相对应的解调输出。
·鉴相器：将输入的 FM 信号的相位与 VCO 的输出进行比较，并根据相位差生成控制信号。
·压控振荡器 （VCO）： 调整其输出频率以匹配输入信号的频率。
·Loop Filter（循环滤波器）：滤除噪声并稳定控制信号。
PLL 具有出色的抗噪能力和精度，使其成为高保真通信系统的理想选择。
调频的优点
与其他调制技术相比，FM 具有多种优势，尤其是幅度调制 （AM）。这些优势使其成为无线电广播、移动通信和其他应用的热门选择。
1.抗噪性：FM 信号具有很强的抗噪和抗干扰能力。大多数环境噪声都会影响信号的幅度，而 FM 不受信号振幅的影响，因为它依赖于频率变化。
2.一致的信号质量：FM 信号不会随着信号强度的变化而降低，使其适用于移动和远程通信。
3.高效传输：FM 不需要发射器中的线性放大器，允许使用更高效的非线性放大器。
4.高保真度：FM 具有更大的带宽和抗噪性，与 AM 相比，FM 提供卓越的音频质量。
调频的缺点
尽管 FM 有很多优点，但在系统设计过程中必须考虑一些缺点：
1.复杂性：FM 系统比 AM 系统更复杂，需要更复杂的发射器和接收器。
2.带宽要求：FM 信号比 AM 信号占用更多的带宽。FM 的无限边带需要滤波，这可能会引入失真。
3.成本：FM 的复杂性和带宽要求使得在某些情况下实施起来比 AM 更昂贵。
